Przy pracy przy rozrządzie nie ma miejsca na zgadywanie. Jedno przesunięcie wałka, źle dobrany trzpień albo pominięcie kontroli po montażu potrafią zamienić prostą usługę w kosztowną awarię. Ten tekst porządkuje temat blokady rozrządu, pokazuje różnice między narzędziami i podpowiada, kiedy kupić zestaw, a kiedy lepiej go wypożyczyć.
Najważniejsze rzeczy, które trzeba wiedzieć przed pracą przy rozrządzie
- Blokada rozrządu utrzymuje wał korbowy i wałki w położeniu serwisowym, żeby nie zgubić faz podczas demontażu i montażu.
- Najczęściej używa się jej przy wymianie paska lub łańcucha, ale też przy remoncie silnika, ustawianiu zmiennych faz i pracy po zdjęciu głowicy.
- Najważniejszy jest kod silnika, a nie sama marka auta czy pojemność.
- Uniwersalne zestawy bywają pomocne, ale w wielu jednostkach lepiej działa komplet dopasowany do konkretnej konstrukcji.
- Po montażu silnik trzeba obrócić ręcznie i sprawdzić, czy wszystko nadal trzyma znaki i pozycję serwisową.
- Jeśli narzędzie pasuje z oporem albo wymaga „dopasowywania” na siłę, to zwykle zły sygnał.
Czym są blokady rozrządu i kiedy naprawdę są potrzebne
W praktyce to zestaw narzędzi, który unieruchamia elementy układu rozrządu w ściśle określonym położeniu. Dzięki temu wał korbowy i wałki rozrządu nie przeskakują względem siebie w chwili, gdy zdejmujesz pasek, łańcuch albo napinacz. W silnikach kolizyjnych, czyli takich, w których tłok i zawory korzystają z tej samej przestrzeni w różnych momentach, jeden błąd może oznaczać wygięte zawory, uszkodzone tłoki i bardzo drogi remont.
Ja patrzę na to prosto: jeśli rozrząd ma zostać rozebrany, a potem złożony bez straty ustawienia, blokada nie jest dodatkiem, tylko częścią procesu. Przydaje się przy wymianie kompletu rozrządu, po demontażu głowicy, przy ustawianiu wałków po remoncie oraz wtedy, gdy silnik ma zmienne fazy i trzeba zachować precyzję na poziomie, którego nie da się utrzymać samymi markerami i „dobrym okiem”. To prowadzi do kolejnego pytania: jakie narzędzie robi tu właściwie jaką robotę.
Jakie narzędzia do blokowania rozrządu spotyka się najczęściej

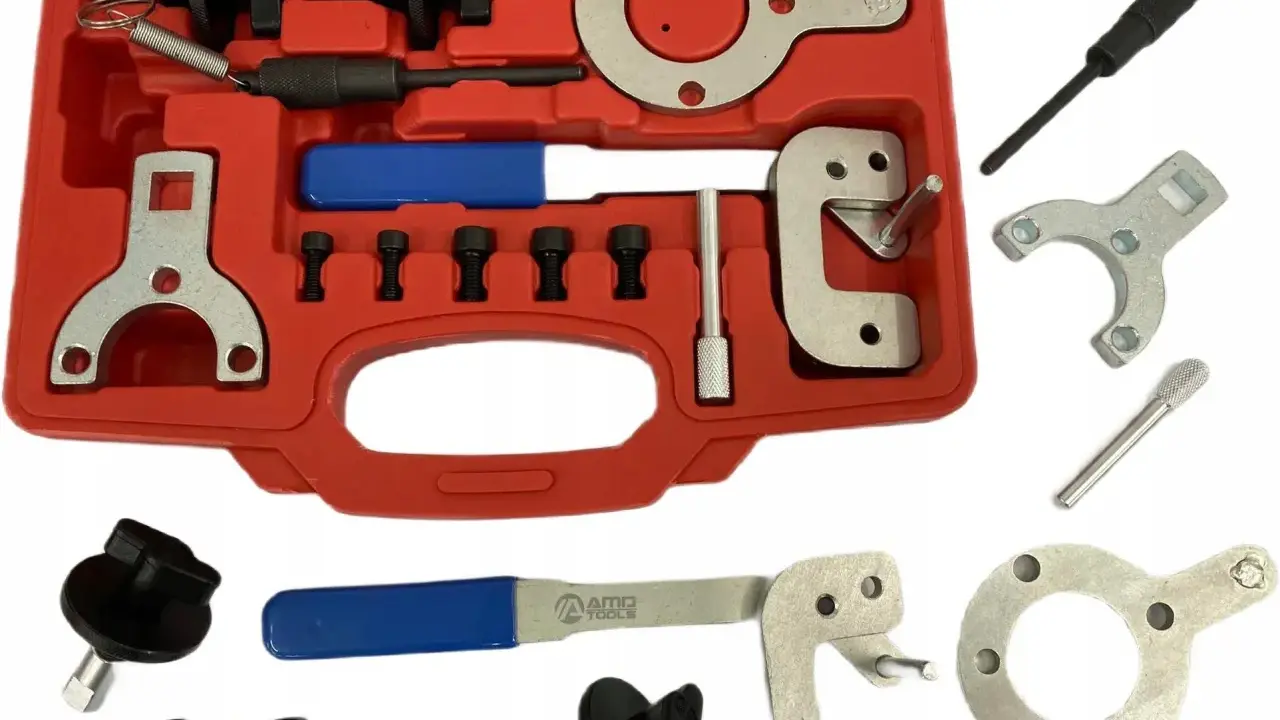

Nie każde narzędzie blokujące robi to samo. Jedne ustalają położenie wału korbowego, inne trzymają wałki, jeszcze inne stabilizują koła zębate albo napinacz. Wybór zależy od konstrukcji silnika, liczby wałków i tego, czy napęd jest na pasek, czy na łańcuch.
| Narzędzie | Do czego służy | Plusy | Ograniczenia |
|---|---|---|---|
| Kołek blokujący wał korbowy | Ustawia wał w dokładnej pozycji serwisowej, zwykle w okolicy GMP. | Jest prosty, tani i bardzo precyzyjny, jeśli pasuje do silnika. | Nie wolno dobierać go „na oko”, bo średnica i długość mają znaczenie. |
| Płytka do wałków rozrządu | Unieruchamia wałki w odpowiednim ustawieniu, najczęściej w silnikach DOHC. | Daje bardzo pewne ustawienie i dobrze sprawdza się przy demontażu paska lub łańcucha. | Wymaga idealnego dopasowania do konkretnej głowicy. |
| Trzpień serwisowy | Pomaga zablokować koło, napinacz lub element pośredni w czasie montażu. | Ułatwia pracę przy ciasno zabudowanych silnikach. | Bez instrukcji producenta łatwo pomylić punkt blokowania. |
| Klucz do przytrzymania kół zębatych | Zabezpiecza koło przed obracaniem przy odkręcaniu albo dokręcaniu śruby. | Chroni przed uszkodzeniem elementów i daje kontrolę nad momentem dokręcania. | Nie zastępuje właściwego ustalenia faz rozrządu. |
| Zestaw dedykowany | Łączy kilka elementów dopasowanych do konkretnego silnika. | Najwyższa pewność i najmniej improwizacji. | Ma sens tylko wtedy, gdy faktycznie obsługujesz tę jednostkę. |
| Zestaw uniwersalny | Pomaga przy kilku rodzinach silników i prostszych pracach. | Jest tańszy i bardziej wszechstronny. | Nie zawsze daje wystarczającą dokładność i bywa zbyt ogólny. |
Najważniejsza różnica nie leży w marketingu, tylko w tolerancji pasowania. Im dokładniej narzędzie odpowiada konstrukcji silnika, tym mniejsze ryzyko, że coś „siądzie prawie dobrze”, ale jednak nie do końca. I właśnie dlatego dobór zestawu zaczyna się od identyfikacji jednostki, a nie od ceny na etykiecie.
Jak dobrać odpowiedni zestaw do konkretnego silnika
Ja zawsze zaczynam od kodu silnika, bo to on mówi więcej niż marka, model i pojemność razem wzięte. Dwa auta z tym samym oznaczeniem handlowym mogą mieć zupełnie inne punkty blokowania, inny napinacz i inne wymagania przy ustawianiu faz. Jeśli nie masz pewności, najlepiej sprawdzić oznaczenie na tabliczce znamionowej, w dokumentacji albo w katalogu części po VIN.
Druga rzecz to typ napędu. W silniku z paskiem zwykle szukasz innych punktów ustalających niż w jednostce na łańcuchu. Warto też sprawdzić, czy masz jedną, czy dwie głowice wałków, czy silnik korzysta ze zmiennych faz i czy producent przewidział osobny przyrząd do napinacza albo koła pasowego. W praktyce komplet powinien zawierać tylko to, czego naprawdę potrzebujesz: kołki, płytki, trzpienie, a czasem klucz do przytrzymania kół.
Przy zakupie zwracam uwagę na trzy rzeczy:
- Precyzję wykonania - zbyt miękki materiał albo luźne pasowanie szybko wyjdą w praniu.
- Kompletność zestawu - brak jednego małego trzpienia potrafi zatrzymać całą pracę.
- Dokumentację - instrukcja i opis zastosowań są ważniejsze niż atrakcyjne zdjęcie produktu.
Jeśli naprawa jest jednorazowa, sens ma też wypożyczenie. Gdy jednak serwisujesz kilka aut albo wracasz do tej samej rodziny silników, lepiej mieć własny, dopasowany komplet niż za każdym razem szukać zamiennika. To naturalnie prowadzi do pytania, jak takiego zestawu używać, żeby nie zepsuć tego, co już udało się dobrze ustawić.
Jak poprawnie z nich korzystać podczas wymiany paska lub łańcucha
Sam zestaw nie robi roboty za mechanika. Liczy się kolejność działań i cierpliwość. Przy pracy przy rozrządzie najważniejsze jest to, żeby nie przyspieszać na siłę i nie poprawiać położenia „na słuch”.
- Przygotuj samochód, odłącz akumulator i zdemontuj elementy utrudniające dostęp do napędu rozrządu. Jeśli trzeba zdjąć poduszkę silnika, podeprzyj jednostkę zgodnie z procedurą.
- Ustaw wał w położeniu serwisowym, zwykle na GMP pierwszego cylindra, i sprawdź fabryczne znaki.
- Załóż blokady bez używania nadmiernej siły. Jeśli element nie wchodzi swobodnie, to nie jest „prawie dobry” punkt - to zwykle zły punkt.
- Zdejmij pasek lub łańcuch, wymień wymagane elementy i pamiętaj o częściach jednorazowych, takich jak śruby rozciągliwe.
- Ustaw właściwe napięcie zgodnie z instrukcją producenta. Zbyt luźny napęd hałasuje i przeskakuje, zbyt ciasny przyspiesza zużycie łożysk i napinacza.
- Obróć silnik ręcznie co najmniej 2 pełne obroty w kierunku pracy i wróć do pozycji kontrolnej. Dopiero wtedy sprawdź, czy znaki, płytki i kołki nadal zgadzają się z ustawieniem.
Jeżeli po ręcznym obrocie czujesz opór, nie próbuj uruchamiać silnika rozrusznikiem. To moment, w którym lepiej wrócić o krok, sprawdzić ustawienie i szukać przyczyny zamiast liczyć, że „samo się ułoży”. W tej pracy kontrola po montażu jest równie ważna jak sam montaż.
Najczęstsze błędy, które psują całą robotę
W warsztacie najwięcej problemów widzę nie przez brak wiedzy, tylko przez pośpiech i złe założenia. Najgorszy błąd to dobór narzędzia po samej pojemności silnika. Drugi - próba dopasowania uniwersalnego zestawu do jednostki, która wymaga dokładnego, dedykowanego osprzętu.
- Blokowanie „na oko” - nawet małe przesunięcie potrafi zmienić pracę silnika albo uszkodzić zawory.
- Pomijanie instrukcji producenta - różnice między silnikami bywają większe, niż sugeruje nazwa modelu.
- Używanie zużytych narzędzi - wybite kołki i wygięte płytki dają fałszywe poczucie bezpieczeństwa.
- Rezygnacja z nowych śrub - w wielu jednostkach śruby rozciągliwe są jednorazowe i nie warto na nich oszczędzać.
- Brak kontroli po obrocie wałem - jeśli nie sprawdzisz ustawienia po ręcznym obrocie, nie wiesz jeszcze, czy wszystko jest dobrze.
W praktyce warto też wiedzieć, kiedy odpuścić samodzielną pracę. Jeśli silnik ma skomplikowane zmienne fazy, dostęp jest bardzo ciasny, a zestaw nie pasuje bez kombinowania, lepiej oddać auto do warsztatu z właściwym oprzyrządowaniem. Taka decyzja często wychodzi taniej niż poprawianie błędu po uruchomieniu. Skoro mowa o kosztach, przechodzę do najczęstszego dylematu: kupić czy wypożyczyć.
Kupno czy wypożyczenie i ile to zwykle kosztuje
Ceny na rynku są bardzo zróżnicowane, ale da się je sensownie uporządkować. Najprostsze uniwersalne zestawy zaczynają się zwykle od około 20-50 zł, solidniejsze komplety do konkretnych silników kosztują najczęściej 60-250 zł, a rozbudowane narzędzia do bardziej wymagających jednostek potrafią przekroczyć 300 zł i dojść do 500 zł lub więcej. Wypożyczenie bywa wyraźnie tańsze przy jednorazowej naprawie - orientacyjnie od kilku do kilkudziesięciu złotych za dobę, czasem z kaucją, która zależy od wartości zestawu.
| Opcja | Orientacyjny koszt | Kiedy ma sens | Na co uważać |
|---|---|---|---|
| Zakup zestawu uniwersalnego | ok. 20-50 zł | Gdy chcesz mieć proste wsparcie do kilku podstawowych prac | Może nie pasować idealnie do bardziej wymagających silników |
| Zakup zestawu dedykowanego | ok. 60-250 zł, czasem więcej | Gdy regularnie pracujesz przy tej samej rodzinie jednostek | Trzeba dopasować dokładny kod silnika i kompletność narzędzi |
| Wypożyczenie | zwykle 5-80 zł za dobę | Przy jednorazowej naprawie albo bardzo rzadkim użyciu | Sprawdź kaucję, stan zestawu i to, czy niczego nie brakuje |
Ja w takich sytuacjach patrzę na prosty rachunek: jeśli narzędzie ma leżeć w skrzynce przez większość roku, wynajem ma więcej sensu. Jeśli wracasz do podobnych silników, własny komplet oszczędza czas i nerwy. W obu przypadkach liczy się jednak nie sama cena, tylko to, czy zestaw naprawdę odpowiada konkretnej jednostce i czy masz do niego pełną instrukcję. To już ostatni krok do świadomej decyzji, więc domknę temat praktycznie.
Co warto zapamiętać, zanim zaczniesz pracę przy rozrządzie
Najbezpieczniejsze podejście jest nudne, ale skuteczne: identyfikujesz silnik, dobierasz właściwy zestaw, ustawiasz wszystko zgodnie z procedurą i sprawdzasz efekt po ręcznym obrocie wałem. W tym obszarze nie wygrywa spryt, tylko powtarzalność i dokładność.
Jeśli mam wskazać jedną rzecz, którą początkujący najczęściej bagatelizują, to jest nią dopasowanie narzędzia do konkretnej konstrukcji. Dobrze dobrany zestaw skraca pracę, zmniejsza ryzyko błędu i daje spokój przy uruchomieniu. Źle dobrany potrafi zepsuć cały dzień, a czasem cały silnik.
Dlatego przy rozrządzie nie warto oszczędzać na trafnym doborze i kontroli końcowej. To właśnie te dwa elementy najczęściej decydują o tym, czy po naprawie silnik pracuje równo i bezpiecznie, czy zaczyna przypominać kosztowny problem, którego można było uniknąć.
