Czujnik położenia wałka rozrządu odpowiada za to, by sterownik wiedział, w której fazie pracy znajduje się silnik. Dzięki temu możliwe są precyzyjny wtrysk, właściwy zapłon i sprawne działanie zmiennych faz rozrządu, a przy usterce pojawiają się objawy, które łatwo pomylić z innym problemem. Poniżej rozkładam temat na prosty język: jak działa ten element, po czym poznać awarię i jak go diagnozować bez zgadywania.
Najważniejsze informacje o czujniku wałka rozrządu
- To element synchronizacji, który mówi sterownikowi, który cylinder jest w danej fazie pracy.
- Najczęściej spotyka się konstrukcje Halla, zwykle z 3 przewodami i sygnałem cyfrowym 0-5 V.
- Awaria często daje dłuższe rozruchy, nierówną pracę, kontrolkę silnika i tryb awaryjny.
- Kod błędu nie zawsze oznacza sam czujnik; równie często winne są przewody, złącze albo koło sygnałowe.
- W diagnostyce liczy się pomiar sygnału, a nie tylko kasowanie błędów.
- Jeśli po wymianie problem wraca, trzeba sprawdzić rozrząd, zasilanie i wiązkę.
Dlaczego ten czujnik ma znaczenie dla pracy silnika
Silnik nie pracuje „na wyczucie”. Sterownik musi wiedzieć nie tylko, że wał korbowy się obraca, ale też w której fazie cyklu znajduje się konkretny cylinder. Właśnie tu przydaje się sygnał z wałka rozrządu: daje informację fazową, dzięki której ECU może dopasować wtrysk paliwa, zapłon i pracę układu zmiennych faz rozrządu. Bez tego komputer nadal może próbować sterować silnikiem, ale zwykle robi to mniej precyzyjnie, a czasem przechodzi w strategię awaryjną.
W praktyce ten czujnik jest ważny zarówno w benzynie, jak i w dieslu. W nowoczesnych jednostkach pomaga przy rozruchu, stabilizuje pracę na biegu jałowym i umożliwia sekwencyjny wtrysk, czyli podanie paliwa w dokładnie dobranym momencie. Ja patrzę na niego jak na element synchronizacji całego układu, a nie pojedynczy „mały czujnik”. To właśnie dlatego po objawach awarii tak łatwo pomylić go z inną usterką. Żeby to dobrze zrozumieć, trzeba zobaczyć, jak powstaje sam sygnał.
Jak działa i jaki sygnał wysyła do sterownika
Najczęściej spotkasz czujnik Halla. Działa on obok koła sygnałowego zamontowanego na wałku rozrządu albo przy jego napędzie. Gdy ząb, wycięcie lub znacznik przechodzi przed czujnikiem, zmienia się pole magnetyczne i na przewodzie sygnałowym pojawia się impuls. Sterownik odczytuje go jako informację o położeniu wałka i o momencie, w którym dany cylinder kończy lub zaczyna określony suw.
W praktyce taki czujnik zwykle ma trzy przewody: zasilanie, masę i sygnał. W wielu autach sygnał ma postać przebiegu prostokątnego 0-5 V, a szczelina robocza bywa bardzo mała, często w okolicach 0,2-1,8 mm. To nie jest przypadkowa wartość, bo zbyt duży odstęp potrafi osłabić odczyt, a zbyt mały może skończyć się mechanicznym uszkodzeniem. Warto też pamiętać, że nowoczesne konstrukcje są projektowane do pracy w bardzo trudnych warunkach termicznych, często w szerokim zakresie od około -40°C do 150°C.
- Co sterownik widzi - serię impulsów, z których buduje informację o fazie pracy silnika.
- Co odróżnia ten czujnik od prostego przełącznika - sygnał jest ciągły i zmienia się wraz z ruchem silnika.
- Dlaczego to ważne przy rozruchu - ECU szybciej ustala, który cylinder jest w odpowiednim miejscu cyklu.
Właśnie dlatego sam odczyt napięcia na wtyczce nie wystarcza, jeśli chcesz naprawdę zrozumieć jego działanie. Następny krok to porównanie go z czujnikiem wału korbowego, bo te dwa elementy często są mylone, a ich zadania nie są takie same.
Czym różni się od czujnika wału korbowego
To jedno z najczęstszych nieporozumień w warsztacie i w rozmowach kierowców. Czujnik wału korbowego mówi sterownikowi, jak szybko obraca się silnik i gdzie jest wał. Czujnik wałka rozrządu dodaje do tego informację o fazie, czyli odpowiada na pytanie: który cylinder jest akurat „na swoim miejscu” w cyklu pracy. Oba sygnały są potrzebne, ale nie robią tego samego.
| Cecha | Czujnik wału korbowego | Czujnik wałka rozrządu |
|---|---|---|
| Główna rola | Pomiar obrotów i położenia wału | Informacja o fazie pracy silnika |
| Wpływ na rozruch | Często decydujący, bez niego silnik zwykle nie odpala | Może utrudniać rozruch, ale nie zawsze całkowicie go blokuje |
| Objawy awarii | Gaśnięcie, brak rozruchu, nagła utrata sygnału | Dłuższe kręcenie, nierówna praca, tryb awaryjny |
| Znaczenie dla wtrysku i zapłonu | Podstawowy sygnał czasowy | Doprecyzowanie momentu dla właściwego cylindra |
To rozróżnienie jest praktyczne, bo kierowcy bardzo często kupują nie ten element. Ja zawsze zaczynam od pytania, czy problem dotyczy „czasu” pracy silnika, czy „fazy” pracy. Jeśli rozdzielisz te dwa sygnały, dużo łatwiej dojść do prawdziwej przyczyny. A skoro wiemy już, jak działa układ, warto zobaczyć, gdzie ten czujnik siedzi i jakie ma odmiany.
Gdzie go szukać i jakie są najczęstsze konstrukcje
Najczęściej czujnik znajduje się przy głowicy silnika, w okolicy pokrywy rozrządu albo na końcu wałka rozrządu. W starszych konstrukcjach bywa ukryty głębiej, pod osłoną paska lub łańcucha, dlatego czasem nie widać go od razu po podniesieniu maski. W nowocześniejszych autach dostęp bywa lepszy, ale sam element i tak pracuje w miejscu narażonym na temperaturę, drgania i zabrudzenia olejem.
Nie każda konstrukcja wygląda tak samo. W praktyce najczęściej spotykam dwa rozwiązania: czujnik aktywny typu Hall oraz czujnik indukcyjny. Różnica jest istotna, bo wpływa na sposób testowania i odczytu sygnału.
| Cecha | Hall | Indukcyjny |
|---|---|---|
| Liczba przewodów | Zwykle 3 | Często 2 |
| Zasilanie | Wymaga zasilania, zwykle 5 V | Najczęściej sam generuje sygnał |
| Rodzaj sygnału | Cyfrowy, zwykle prostokątny | Analogowy, często sinusoidalny |
| Zaleta | Lepszy odczyt przy niskich obrotach i podczas rozruchu | Prostsza konstrukcja |
| Ograniczenie | Wrażliwy na zasilanie i uszkodzenia wiązki | Na bardzo niskich obrotach sygnał bywa słabszy |
W praktyce nie rozpoznaje się czujnika tylko po obudowie. Trzeba patrzeć na schemat elektryczny, sygnał i sposób montażu. To prowadzi nas do momentu, w którym kierowca najczęściej zaczyna podejrzewać awarię: do objawów.
Objawy awarii, które łatwo pomylić z czymś innym
Uszkodzony czujnik nie zawsze daje jeden oczywisty symptom. Czasem silnik po prostu kręci dłużej, czasem pracuje nierówno, a czasem zapala się kontrolka silnika i auto wpada w tryb awaryjny. Najbardziej zdradliwe są przypadki, w których problem pojawia się tylko na ciepło albo tylko pod obciążeniem. Wtedy pierwsza myśl bywa błędna, bo objaw wygląda jak usterka zapłonu, wtrysku albo rozrządu mechanicznego.
| Objaw | Co może go przypominać | Dlaczego to myli |
|---|---|---|
| Dłuższy rozruch | Słaby akumulator, czujnik wału, przesunięty rozrząd | Silnik kręci, ale sterownik nie dostaje pewnej synchronizacji |
| Nierówna praca na biegu jałowym | Nieszczelność dolotu, wtryskiwacze, EGR | Objaw jest podobny, choć źródło bywa zupełnie inne |
| Spadek mocy i tryb awaryjny | Przepływomierz, turbina, układ zapłonowy | Sterownik ogranicza pracę, ale przyczyn może być kilka |
| Gaśnięcie po rozgrzaniu | Uszkodzona wiązka, przekaźnik, element wrażliwy termicznie | Awaria bywa przerywana i pojawia się tylko w wysokiej temperaturze |
Warto zapamiętać jedną rzecz: kod typu P0340 zwykle opisuje problem obwodu lub sygnału, a nie wyrocznię, że sam czujnik jest winny. Właśnie dlatego bez diagnostyki łatwo wymienić część, która nie rozwiąże problemu. Żeby uniknąć takiego kosztu, sprawdzam układ krok po kroku.
Jak diagnozuję ten element bez zgadywania
W diagnostyce nie zaczynam od zakupu nowego czujnika. Najpierw chcę wiedzieć, czy problem jest elektryczny, mechaniczny czy leży po stronie samego rozrządu. Taki porządek pracy oszczędza pieniądze i skraca cały proces.
- Odczytuję błędy i freeze frame - patrzę, przy jakich obrotach, temperaturze i obciążeniu pojawił się problem.
- Sprawdzam wtyczkę i wiązkę - szukam oleju, korozji, pęknięć izolacji i luźnych pinów.
- Mierzę zasilanie i masę - w czujnikach Halla często powinno być około 5 V na zasilaniu, a ciągłość przewodów ma być bliska 0 Ω.
- Patrzę na sygnał - oscyloskop pokaże, czy przebieg jest czysty i powtarzalny, czy ginie przy wibracjach lub nagrzaniu.
- Porównuję sygnał z czujnikiem wału - jeśli faza się nie zgadza, problem może dotyczyć rozrządu, koła sygnałowego albo nastawnika faz.
- Sprawdzam stronę mechaniczną - luz na kole, rozciągnięty łańcuch, przestawiony pasek albo uszkodzone koło impulsowe potrafią imitować awarię sensora.
W praktyce przydaje się też prosty test zdrowego rozsądku: jeśli po poruszeniu wiązką objaw znika lub wraca, winny bywa przewód, a nie sam element. Jeśli z kolei sygnał jest nieprawidłowy mimo dobrej elektryki, dopiero wtedy sens ma wymiana. Bez oscyloskopu da się zrobić podstawową kontrolę, ale ja nie udaję, że to pełna diagnostyka.
To prowadzi do kolejnego pytania, które kierowca zadaje już przy wycenie naprawy: czy wymiana jest droga i kiedy naprawdę ma sens.
Wymiana i koszty rozsądne dla kierowcy

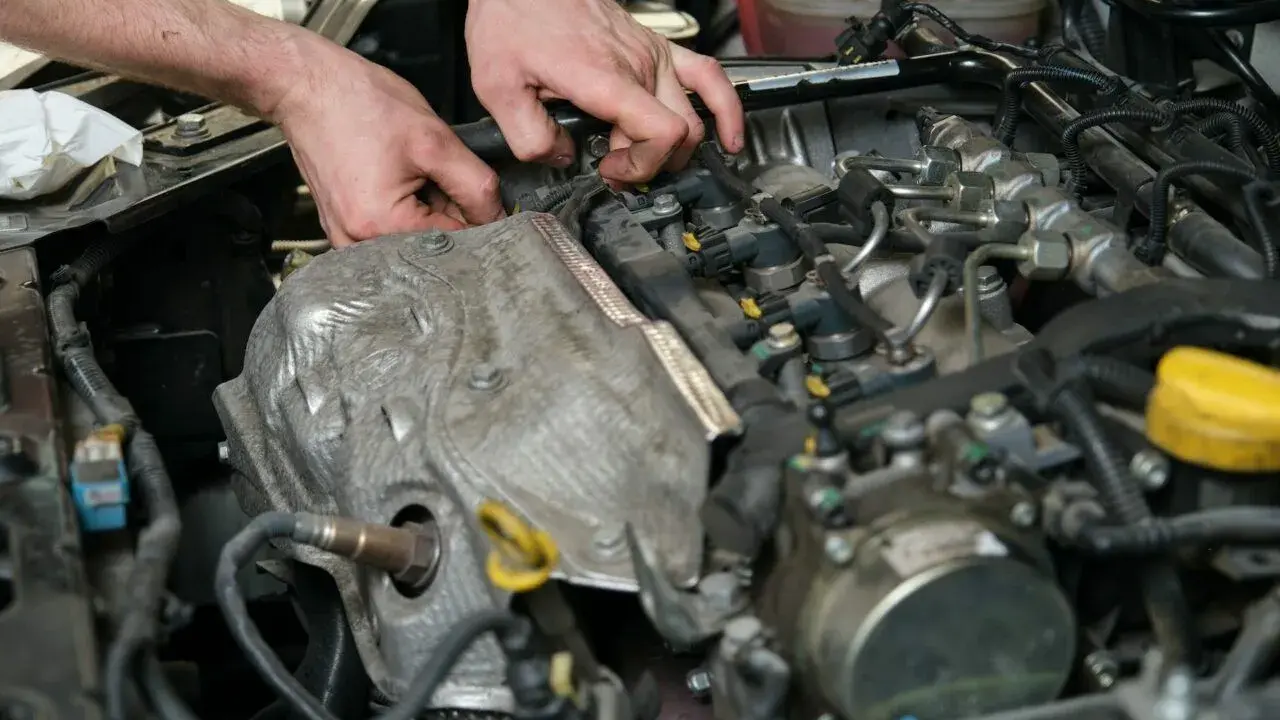

W prostych autach sam czujnik często da się wymienić szybko, nawet w 20-60 minut. Przy trudnym dostępie, pod osłonami rozrządu albo tam, gdzie trzeba zdemontować osprzęt, cała operacja zajmuje kilka godzin. To właśnie dostęp, a nie sam rozmiar części, zwykle najbardziej wpływa na końcową cenę.
Orientacyjnie sam element to często wydatek rzędu 100-400 zł. Z robocizną w popularnych modelach rachunek zwykle mieści się mniej więcej w widełkach 300-800 zł, a w autach premium, przy skomplikowanym demontażu lub dodatkowych pracach przy rozrządzie, koszt może przekroczyć 1000 zł. To są widełki, nie sztywna stawka, ale dobrze pokazują skalę różnic.
- Najtańszy scenariusz - łatwy dostęp, pewny objaw, szybka wymiana i kasowanie błędu.
- Średni scenariusz - trzeba zdjąć kilka osłon i sprawdzić wiązkę przy głowicy.
- Najdroższy scenariusz - problem okazuje się związany z rozrządem, kołem sygnałowym albo nastawnikiem faz.
Ja zwracam uwagę na jedną zasadę: jeśli błąd wraca po skasowaniu, nie kupuję kolejnej części w ciemno. Najpierw trzeba potwierdzić sygnał, napięcie i stan wiązki. Właśnie wtedy najczęściej okazuje się, że problem leży gdzieś obok samego czujnika.
Co sprawdzić, gdy błąd wraca
Jeśli po wymianie dalej pojawiają się błędy, nie zakładam od razu wadliwej nowej części. Najpierw sprawdzam to, co najczęściej psuje odczyt lub jego synchronizację:
- Koło sygnałowe - czy nie jest pęknięte, przesunięte albo zabrudzone opiłkami.
- Rozrząd mechaniczny - czy pasek albo łańcuch nie są przestawione lub nadmiernie rozciągnięte.
- Nastawnik faz rozrządu - jeśli pracuje nieprawidłowo, sterownik może widzieć błędną fazę.
- Wiązka przy głowicy - to miejsce często cierpi od temperatury, oleju i drgań.
- Zasilanie i masa sterownika - słaby kontakt potrafi imitować awarię czujnika.
- Uszczelnienie i wyciek oleju - zalana wtyczka daje objawy przerywane, które ciężko złapać na postoju.
Jeśli miałbym zostawić jedną praktyczną zasadę, to taką: nie diagnozuj tego elementu w oderwaniu od całej synchronizacji silnika. Dobrze działający układ to suma sygnału, zasilania i mechanicznego ustawienia rozrządu. Właśnie dlatego najtańszą drogą do trafnej naprawy jest spokojny pomiar, a nie szybka wymiana „na próbę”.
