Przekaźnik w aucie odpowiada za włączanie obwodów o większym poborze prądu, więc gdy zaczyna szwankować, objawy bywają mylące: raz nie działa wentylator, innym razem pompa paliwa, światła albo rozrusznik. Pokażę, jak sprawdzić przekaźnik bez zgadywania i bez rozbierania połowy auta, a przy okazji wyjaśnię, kiedy winny jest sam element, a kiedy gniazdo, masa albo bezpiecznik.
Najkrótsza droga do trafnej diagnozy przekaźnika
- Najpierw rozpoznaj piny: 85 i 86 to zwykle cewka, 30 to styk wspólny, 87 styk roboczy, a 87a styk spoczynkowy.
- Pomiar cewki rób na wyjętym przekaźniku; wynik OL albo wartość bliska zeru zwykle oznacza problem.
- Sprawny przekaźnik po podaniu napięcia wyraźnie klika i przełącza styk 30 na 87.
- Jeśli przekaźnik działa na stole, szukaj usterki w gnieździe, sterowaniu, bezpieczniku lub przewodach.
- Najczęstszy błąd to test „na żywym układzie” bez odłączenia obciążenia i bez sprawdzenia stanu styków.
Jak działa przekaźnik i dlaczego jego awaria tak często udaje inne usterki
W praktyce przekaźnik jest elektrycznym włącznikiem sterowanym cewką. Gdy przez cewkę płynie prąd, powstaje pole magnetyczne, które przestawia styki i zamyka albo otwiera obwód roboczy. To dlatego mały element potrafi sterować wentylatorem chłodnicy, pompą paliwa, klaksonem czy sprężarką klimatyzacji.
Objawy zużycia nie są jednak jednoznaczne. Czasem przekaźnik klika, ale styki są już przypalone i nie podają prądu pod obciążeniem. Innym razem cewka ma przerwę i nie reaguje wcale. Bywa też bardziej podstępnie: sam przekaźnik jest dobry, a problem siedzi w gnieździe, zaśniedziałym konektorze albo słabym zasilaniu sterującym.
Ja zwykle zaczynam od rozdzielenia tych dwóch rzeczy: czy nie działa sama cewka, czy nie przełącza część robocza. To od razu zawęża diagnostykę i pozwala uniknąć wymiany części „na ślepo”. Zanim jednak przyłożysz miernik, trzeba wiedzieć, który pin za co odpowiada.
Najpierw odczytaj oznaczenia, bo bez nich łatwo pomylić piny

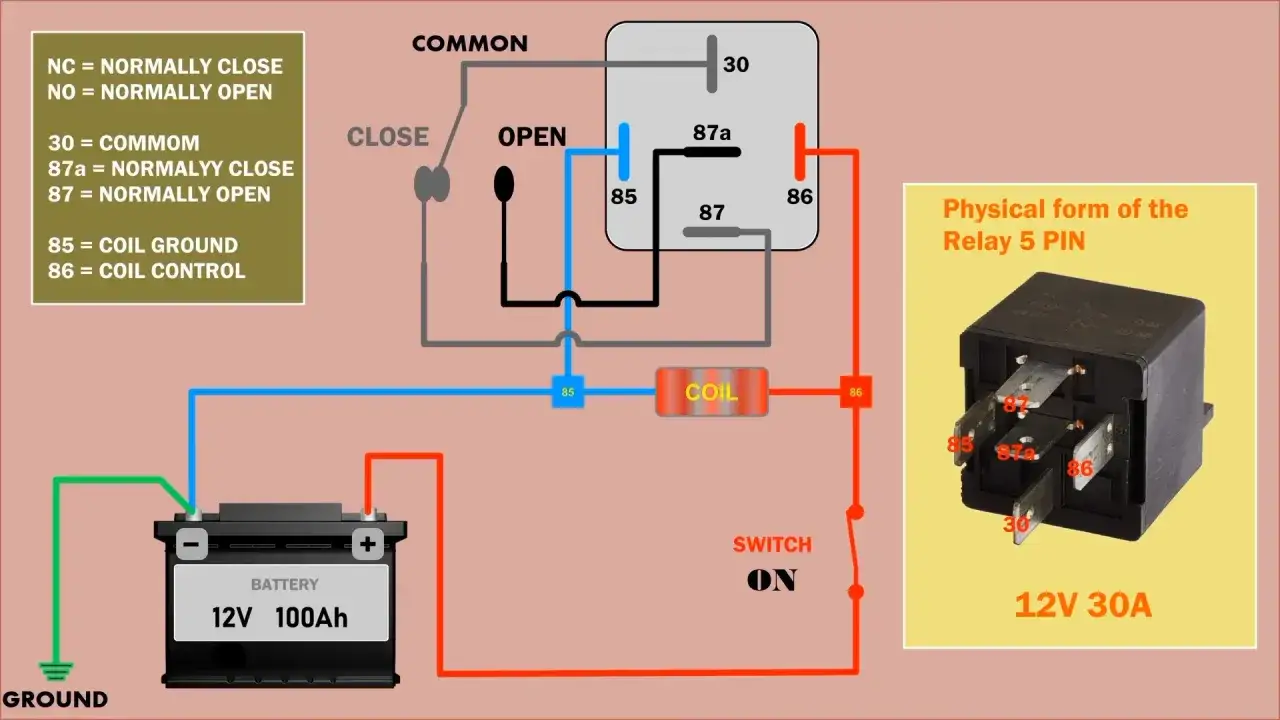

Na obudowie większości przekaźników samochodowych znajdziesz schemat albo numerację styków. To ważne, bo bez tego łatwo pomylić cewkę ze stykiem roboczym i wyciągnąć fałszywe wnioski. W klasycznym przekaźniku 4- lub 5-pinowym układ wygląda podobnie, ale nie każdy egzemplarz ma styk 87a.
| Pin | Rola | Co powinno się dziać |
|---|---|---|
| 85 | Jedna strona cewki | Razem z 86 tworzy obwód sterujący |
| 86 | Druga strona cewki | Po podaniu napięcia przekaźnik powinien zadziałać |
| 30 | Styk wspólny | To wejście lub wyjście zasilania zależnie od układu |
| 87 | Styk normalnie otwarty | Łączy się z 30 po wzbudzeniu cewki |
| 87a | Styk normalnie zamknięty | Łączy się z 30, gdy przekaźnik jest nieaktywny |
Jeśli na obudowie widzisz symbol diody albo rezystora, zwróć uwagę na polaryzację. W takich przekaźnikach biegunowość na cewce ma znaczenie, więc podłączenie „na odwrót” może nie dać żadnej reakcji albo w skrajnym przypadku uszkodzić element. To drobny detal, ale bardzo często decyduje o tym, czy test ma sens.
Znając numerację, można przejść do pomiaru cewki. I właśnie tu większość osób popełnia pierwszy błąd: mierzy nie to, co trzeba, albo mierzy w złym trybie.
Sprawdź cewkę multimetrem, zanim podasz napięcie
Najbezpieczniej zacząć od pomiaru rezystancji cewki, czyli od sprawdzenia między pinami 85 i 86. Przekaźnik musi być wyjęty z gniazda, a miernik ustawiony na pomiar oporu. Tryb ciągłości też bywa pomocny, ale do samej cewki lepiej sprawdza się odczyt w omach.
- Wyjmij przekaźnik z auta i obejrzyj styki. Szukaj nadpaleń, nalotu, zielonego osadu i luźnych konektorów.
- Ustaw multimetr na pomiar oporu.
- Przyłóż sondy do pinów 85 i 86.
- Odczytaj wynik i porównaj go z tym, czego można oczekiwać po danym typie przekaźnika.
- Jeśli przekaźnik ma diodę, w razie wątpliwości odwróć sondy i sprawdź, czy wynik nie zmienia się wyłącznie przez zabezpieczenie wewnętrzne.
| Wynik pomiaru cewki | Co zwykle oznacza | Co zrobiłbym dalej |
|---|---|---|
| OL, brak przejścia | Przerwa w cewce albo poważne uszkodzenie wewnętrzne | Przekaźnik nadaje się do wymiany |
| 0-1 Ω lub bardzo mało | Zwarcie cewki | Wymiana bez dalszych testów ma sens |
| Kilkadziesiąt do kilkuset Ω | Zwykle poprawny zakres dla wielu 12 V przekaźników | Sprawdź jeszcze styki i zachowanie pod napięciem |
| Wartość skacze przy poruszaniu pinami | Wadliwy styk, pęknięcie lutowania albo korozja | Sprawdź też gniazdo i same konektory |
W wielu 12 V przekaźnikach samochodowych spotyka się rezystancję cewki rzędu kilkudziesięciu do około 120 Ω, ale ja nie traktuję tego jako sztywnej reguły. Najlepszym punktem odniesienia pozostaje konkretna obudowa, schemat na elemencie albo dane producenta. Jeśli odczyt jest skrajny, test dalej nie ma sensu, bo cewka już na starcie jest podejrzana.
Jeżeli cewka wygląda dobrze, to dopiero wtedy przechodzę do próbnego wzbudzenia. Ten etap mówi więcej o stanie styków niż sam pomiar oporu.
Przetestuj styki pod napięciem i zobacz, czy przekaźnik naprawdę przełącza obwód
Do testu „na stole” potrzebujesz prostego źródła 12 V, najlepiej zabezpieczonego bezpiecznikiem w przewodzie zasilającym. Ja wolę użyć krótkich przewodów z małym bezpiecznikiem, bo przy pomyłce nie spalisz od razu instalacji ani końcówek pomiarowych. Jeśli przekaźnik ma diodę, zachowaj właściwą polaryzację.
- Podłącz napięcie do cewki na pinach 85 i 86.
- Nasłuchuj wyraźnego kliknięcia.
- Sprawdź przejście między 30 i 87, a w przekaźniku 5-pinowym także między 30 i 87a.
- Jeśli masz wątpliwości, podepnij niewielkie obciążenie, na przykład żarówkę kontrolną, zamiast polegać wyłącznie na brzęczyku multimetru.
- Oceń, czy styk nie grzeje się nadmiernie po krótkiej próbie.
Najważniejszy test to sprawdzenie pod obciążeniem. Przekaźnik może wyglądać dobrze na omomierzu, a mimo to nie przenosić prądu w realnym układzie, bo styki są nadpalone albo mają duży opór kontaktu. To właśnie dlatego nie warto kończyć diagnostyki na samym „kliknięciu”.
Jeśli po wzbudzeniu cewki 30 i 87 nie łączą się pewnie, a przekaźnik raz działa, raz nie, masz już mocny sygnał zużycia styków. Wtedy pozostaje jeszcze jedna rzecz: upewnić się, że problem nie siedzi poza samym elementem.
Gdy słychać klik, a instalacja dalej milczy
To jedna z bardziej mylących sytuacji. Przekaźnik pracuje mechanicznie, ale odbiornik nadal nie dostaje zasilania. W praktyce najczęściej winne są wypalone styki, słabe dociskanie w gnieździe albo problem po stronie zasilania sterującego. Ja w takiej sytuacji nie wymieniam od razu części, tylko sprawdzam cały tor prądowy.
| Objaw | Najczęstsza przyczyna | Co sprawdzić w następnej kolejności |
|---|---|---|
| Jest klik, ale brak napięcia na wyjściu | Wypalone styki 30 i 87 albo słaby kontakt w gnieździe | Pomiar pod obciążeniem, stan konektorów, ślady przegrzania |
| Brak kliknięcia | Brak sterowania cewką, przerwa w cewce lub za niskie napięcie | Zmierz napięcie na 85/86 w momencie załączenia |
| Przekaźnik działa po poruszeniu | Luźne styki, korozja w gnieździe, pęknięty przewód | Oczyść gniazdo, sprawdź zaciski i wiązkę |
| Działa tylko czasami | Przegrzane styki, zły docisk, słaba masa lub niestabilne sterowanie | Zmierz spadki napięcia i obejrzyj instalację pod obciążeniem |
W 12 V instalacji zbyt niskie napięcie na cewce potrafi dać fałszywy obraz sytuacji. Jeżeli przy próbie załączenia napięcie mocno siada, przekaźnik może klikać słabo albo wcale mimo tego, że sam element nie jest spalony. Dlatego przy trudniejszych usterkach patrzę nie tylko na przekaźnik, ale też na masę, bezpiecznik i stan przewodu sterującego.
Taki objaw często kusi, żeby od razu kupić nowy element, ale to właśnie tutaj najlepiej widać, czy diagnoza była rzetelna. Zanim więc cokolwiek zamienisz, warto unikać kilku bardzo typowych błędów.
Najczęstsze błędy, które fałszują wynik testu
W diagnostyce przekaźników widzę zwykle te same pomyłki. Żadna z nich nie wygląda groźnie osobno, ale razem potrafią doprowadzić do złej wymiany i niepotrzebnych kosztów.
- Mierzenie rezystancji na przekaźniku wpiętym do instalacji zamiast na wyjętym elemencie.
- Pomylenie styków 87 i 87a, zwłaszcza w przekaźnikach 5-pinowych.
- Ignorowanie diody gaszącej i błędna polaryzacja przy próbie wzbudzenia.
- Sprawdzanie tylko „na klik”, bez testu przejścia styku pod obciążeniem.
- Brak kontroli gniazda przekaźnika, które często jest bardziej zużyte niż sam element.
- Zbyt szybkie uznanie, że skoro przekaźnik klika, to na pewno jest sprawny.
W praktyce najlepsza metoda to połączenie trzech rzeczy: oględzin, pomiaru cewki i próby pod napięciem. Dopiero taki zestaw daje pewność, że nie pomijasz korozji, wypalonych styków ani słabego połączenia w podstawie. I to prowadzi do ostatniego kroku, który ja robię zawsze przed zamówieniem nowej części.
Co jeszcze sprawdzam, zanim uznam przekaźnik za winowajcę
Zanim skreślę przekaźnik, porównuję go z innym identycznym elementem w aucie, ale tylko wtedy, gdy ma ten sam numer katalogowy, ten sam układ pinów i tę samą funkcję. To prosty test zamiany miejscami, który często od razu pokazuje, czy problem siedzi w samej części, czy w obwodzie. Nie robię tego jednak „na oko”, bo różne przekaźniki mogą wyglądać niemal identycznie, a pracować w innych warunkach.
Sprawdzam też bezpiecznik zasilający, stan gniazda, napięcie na cewce podczas próby załączenia oraz ślady przegrzania na plastikowej podstawie. Jeśli konektory są luźne albo nadpalone, sama wymiana przekaźnika niewiele da. W takiej sytuacji naprawa gniazda jest zwykle ważniejsza niż sam zakup nowego elementu.
Gdy testy są jednoznaczne, decyzja jest prosta: wymieniam przekaźnik i weryfikuję, czy obwód wrócił do normy. Gdy wynik jest niejasny, wracam do zasilania, masy i styków, bo tam najczęściej ukrywa się prawdziwa przyczyna problemu. Taka kolejność oszczędza czas i pozwala uniknąć wymiany części, która wcale nie była winna.
