Czujnik Halla to jeden z tych elementów, które pracują po cichu, ale potrafią zatrzymać silnik, jeśli zaczną przekłamywać. W tym artykule pokazuję, jak działa taki przetwornik, gdzie spotyka się go w samochodzie, jakie daje objawy przy usterce i jak sprawdzić go bez kosztownej loterii w warsztacie.
Najważniejsze informacje o działaniu i diagnozie
- To przetwornik, który zamienia zmianę pola magnetycznego na sygnał elektryczny o określonym napięciu lub stanie wyjścia.
- W aucie pracuje najczęściej przy wałku rozrządu, wale korbowym, przepustnicy, pedale gazu i w wybranych układach nadwozia.
- Najczęstsze objawy usterki to trudny rozruch, gaśnięcie, szarpanie, falujące obroty i błędy sterownika silnika.
- Multimetr pomaga na początek, ale oscyloskop szybciej pokazuje, czy sygnał faktycznie jest poprawny.
- Przy zakupie trzeba dobrać typ wyjścia, zasilanie i złącze, a nie tylko nazwę auta w opisie oferty.

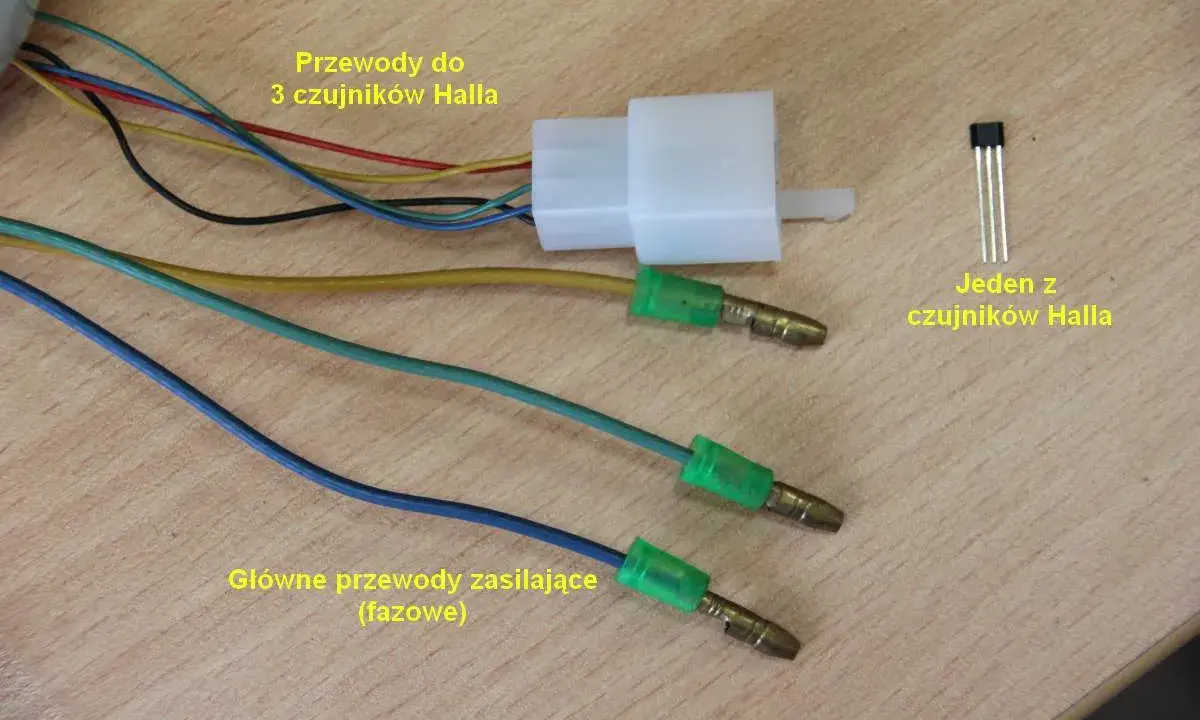

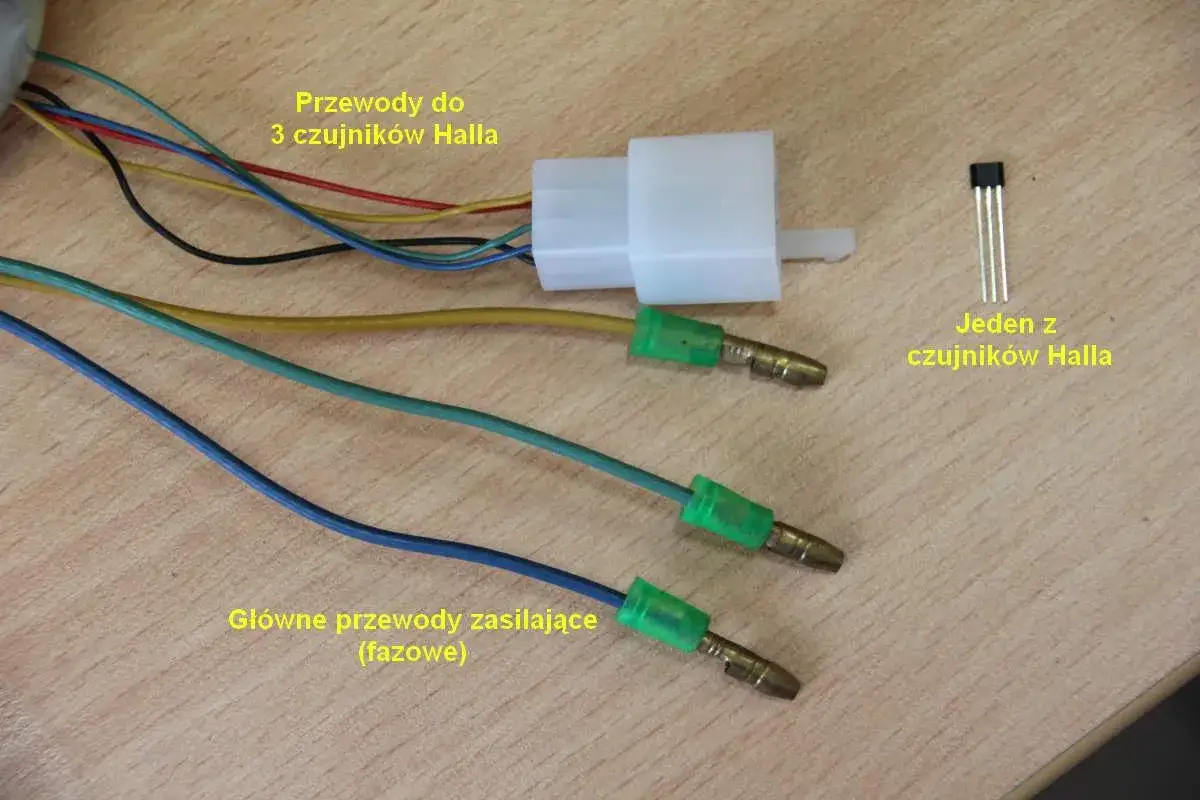

Jak działa czujnik Halla w aucie
W najprostszej wersji to przetwornik, który reaguje na pole magnetyczne i zamienia je na sygnał elektryczny. W odmianie liniowej napięcie rośnie lub maleje płynnie wraz ze zmianą pola, a w odmianie przełączającej układ przeskakuje między stanami po przekroczeniu progu. Z mojego punktu widzenia właśnie ta bezstykowa praca jest jego największą zaletą: mniej zużycia mechanicznego, mniej tarcia i zwykle lepsza odporność na długą eksploatację.
W motoryzacji spotykam najczęściej trzy praktyczne warianty. Jeden daje sygnał analogowy, drugi zachowuje się jak elektroniczny włącznik, a trzeci reaguje na zmianę biegunowości magnesu i świetnie nadaje się do wykrywania położenia albo kierunku ruchu. W wielu samochodach zasilanie takiego układu ma 5 V, czasem 12 V, a sygnał wyjściowy w czujnikach liniowych mieści się zwykle w okolicach 0,5-4,5 V, choć dokładny zakres zawsze zależy od konkretnej konstrukcji.
| Typ | Jak reaguje | Najczęstsze zastosowanie |
|---|---|---|
| Liniowy | Zmienia napięcie proporcjonalnie do natężenia pola magnetycznego | Pomiar położenia, kąta, wychylenia lub siły nacisku |
| Przełączający | Podaje stan wysoki albo niski po przekroczeniu progu | Wykrywanie impulsów, obrotu i konkretnej pozycji |
| Zatrzaskowy | Zmienia stan w zależności od biegunowości pola | Enkodery, detekcja kierunku, precyzyjne pozycjonowanie |
To właśnie dlatego taki element tak dobrze pasuje do układów, w których liczy się szybkość reakcji i powtarzalność pomiaru. Z tego przechodzę naturalnie do pytania, gdzie w samochodzie najczęściej pracuje i dlaczego nie zawsze oznacza to to samo rozwiązanie konstrukcyjne.
Gdzie najczęściej pracuje w samochodzie
W aucie ten element nie jest przypisany do jednej funkcji. Najczęściej spotykam go tam, gdzie sterownik musi znać dokładne położenie, prędkość albo zmianę ruchu w czasie rzeczywistym. To dlatego jeden sensor trafia do silnika, a inny do układu komfortu czy elektroniki nadwozia.
| Miejsce | Po co jest montowany | Co od niego zależy |
|---|---|---|
| Wał korbowy | Określenie prędkości i położenia obrotowego | Wtrysk, zapłon, synchronizacja pracy silnika |
| Wałek rozrządu | Rozpoznanie faz pracy i sekwencji cylindrów | Precyzja sterowania silnikiem przy rozruchu i pracy na biegu jałowym |
| Przepustnica lub pedał gazu | Pomiar wychylenia elementu sterującego | Reakcja na gaz i dawkowanie paliwa |
| Selektor skrzyni biegów | Odczyt położenia dźwigni lub pokrętła | Poprawne przełączanie trybów jazdy |
| Układ prędkości kół | Śledzenie obrotu elementu wirującego | ABS, kontrola trakcji i stabilizacji |
W praktyce nie każdy sensor o podobnym zadaniu jest identyczny, a to prowadzi do częstego nieporozumienia z czujnikiem indukcyjnym. I właśnie to rozróżnienie potrafi zaoszczędzić sporo czasu przy diagnostyce.
Czym różni się od czujnika indukcyjnego i dlaczego to ma znaczenie
Na pierwszy rzut oka oba rozwiązania potrafią robić podobną robotę, ale ich sygnał i sposób testowania są inne. Ja zwykle zaczynam właśnie od ustalenia, z którym typem mam do czynienia, bo od tego zależy, czy szukam problemu w zasilaniu, w masie, czy w samym generatorze sygnału.
| Cecha | Układ Halla | Czujnik indukcyjny |
|---|---|---|
| Zasilanie | Wymaga zasilania, najczęściej 5 V lub 12 V | Zwykle nie potrzebuje osobnego zasilania |
| Sygnał | Analogowy lub cyfrowy, często prostokątny | Sygnał AC, którego amplituda rośnie wraz z obrotami |
| Zachowanie przy niskich obrotach | Działa stabilnie już przy małej prędkości | Może dawać słabszy sygnał podczas rozruchu |
| Najprostszy test | Sprawdzenie zasilania, masy i przebiegu sygnału | Pomiar rezystancji i napięcia generowanego podczas kręcenia |
| Typowy błąd | Traktowanie go jak zwykłej cewki | Oczekiwanie, że zadziała tak samo jak układ Halla |
Jeśli czujnik ma własne zasilanie i trzy przewody, nie testuję go jak pasywnej cewki. To drobny szczegół, ale w diagnostyce robi ogromną różnicę, zwłaszcza gdy samochód zachowuje się poprawnie tylko przez chwilę albo wyłącznie na zimno.
Jakie objawy daje jego awaria
Uszkodzenie rzadko objawia się jednym, bardzo charakterystycznym sygnałem. Częściej widzę zestaw drobnych problemów, które kierowca łatwo przypisuje akumulatorowi, cewkom zapłonowym albo paliwu, choć winny jest właśnie element pomiarowy.
- Trudny rozruch - silnik kręci, ale sterownik nie dostaje pewnego sygnału o położeniu wału lub wałka.
- Gaśnięcie po rozgrzaniu - elektronika zaczyna gubić sygnał dopiero po wzroście temperatury, więc usterka bywa przerywana.
- Falujące obroty - sterownik koryguje pracę silnika na podstawie błędnych odczytów, przez co jednostka pracuje nierówno.
- Szarpanie przy przyspieszaniu - reakcja na gaz jest opóźniona albo nielogiczna.
- Kontrolka silnika - często pojawiają się błędy z rodziny P0335 lub P0340, ale sam kod nie zamyka diagnostyki.
Najbardziej podstępne są usterki zależne od temperatury, wilgoci albo drgań. Sam element może działać przez większość czasu poprawnie, a potem nagle przerywać, więc bez pomiaru łatwo wpaść w kosztowną zgadywankę. I właśnie dlatego następny krok to diagnostyka, nie wymiana na ślepo.
Jak sprawdzić sygnał bez zgadywania
Ja zaczynam od prostych rzeczy: błędów zapisanych w sterowniku i stanu wiązki. Dopiero potem przechodzę do pomiarów, bo w wielu przypadkach winny jest nie sam sensor, tylko korozja w złączu, przerwany przewód albo słaba masa.
| Narzędzie | Co pokazuje | Kiedy wystarczy |
|---|---|---|
| Interfejs OBD2 | Kody usterek i dane bieżące | Na start, żeby zawęzić obszar problemu |
| Multimetr | Zasilanie, masę i orientacyjny poziom sygnału | Gdy chcesz szybko odsiać problem z instalacją |
| Oscyloskop | Prawdziwy kształt przebiegu i jego stabilność | Gdy usterka jest przerywana albo trudna do uchwycenia |
- Odczytaj błędy i zapisz dane z momentu wystąpienia usterki. Freeze frame często mówi więcej niż sam numer kodu.
- Sprawdź, czy na wtyczce jest właściwe zasilanie i pewna masa.
- Zmierz sygnał podczas kręcenia rozrusznikiem albo powolnego obracania elementu, jeśli konstrukcja na to pozwala.
- Obejrzyj przewody, wtyczkę, odstęp od koła impulsowego i obecność opiłków metalu.
- Jeśli masz oscyloskop, oceń, czy przebieg jest czysty, równy i powtarzalny.
Nie mierzę tu oporu tak, jak zrobiłbym to w przypadku zwykłej cewki. W wielu czujnikach elektronika wewnętrzna sprawia, że taki test niewiele mówi, a czasem wręcz wprowadza w błąd. Jeśli po tych krokach sygnał nadal wygląda podejrzanie, można mówić o realnej usterce, a nie o przypuszczeniach.
To prowadzi już prosto do pytania o wymianę i koszty, bo właśnie wtedy najłatwiej przepłacić za złą część albo zlecić niepotrzebną robotę.
Ile kosztuje wymiana i co wpływa na cenę
W Polsce koszt zależy przede wszystkim od modelu auta, dostępu do elementu i tego, czy chodzi o zamiennik, czy o część oryginalną. Z mojego doświadczenia najtańsza bywa sama część, a najdroższa okazuje się robocizna tam, gdzie trzeba zdemontować pół osprzętu tylko po to, by się do niej dostać.
| Pozycja | Orientacyjny koszt | Co najbardziej podbija cenę |
|---|---|---|
| Sam element - zamiennik | 50-150 zł | Marka, jakość wykonania, typ złącza |
| Sam element - OE lub premium | 150-500 zł i więcej | Model auta, dostępność, wymagania producenta |
| Diagnostyka | 100-250 zł | Czas pomiarów, testy drogowe, odczyt danych |
| Robocizna | 80-300 zł | Umiejscowienie czujnika, liczba osłon, konieczność demontażu osprzętu |
| Całość | 150-800 zł | Konkretny model i stopień skomplikowania naprawy |
Na cenę wpływa też to, czy część wymaga adaptacji, kasowania błędów albo dodatkowego ustawienia po montażu. W niektórych samochodach sama wymiana trwa kilkanaście minut, a w innych zaczyna się od długiego demontażu osłon i osprzętu. I właśnie dlatego nie kupowałbym pierwszego lepszego zamiennika tylko dlatego, że pasuje nazwą do rocznika auta.
Zanim zamówisz nową część, sprawdź jeszcze trzy rzeczy
Jeżeli chcesz uniknąć podwójnego zakupu, najpierw weryfikuję zgodność po numerze części, a dopiero potem po modelu auta. To praktyczna zasada, bo dwie pozornie identyczne wersje mogą różnić się wtyczką, zakresem sygnału albo długością przewodu.
- Numer i wersję części - jedna litera w oznaczeniu potrafi zmienić typ wyjścia albo sposób montażu.
- Stan instalacji - uszkodzony pin, zaśniedziałe złącze lub słaba masa potrafią imitować awarię samego sensora.
- Element współpracujący - koło impulsowe, magnes, pierścień lub tarcza muszą być czyste i nie mogą mieć luzu.
- Warunki pracy - jeśli usterka pojawia się tylko na gorącym silniku, trzeba brać pod uwagę temperaturę, a nie tylko samą elektronikę.
Dobrze działający element magnetyczny nie wymaga wielu zabiegów, ale wymaga sensownej diagnostyki. Jeśli sprawdzisz zasilanie, sygnał i mechanikę współpracującą z układem, bardzo często unikniesz niepotrzebnej wymiany i od razu trafisz w prawdziwą przyczynę problemu.
