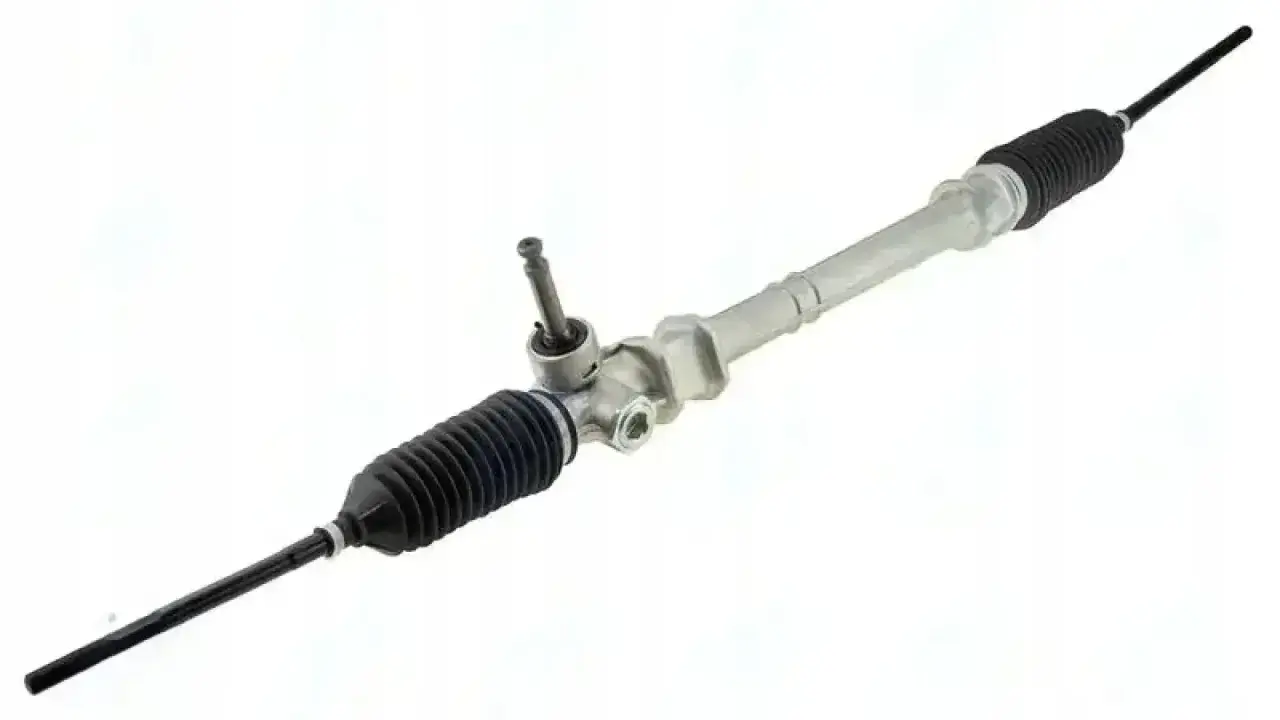

Demontaż i rozbiórka maglownicy: Poradnik DIY krok po kroku

Ten artykuł ma za zadanie dostarczyć szczegółowy, praktyczny przewodnik krok po kroku, jak samodzielnie zdemontować i rozebrać przekładnię kierowniczą (maglownicę). Jest to kompleksowy poradnik dla majsterkowiczów i początkujących mechaników, który przeprowadzi przez cały proces, od przygotowania, przez demontaż z pojazdu, aż po rozebranie na części pierwsze, z naciskiem na bezpieczeństwo i unikanie błędów.

Krótka ocena ryzyka: Co może pójść nie tak?

Z mojego doświadczenia wynika, że demontaż i rozbiórka maglownicy to operacja, której nie należy lekceważyć. Jest ona uznawana za skomplikowaną i wymaga nie tylko dużej precyzji, ale także doświadczenia oraz często specjalistycznych narzędzi. Układ kierowniczy to jeden z najważniejszych elementów odpowiedzialnych za bezpieczeństwo pojazdu, dlatego wszelkie błędy mogą mieć poważne konsekwencje. Wiele poradników i opinii na forach motoryzacyjnych w Polsce podkreśla, że jest to zadanie dla zaawansowanych majsterkowiczów lub profesjonalistów.

• Zapieczone i skorodowane śruby: To chyba najczęstsza zmora, potrafiąca wydłużyć pracę o wiele godzin, a nawet uniemożliwić demontaż bez użycia szlifierki.
• Uszkodzenie (porysowanie) gładzi cylindra lub powierzchni listwy zębatej: Te elementy są niezwykle delikatne. Nawet drobne zarysowanie może spowodować nieszczelność lub nieprawidłową pracę przekładni, prowadząc do szybkiej ponownej awarii.
• Uszkodzenie nowych uszczelniaczy podczas montażu: Nowe uszczelniacze są wrażliwe na niewłaściwe wciskanie, zagięcia czy skaleczenia. Ich uszkodzenie to gwarancja wycieków.
• Niezachowanie idealnej czystości: Każdy, nawet najmniejszy brud, pyłek czy opiłek, który dostanie się do układu hydraulicznego, może zniszczyć świeżo zregenerowaną przekładnię w krótkim czasie.

Porównanie kosztów: Ile zaoszczędzisz, a ile możesz stracić?

Patrząc na te liczby, oszczędności wydają się ogromne. Jednak moim zdaniem, są one realne tylko wtedy, gdy:

• Posiadasz odpowiednie doświadczenie i umiejętności mechaniczne.
• Masz dostęp do wszystkich niezbędnych narzędzi, w tym specjalistycznych.
• Jesteś w stanie poświęcić odpowiednią ilość czasu i zachować maksymalną precyzję.

Alternatywa dla laika: Kiedy warto oddać przekładnię w ręce fachowców?

Jeśli nie masz doświadczenia w pracach mechanicznych, brakuje Ci specjalistycznych narzędzi lub po prostu obawiasz się ryzyka uszkodzenia krytycznych elementów, zdecydowanie lepiej jest zlecić regenerację profesjonalnemu warsztatowi. Specjaliści dysponują nie tylko wiedzą i doświadczeniem, ale także odpowiednim sprzętem, który pozwala na precyzyjną i bezpieczną naprawę. Oddając maglownicę w ręce fachowców, zyskujesz pewność, że praca zostanie wykonana prawidłowo, a co najważniejsze otrzymasz gwarancję na wykonaną usługę. W przypadku tak kluczowego elementu dla bezpieczeństwa, jakim jest układ kierowniczy, czasem po prostu nie warto ryzykować.

Przygotowanie to podstawa: Niezbędnik każdego mechanika

Lista zakupów: Jakie części i uszczelki będą Ci potrzebne?

Przed przystąpieniem do demontażu, musimy mieć pewność, że posiadamy wszystkie niezbędne części zamienne. Regeneracja maglownicy polega przede wszystkim na wymianie zużytych elementów. Kluczowe części do wymiany to:

• Uszczelniacze (simeringi): To one najczęściej odpowiadają za wycieki płynu wspomagania. Wymiana wszystkich uszczelniaczy jest absolutnym priorytetem.
• Tuleje prowadzące: Odpowiadają za prawidłowe prowadzenie listwy zębatej. Ich zużycie objawia się luzami i stukami.
• Łożyska: W zależności od konstrukcji, maglownica może posiadać łożyska igiełkowe lub kulkowe, które również ulegają zużyciu.

Na rynku dostępne są kompletne zestawy naprawcze, które zawierają wszystkie te elementy, dopasowane do konkretnego modelu i producenta przekładni. Zdecydowanie polecam zakup takiego zestawu, ponieważ gwarantuje to kompatybilność i kompleksową wymianę wszystkich kluczowych uszczelek i tulei.

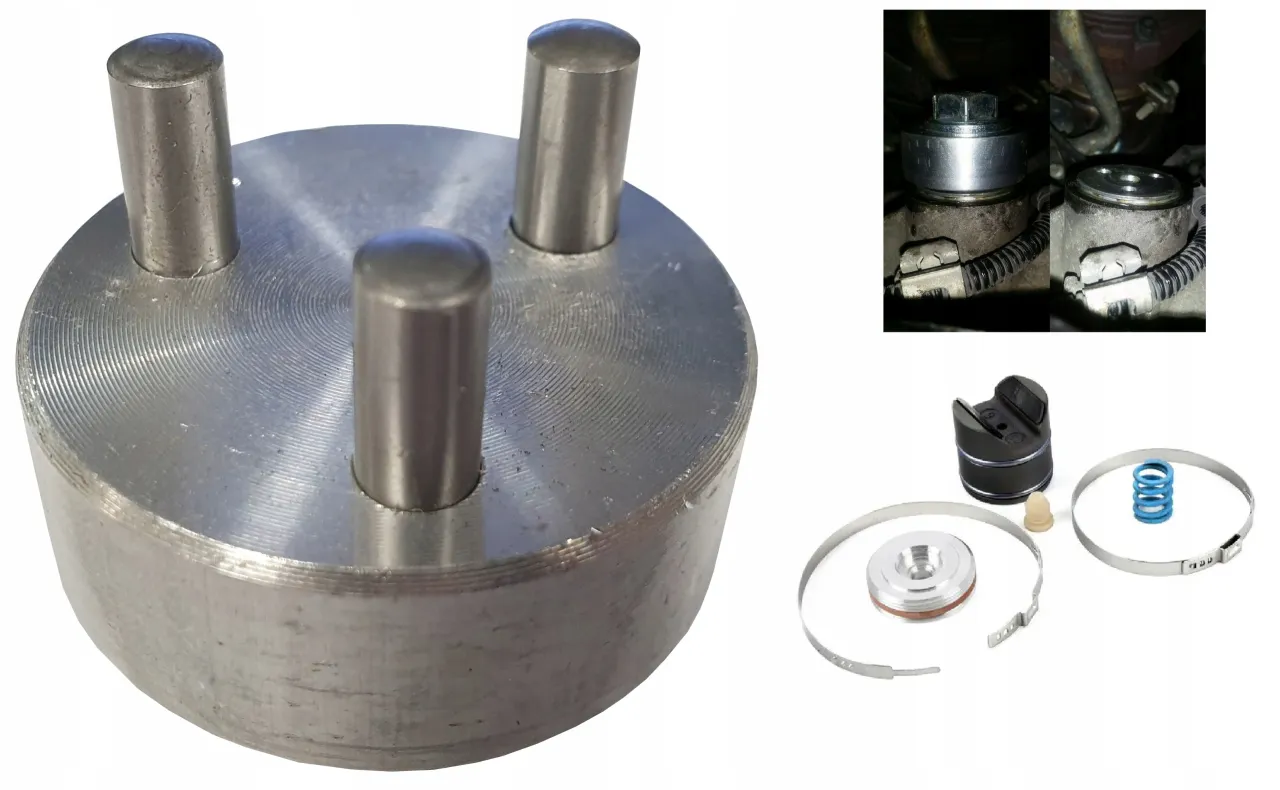

Kompletujemy arsenał: Narzędzia, bez których nawet nie zaczynaj

Bez odpowiednich narzędzi, próba demontażu maglownicy może okazać się frustrująca, a nawet skończyć się uszkodzeniem elementów. Oto lista narzędzi, które moim zdaniem są absolutnie niezbędne:

• Standardowy zestaw kluczy płasko-oczkowych i nasadowych (metrowych i calowych, w zależności od auta).
• Zestaw kluczy Torx i imbusowych.
• Ściągacz do końcówek drążków kierowniczych: Niezbędny do bezpiecznego rozłączenia końcówek bez uszkodzenia sworzni.
• Klucz dynamometryczny: Absolutnie kluczowy do prawidłowego dokręcania śrub z odpowiednim momentem, szczególnie przy montażu.
• Solidne imadło: Niezbędne do stabilnego zamocowania korpusu maglownicy podczas rozbiórki.
• Zestaw ściągaczy do uszczelniaczy (simeringów) i łożysk: Specjalistyczne narzędzia, które pozwalają na bezpieczne wyjęcie starych uszczelek i łożysk bez uszkodzenia gniazd.
• Szczypce do pierścieni Segera: Niezbędne do demontażu i montażu pierścieni zabezpieczających.
• Narzędzia do wciskania nowych uszczelniaczy: Często są to specjalne tuleje lub prasy, które pozwalają na równomierne i bezpieczne wciśnięcie nowych uszczelek bez ich uszkodzenia.
• Młotek (gumowy i metalowy), przecinak, pilniki, szczotka druciana.
• Pojemniki na płyny i śruby.
• Preparaty penetrujące (np. WD-40) i odrdzewiacze.
• Środek do czyszczenia hamulców lub inny odtłuszczacz.

BHP przy pracy z autem: Jak bezpiecznie unieruchomić i podnieść pojazd?

Bezpieczeństwo to podstawa każdej pracy przy samochodzie, a zwłaszcza tej, która wymaga pracy pod pojazdem. Pamiętaj, że maglownica znajduje się w trudno dostępnym miejscu, co zwiększa ryzyko. Zawsze stosuj się do podstawowych zasad bezpieczeństwa:

• Prawidłowe podniesienie pojazdu: Nigdy nie pracuj pod samochodem podniesionym jedynie na lewarku hydraulicznym. Zawsze używaj solidnych "kobyłek" (podstawek warsztatowych), które zapewnią stabilne podparcie.
• Unieruchomienie pojazdu: Zaciągnij hamulec ręczny i podłóż kliny pod koła, które pozostają na ziemi. Włącz bieg (lub "P" w automacie).
• Rękawice ochronne i okulary: Chronią dłonie przed skaleczeniami i chemikaliami, a oczy przed odpryskami i płynami.
• Odpowiednie oświetlenie: Zapewnij sobie dobre oświetlenie miejsca pracy, aby dokładnie widzieć wszystkie elementy i uniknąć błędów.

Demontaż maglownicy z samochodu: Poradnik krok po kroku

Przejdźmy do sedna, czyli do wyjęcia maglownicy z pojazdu. To etap, który wymaga cierpliwości i często walki z zapieczonymi elementami.

Etap 1: Otwieramy drogę - demontaż kół i końcówek drążków

1. Po bezpiecznym podniesieniu pojazdu i zabezpieczeniu go na kobyłkach, zdemontuj oba przednie koła. Ułatwi to dostęp do układu kierowniczego.
2. Następnie odkręć nakrętki mocujące końcówki drążków kierowniczych do zwrotnic.
3. Użyj ściągacza do końcówek drążków, aby bezpiecznie wypiąć sworznie z gniazd w zwrotnicach. Pamiętaj, aby nie uderzać młotkiem bezpośrednio w gwint lub sworzeń, gdyż możesz go uszkodzić.

Etap 2: Serce układu hydraulicznego - spuszczanie płynu i odłączanie przewodów

1. Zlokalizuj zbiorniczek płynu do wspomagania. Ustaw pod nim naczynie, a następnie spuść płyn. Możesz to zrobić, odłączając wąż powrotny lub używając strzykawki z wężykiem.
2. Po spuszczeniu większości płynu, odłącz przewody hydrauliczne (wysokiego i niskiego ciśnienia) od maglownicy. Zazwyczaj są to dwa przewody, mocowane na śruby lub złączki.
3. Przygotuj czyste korki lub szmatki, aby zabezpieczyć otwarte otwory w maglownicy i przewodach przed dostaniem się brudu. To bardzo ważne dla zachowania czystości układu.

Etap 3: Łącznik ze światem kierowcy - jak rozpiąć kolumnę kierowniczą?

1. Wejdź do kabiny pojazdu lub zlokalizuj krzyżak kolumny kierowniczej w komorze silnika, w zależności od modelu auta.
2. Odkręć śrubę mocującą krzyżak kolumny kierowniczej do wałka zębnika maglownicy. Czasem może być konieczne lekkie rozchylenie widełek krzyżaka, aby łatwiej go zdjąć.
3. Delikatnie rozłącz kolumnę kierowniczą od przekładni. Upewnij się, że kierownica jest zablokowana lub zabezpieczona przed obracaniem, aby uniknąć uszkodzenia taśmy airbag.

Etap 4: Walka z materią - odkręcanie przekładni od sanek (i dlaczego to bywa trudne)

1. Zlokalizuj śruby mocujące maglownicę do ramy pomocniczej (sanek). Zazwyczaj są to dwie lub trzy śruby.
2. Spryskaj śruby obficie preparatem penetrującym i pozostaw na kilkanaście minut, aby preparat mógł zadziałać. W przypadku silnie zapieczonych śrub, może być konieczne powtórzenie tej czynności lub nawet delikatne podgrzanie.
3. Odkręć śruby mocujące. W wielu modelach aut, zwłaszcza z grupy VAG, jest to najtrudniejszy etap. Dostęp do śrub bywa bardzo ograniczony, a same śruby są często mocno zapieczone i skorodowane. Nierzadko konieczne jest opuszczenie, a nawet całkowity demontaż sanek, co znacznie komplikuje i wydłuża całą operację. Bądź przygotowany na użycie dużej siły i solidnych narzędzi.

Etap 5: Finał operacji - bezpieczne wyjęcie maglownicy z pojazdu

1. Po odkręceniu wszystkich mocowań i odłączeniu przewodów, delikatnie manewruj maglownicą, aby wysunąć ją z pojazdu.
2. W zależności od konstrukcji auta, może być konieczne odpowiednie ustawienie kół lub uniesienie silnika, aby znaleźć optymalną drogę wyjęcia przekładni.
3. Wyjmij maglownicę i odłóż ją w bezpieczne, czyste miejsce, przygotowując do dalszej rozbiórki.

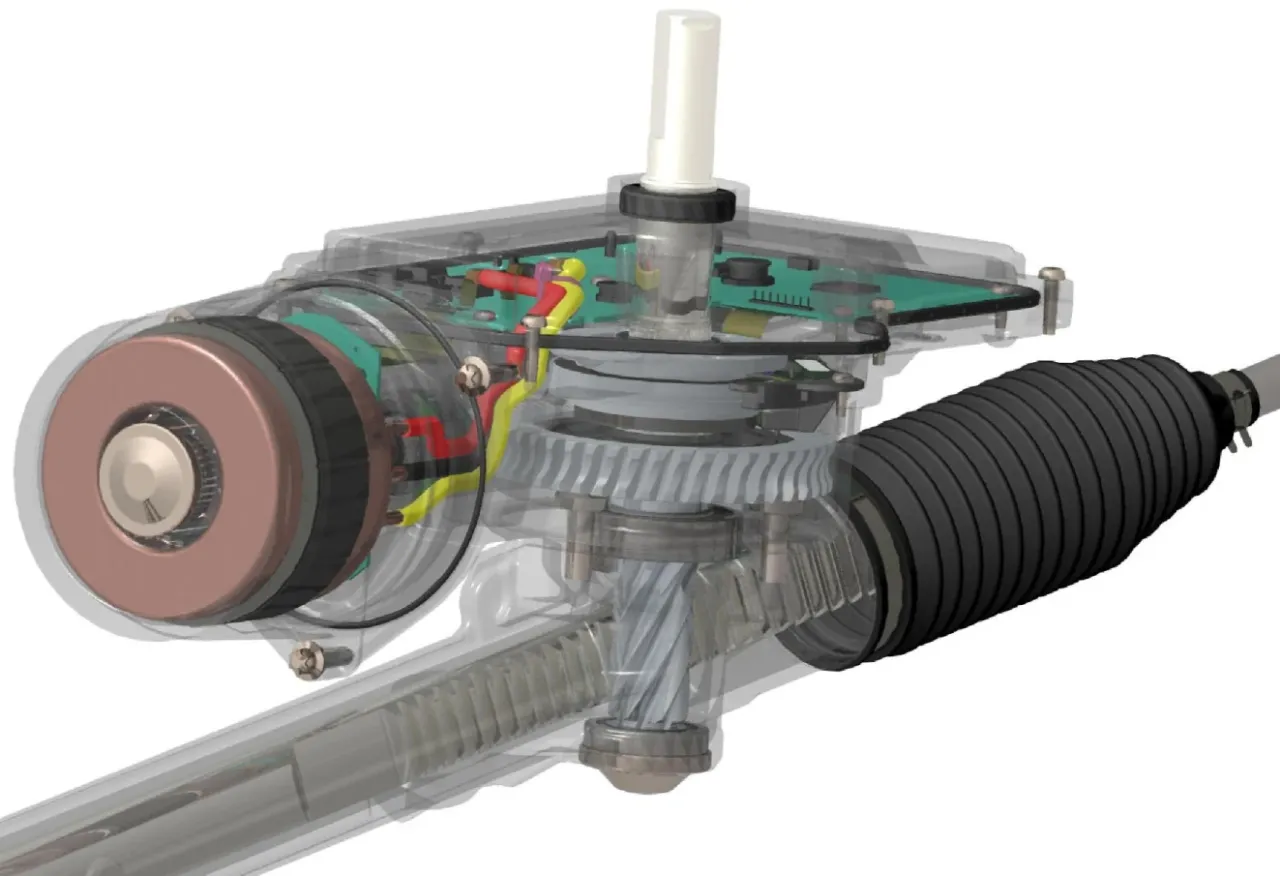

Anatomia przekładni: Rozbieramy maglownicę na części pierwsze

Teraz, gdy maglownica jest już poza samochodem, możemy przystąpić do jej rozbiórki. To etap, który wymaga chirurgicznej precyzji i absolutnej czystości.

Stanowisko pracy chirurga: Mocowanie w imadle i zasada idealnej czystości

Przede wszystkim, solidnie zamocuj korpus maglownicy w imadle. Użyj miękkich nakładek na szczęki imadła, aby nie uszkodzić korpusu. Najważniejszą zasadą podczas całej operacji jest absolutna czystość. Każdy pyłek, opiłek czy zanieczyszczenie, które dostanie się do wnętrza układu, może zniszczyć świeżo zregenerowaną przekładnię w krótkim czasie. Pracuj na czystym stole, używaj czystych narzędzi i regularnie czyść elementy.

Odkrywamy wnętrze: Demontaż osłon, drążków i zabezpieczeń

1. Odkręć drążki kierownicze od listwy zębatej. Zazwyczaj są one mocowane na gwint i zabezpieczone kontrnakrętkami.
2. Zdejmij gumowe osłony (manszety), które chronią wnętrze maglownicy przed brudem i wilgocią.
3. Zlokalizuj i wybij lub wykręć wszelkie zabezpieczenia i zaślepki, które blokują dostęp do wewnętrznych elementów. Mogą to być pierścienie Segera, śruby lub specjalne korki.

Precyzyjna robota: Wyjmowanie wałka atakującego (zębnika) i jego łożysk

1. Zlokalizuj wałek atakujący (zębnik), który jest połączony z kolumną kierowniczą.
2. Odkręć lub wybij elementy mocujące zębnik. Często jest on zabezpieczony pierścieniami Segera lub specjalnymi nakrętkami.
3. Delikatnie wyjmij zębnik wraz z jego uszczelnieniami i łożyskami. Pamiętaj o precyzji nie uszkodź powierzchni roboczych zębnika ani gniazd łożysk. W razie potrzeby użyj specjalistycznych ściągaczy.

Tłok i listwa zębata: Jak bezpiecznie wysunąć kluczowe elementy?

1. Po wyjęciu zębnika, zazwyczaj możliwe jest wysunięcie listwy zębatej wraz z tłokiem z korpusu maglownicy.
2. To jest krytyczny moment. Listwa zębata i gładź cylindra są niezwykle delikatne. Absolutnie nie wolno ich porysować! Każde zarysowanie spowoduje nieszczelność i szybką awarię.
3. Wysuwaj listwę powoli i ostrożnie, uważając na wszelkie krawędzie i otwory. Jeśli napotkasz opór, sprawdź, czy wszystkie elementy zostały odkręcone lub wybite.

Niewidoczni bohaterowie: Metody na wyjęcie starych uszczelniaczy i tulei

1. Po wyjęciu listwy zębatej i zębnika, będziesz miał dostęp do wewnętrznych uszczelniaczy i tulei.
2. Użyj specjalistycznych ściągaczy do uszczelniaczy i łożysk, aby bezpiecznie wyjąć stare elementy. Próba podważania śrubokrętem może uszkodzić gniazda.
3. Dokładnie oczyść wszystkie gniazda po starych uszczelniaczach i tulejach. Upewnij się, że nie ma tam żadnych resztek ani brudu.

Najczęstsze pułapki i błędy: Jak ich unikać?

Zapieczone śruby: Sprawdzone metody na opornych przeciwników

Zapieczone i skorodowane śruby to prawdziwa plaga, zwłaszcza te mocujące maglownicę do sanek czy na krzyżaku kolumny kierowniczej. Oto moje sprawdzone metody, jak sobie z nimi radzić:

• Preparaty penetrujące: Obficie spryskaj śruby dobrym preparatem penetrującym (np. WD-40, Rost Off) i daj mu czas na działanie nawet kilka godzin, a najlepiej całą noc.
• Ostrożne podgrzewanie: Jeśli preparat nie pomaga, możesz spróbować ostrożnie podgrzać śrubę palnikiem acetylenowo-tlenowym lub indukcyjnym. Pamiętaj jednak, aby robić to z umiarem i uważać na elementy gumowe czy plastikowe w pobliżu.
• Solidne narzędzia: Używaj kluczy nasadowych dobrej jakości, najlepiej sześciokątnych, które pewniej chwytają śrubę i minimalizują ryzyko jej obrobienia. Długie ramiona kluczy lub przedłużki zwiększą moment obrotowy.
• Uderzenia: Czasem lekkie uderzenie młotkiem w łeb śruby (przez nasadkę) może pomóc w zerwaniu korozji.

Mechaniczne "grzechy": Jak nie porysować listwy i gładzi cylindra?

To jest moim zdaniem najważniejszy punkt całej operacji. Listwa zębata i gładź cylindra, w którym pracuje tłok, są precyzyjnie obrobionymi powierzchniami. Nawet najmniejsze zarysowanie, rysa czy wgniecenie spowoduje, że nowy uszczelniacz szybko ulegnie zniszczeniu, a płyn zacznie wyciekać. Aby tego uniknąć:

• Maksymalna ostrożność: Wysuwaj i wsuwaj listwę zębatą bardzo powoli i delikatnie.
• Brak siły: Jeśli listwa stawia opór, nigdy nie używaj siły. Sprawdź, co blokuje jej ruch.
• Czyste środowisko: Upewnij się, że na listwie ani wewnątrz korpusu nie ma żadnych zanieczyszczeń, które mogłyby porysować powierzchnie.
• Ochrona: W trakcie demontażu i montażu listwy, możesz użyć specjalnych osłon lub delikatnych taśm, aby zabezpieczyć jej powierzchnię.

Montaż nowych uszczelek: Klucz do sukcesu tkwi w technice

Montaż nowych uszczelniaczy to kolejny newralgiczny moment. Nowe uszczelki są delikatne i łatwo je uszkodzić, co zniweczy całą pracę. Moje rady:

• Smarowanie: Zawsze smaruj nowe uszczelniacze świeżym płynem do wspomagania lub specjalnym smarem montażowym przed ich wciśnięciem. Zmniejszy to tarcie i ryzyko uszkodzenia.
• Specjalne narzędzia: Używaj narzędzi do wciskania uszczelniaczy (np. specjalnych tulei), które równomiernie rozkładają nacisk i zapobiegają zaginaniu lub skaleczeniu uszczelki. Nigdy nie wbijaj ich młotkiem bezpośrednio.
• Cierpliwość: Wciskaj uszczelniacze powoli i równomiernie, upewniając się, że wchodzą prosto w gniazdo.
• Kontrola: Po wciśnięciu każdej uszczelki, dokładnie sprawdź, czy nie została uszkodzona, zagięta lub czy nie ma na niej żadnych widocznych defektów.

Składanie i montaż: Droga do sprawnego układu

Po udanej rozbiórce i wymianie zużytych elementów, nadszedł czas na ponowne złożenie maglownicy i zamontowanie jej w samochodzie. Jest to w zasadzie odwrócona kolejność demontażu, ale z jeszcze większym naciskiem na precyzję, czystość i prawidłowe ułożenie wszystkich elementów, w tym nowych uszczelniaczy i tulei. Pamiętaj, że maglownice różnych producentów (np. ZF, TRW, Koyo) mogą mieć drobne różnice konstrukcyjne, dlatego zawsze warto mieć pod ręką schemat montażowy.

Odwrócona kolejność: Proces składania przekładni z dbałością o detale

Składanie maglownicy to etap, gdzie każdy detal ma znaczenie. Zachowaj idealną czystość i precyzję.

1. Wciśnij nowe tuleje i uszczelniacze: Używając odpowiednich narzędzi i smarując je płynem do wspomagania, ostrożnie wciśnij nowe tuleje prowadzące i uszczelniacze w ich gniazda. Upewnij się, że są osadzone równo i nieuszkodzone.
2. Wsuń listwę zębatą z tłokiem: Delikatnie i powoli wsuń listwę zębatą z tłokiem do korpusu maglownicy. Absolutnie nie porysuj gładzi cylindra ani powierzchni listwy!
3. Zamontuj zębnik: Włóż wałek atakujący (zębnik) wraz z nowymi uszczelnieniami i łożyskami. Zabezpiecz go pierścieniami Segera lub innymi elementami mocującymi.
4. Załóż nowe osłony i drążki: Zamontuj nowe gumowe osłony (manszety) i zabezpiecz je opaskami. Przykręć drążki kierownicze do listwy zębatej, pamiętając o kontrnakrętkach.
5. Dokręć wszystkie elementy: Upewnij się, że wszystkie śruby i zabezpieczenia są prawidłowo zamontowane i dokręcone.

Maglownica wraca na swoje miejsce: Montaż w samochodzie

Montaż zregenerowanej maglownicy w pojeździe to również odwrócona kolejność demontażu. Tutaj kluczowe jest użycie klucza dynamometrycznego.

1. Wsuń maglownicę w miejsce: Ostrożnie wsuń zregenerowaną maglownicę w jej docelowe miejsce w pojeździe.
2. Przykręć do sanek: Przykręć maglownicę do ramy pomocniczej (sanek), używając nowych śrub (jeśli stare były uszkodzone) i dokręcając je z odpowiednim momentem obrotowym, zgodnie z instrukcją producenta pojazdu.
3. Podłącz kolumnę kierowniczą: Połącz kolumnę kierowniczą z wałkiem zębnika maglownicy, dokręcając śrubę krzyżaka z odpowiednim momentem.
4. Podłącz przewody hydrauliczne: Podłącz przewody hydrauliczne (wysokiego i niskiego ciśnienia) do maglownicy. Upewnij się, że połączenia są czyste i szczelne.
5. Zamontuj końcówki drążków i koła: Przykręć końcówki drążków kierowniczych do zwrotnic i zamontuj koła przednie.

Zalewanie i odpowietrzanie układu: Jak uniknąć "pustych" ruchów kierownicą?

1. Zalej zbiorniczek: Wlej nowy płyn do wspomagania do zbiorniczka, aż do poziomu MAX.
2. Włącz silnik: Uruchom silnik. Płyn powinien zacząć krążyć w układzie. Poziom płynu w zbiorniczku może spaść uzupełnij go.
3. Odpowietrzanie: Powoli i kilkukrotnie obracaj kierownicą od oporu do oporu (około 5-10 razy) przy włączonym silniku. Podczas tej czynności płyn będzie krążył, a powietrze będzie uchodziło ze zbiorniczka.
4. Kontrola poziomu: Po kilku minutach pracy i obracania kierownicą, sprawdź ponownie poziom płynu w zbiorniczku i uzupełnij go, jeśli to konieczne. Upewnij się, że nie ma już pęcherzyków powietrza w płynie.
5. Sprawdź szczelność: Dokładnie obejrzyj wszystkie połączenia przewodów hydraulicznych pod kątem wycieków.

Przeczytaj również: Sprzęgło klimatyzacji: objawy awarii i jak uniknąć drogiej wymiany?

Ostatni, ale kluczowy krok: Dlaczego bez ustawienia geometrii się nie obejdzie?

Po każdej interwencji w układ kierowniczy, a w szczególności po demontażu i ponownym montażu maglownicy, absolutnie konieczne jest ustawienie geometrii zawieszenia, a przede wszystkim zbieżności kół. Nawet jeśli wydaje Ci się, że wszystko złożyłeś idealnie, drobne przesunięcia są nieuniknione. Niewłaściwa geometria zawieszenia może prowadzić do szeregu problemów:

• Zagrożenie bezpieczeństwa: Samochód może nie trzymać prosto kierunku, być niestabilny na drodze, a nawet ściągać w jedną stronę.
• Nierównomierne zużycie opon: Opony będą zużywać się znacznie szybciej i nierównomiernie, co generuje dodatkowe koszty.
• Gorsze prowadzenie: Pojazd będzie gorzej reagował na ruchy kierownicą, co obniży komfort i precyzję prowadzenia.

Ustawienie geometrii to stosunkowo niewielki koszt (około 150-200 zł), który jest inwestycją w bezpieczeństwo i żywotność opon. Nie pomijaj tego etapu to ostateczny test, który potwierdza poprawność Twojej pracy i zapewnia, że samochód jest bezpieczny do jazdy.
