Demontaż sprzęgła sprężarki klimatyzacji: Czy zrobisz to sam?

Wielu kierowców doświadcza problemów z klimatyzacją, a diagnoza często wskazuje na drogą wymianę całej sprężarki. Z mojego doświadczenia wiem jednak, że w wielu przypadkach problem leży w zużytym sprzęgle kompresora, które można zdemontować i wymienić samodzielnie, oszczędzając przy tym znaczną kwotę. Ten artykuł to praktyczny przewodnik, który krok po kroku pokaże Ci, jak to zrobić, pomagając zdiagnozować problem i podjąć świadomą decyzję o samodzielnej naprawie.

Rozpoznaj, kiedy sprzęgło kompresora wymaga uwagi

Zanim zabierzesz się za demontaż, kluczowe jest prawidłowe zdiagnozowanie problemu. Z mojego doświadczenia wynika, że najczęstsze objawy awarii sprzęgła sprężarki klimatyzacji to nietypowe dźwięki, takie jak piszczenie, tarcie czy szum, brak załączania się sprężarki mimo włączonej klimatyzacji oraz ślizganie się sprzęgła. Te symptomy mogą wskazywać na zużycie łożyska, spalenie cewki elektromagnetycznej lub nadmierną szczelinę między tarczą a kołem pasowym.

Jakie dźwięki powinny wzbudzić Twój niepokój?

Jeśli podczas pracy klimatyzacji słyszysz metaliczne tarcie, głośne piszczenie, szum lub inne nietypowe odgłosy dochodzące z okolic sprężarki, to niemal pewny znak, że coś jest nie tak ze sprzęgłem, a najczęściej z jego łożyskiem. Dźwięki te często nasilają się przy włączonej klimatyzacji, ale zużyte łożysko może hałasować także przy wyłączonym systemie, gdy koło pasowe obraca się swobodnie.

Czy klimatyzacja przestała chłodzić? Sprawdź, czy sprężarka się załącza

Brak chłodzenia to najbardziej oczywisty sygnał problemu z klimatyzacją. W takiej sytuacji warto sprawdzić, czy po włączeniu klimatyzacji tarcza sprzęgłowa obraca się wraz z kołem pasowym. Jeśli koło pasowe się kręci, ale tarcza sprzęgłowa stoi w miejscu lub obraca się z opóźnieniem, oznacza to, że sprzęgło się nie załącza lub ślizga. To jasny sygnał awarii.

Szybka diagnoza w 3 krokach: Cewka, łożysko czy szczelina?

Aby uniknąć niepotrzebnej wymiany całej sprężarki, co jest znacznie droższe, warto przeprowadzić szybką diagnozę:

1. Sprawdź zasilanie cewki: Upewnij się, że cewka elektromagnetyczna otrzymuje zasilanie po włączeniu klimatyzacji. Możesz to zrobić, mierząc napięcie na przewodach zasilających cewkę. Jeśli zasilanie jest, a sprzęgło się nie załącza, problem może leżeć w samej cewce.
2. Posłuchaj łożyska: Przy wyłączonym silniku spróbuj obrócić kołem pasowym ręką. Jeśli słyszysz szum, tarcie lub czujesz opór, łożysko koła pasowego jest prawdopodobnie zużyte.
3. Zmierz szczelinę: Za pomocą szczelinomierza sprawdź szczelinę między tarczą sprzęgłową a kołem pasowym. Prawidłowa wartość to zazwyczaj 0,3-0,6 mm. Jeśli szczelina jest zbyt duża, sprzęgło może się nie załączać lub ślizgać.

Pamiętaj, że prawidłowa diagnoza to pierwszy i najważniejszy krok do skutecznej naprawy, która pozwoli Ci zaoszczędzić sporo pieniędzy.

Przygotowanie do demontażu: co musisz wiedzieć i mieć?

Zanim rzucisz się w wir pracy, musisz odpowiednio się przygotować. Odpowiednie narzędzia i wiedza to podstawa sukcesu przy demontażu sprzęgła sprężarki. Bez nich ryzykujesz uszkodzenie komponentów i frustrację.

Czy demontaż sprzęgła wymaga opróżnienia układu klimatyzacji?

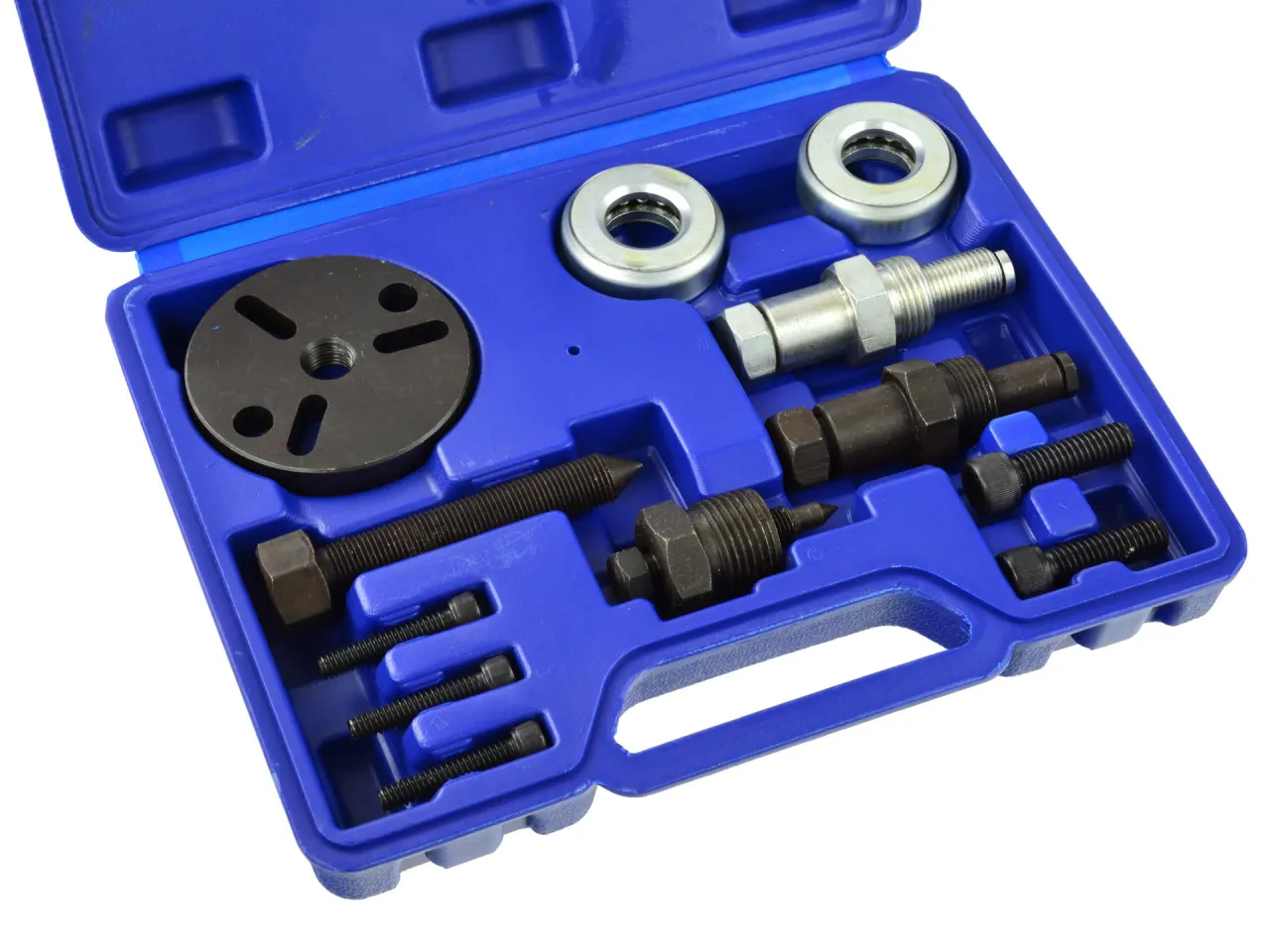

Niezbędnik mechanika: Jakie narzędzia są kluczowe do tej operacji?

Do demontażu sprzęgła sprężarki klimatyzacji potrzebujesz kilku specjalistycznych narzędzi. Bez nich praca będzie nie tylko trudna, ale i ryzykowna. Oto lista, którą zawsze mam pod ręką:

• Specjalistyczne ściągacze do tarczy sprzęgła i koła pasowego: To absolutna podstawa. Istnieją zestawy dedykowane do konkretnych marek sprężarek (np. Denso, Sanden, Zexel), które znacznie ułatwiają pracę.
• Klucze nasadowe: Różne rozmiary, w zależności od śruby centralnej i ewentualnych mocowań sprężarki.
• Klucz do przytrzymania piasty: Niezbędny do zablokowania tarczy sprzęgłowej podczas odkręcania śruby centralnej.
• Szczypce do pierścieni Segera (osadczych): Zarówno wewnętrzne, jak i zewnętrzne, do bezpiecznego zdjęcia pierścieni zabezpieczających.
• Szczelinomierz: Do precyzyjnego pomiaru szczeliny sprzęgła przed i po montażu.
• Podstawowe narzędzia warsztatowe: Grzechotki, przedłużki, śrubokręty, latarka.

Dlaczego specjalistyczny ściągacz to Twój najlepszy przyjaciel?

Wiele osób kusi się na "domowe sposoby" demontażu sprzęgła, próbując podważać tarczę śrubokrętami czy uderzać młotkiem. Zdecydowanie odradzam takie praktyki! Dedykowany ściągacz minimalizuje ryzyko uszkodzenia delikatnych elementów sprzęgła, gwintu wałka sprężarki czy nawet samej sprężarki. To inwestycja, która się zwraca, chroniąc Cię przed znacznie droższymi konsekwencjami.

Klucz do sukcesu: Jakie nasadki i szczypce będą potrzebne?

W zależności od modelu sprężarki, będziesz potrzebować różnych rozmiarów kluczy nasadowych. Najczęściej spotykane rozmiary śrub centralnych to 8, 10, 12, 13, 14, 15 mm. Co do szczypiec do pierścieni Segera, upewnij się, że masz zarówno te do pierścieni wewnętrznych (do zdjęcia pierścienia zabezpieczającego koło pasowe), jak i zewnętrznych (jeśli taki pierścień zabezpiecza tarczę sprzęgłową). Dobrej jakości szczypce z pewnym chwytem to podstawa, aby pierścień nie odskoczył i nie zgubił się w czeluściach komory silnika.

Bezpieczeństwo przede wszystkim: O czym pamiętać przed rozpoczęciem pracy?

Praca przy samochodzie zawsze wiąże się z pewnym ryzykiem. Pamiętaj o podstawowych zasadach bezpieczeństwa:

• Odłącz akumulator: Zawsze odłącz klemę ujemną akumulatora, aby uniknąć przypadkowego uruchomienia wentylatora lub innych elementów elektrycznych, a także zwarcia.
• Używaj środków ochrony osobistej: Rękawice ochronne zabezpieczą Twoje dłonie przed skaleczeniami i brudem, a okulary ochronne ochronią oczy przed odpryskami czy płynami.
• Zapewnij stabilne podparcie: Jeśli musisz podnieść samochód, zawsze używaj stabilnych podstawek (kobyłek). Nigdy nie polegaj wyłącznie na podnośniku.
• Ostrożność przy elementach pod ciśnieniem: Mimo że nie odzyskujemy czynnika, układ klimatyzacji jest pod ciśnieniem. Zachowaj ostrożność, aby nie uszkodzić przewodów.
• Zachowaj porządek: Rozkładaj narzędzia i demontowane części w sposób uporządkowany, aby niczego nie zgubić i ułatwić sobie montaż.

Demontaż sprzęgła sprężarki: szczegółowa instrukcja krok po kroku

Teraz, gdy masz już odpowiednie narzędzia i wiesz, co Cię czeka, możemy przejść do sedna, czyli do demontażu sprzęgła sprężarki. Poniższa instrukcja przeprowadzi Cię przez każdy etap, bazując na ogólnych krokach, które stosuję w swojej praktyce.

Krok 1: Zlokalizowanie i zabezpieczenie kompresora

Pierwszym krokiem jest zlokalizowanie sprężarki klimatyzacji w komorze silnika. Zazwyczaj znajduje się ona w dolnej części silnika, napędzana paskiem wielorowkowym. Upewnij się, że masz do niej swobodny dostęp. Może być konieczne zdjęcie osłony silnika lub innych elementów, aby uzyskać lepszy widok i przestrzeń do pracy. Pamiętaj, aby odłączyć wtyczkę elektryczną zasilającą cewkę sprzęgła, co jest kluczowe dla bezpieczeństwa.

Krok 2: Odkręcanie śruby centralnej jak skutecznie zablokować tarczę?

To często pierwszy moment, w którym pojawiają się trudności. Tarcza sprzęgłowa jest przymocowana śrubą centralną, którą trzeba odkręcić. Bez odpowiedniego zablokowania tarczy, będzie się ona obracać wraz ze śrubą. Do tego celu używam specjalnego klucza do blokowania piasty, który ma bolce wpasowujące się w otwory tarczy. Jeśli nie masz takiego klucza, możesz spróbować zablokować tarczę, wkładając śrubokręt w jedno z jej ramion i opierając go o obudowę sprężarki (bardzo ostrożnie, aby niczego nie uszkodzić!). Pamiętaj, aby użyć odpowiedniego klucza nasadowego i dużej siły, gdyż śruba często jest mocno dokręcona.

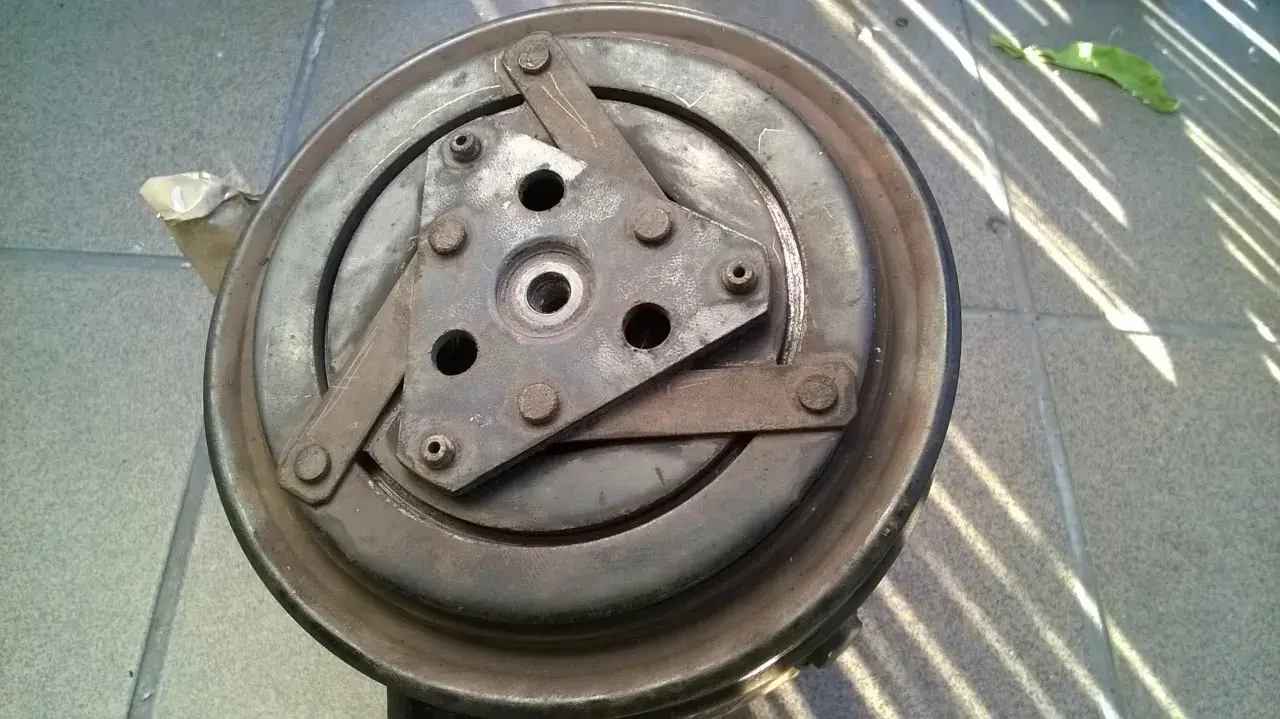

Krok 3: Demontaż tarczy sprzęgłowej przy użyciu ściągacza

Po odkręceniu śruby centralnej nadszedł czas na zdjęcie tarczy sprzęgłowej. To kolejny moment, w którym specjalistyczny ściągacz jest niezastąpiony. Oto jak to zrobić:

1. Wkręć centralny trzpień ściągacza w gwint wałka sprężarki (jeśli jest).
2. Zamocuj ramiona ściągacza w otworach tarczy sprzęgłowej.
3. Delikatnie i równomiernie dokręcaj śrubę centralną ściągacza, która będzie wypychać tarczę z wałka.
4. Upewnij się, że tarcza schodzi prosto i nie klinuje się. Jeśli czujesz duży opór, sprawdź, czy ściągacz jest prawidłowo zamocowany.

Pamiętaj o delikatności tarcza jest precyzyjnym elementem i łatwo ją uszkodzić.

Krok 4: Walka z pierścieniem Segera jak go zdjąć i nie uszkodzić?

Pod tarczą sprzęgłową znajduje się pierścień zabezpieczający (Segera), który utrzymuje koło pasowe na wałku. Aby go zdjąć, potrzebujesz odpowiednich szczypiec do pierścieni Segera (zazwyczaj wewnętrznych). Oto kilka wskazówek:

• Wybierz szczypce z odpowiednimi końcówkami, które pewnie wpasują się w otwory pierścienia.
• Ściśnij pierścień, aby zmniejszyć jego średnicę i ostrożnie wyjmij go z rowka.
• Uważaj, aby pierścień nie odskoczył łatwo go zgubić, a bez niego koło pasowe nie będzie bezpiecznie zamocowane.
• Jeśli pierścień jest zardzewiały lub zabrudzony, oczyść go, zanim spróbujesz go zdjąć.

Krok 5: Ściąganie koła pasowego z łożyskiem

Po zdjęciu pierścienia Segera możesz przystąpić do demontażu koła pasowego. Ten element również wymaga użycia ściągacza, ale innego typu takiego, który obejmuje koło pasowe od zewnątrz. Jest to element, który często ulega awarii z powodu zużytego łożyska, więc jego wymiana jest częstym powodem całego demontażu. Pamiętaj, aby ściągać koło pasowe równomiernie, aby nie uszkodzić łożyska ani obudowy sprężarki.

Krok 6: Ostatni element układanki demontaż cewki elektromagnetycznej

Ostatnim elementem sprzęgła, który możesz zdemontować, jest cewka elektromagnetyczna. Zazwyczaj jest ona przykręcona do obudowy sprężarki kilkoma śrubami lub zabezpieczona pierścieniem Segera. Po odkręceniu śrub lub zdjęciu pierścienia, cewkę można ostrożnie wyjąć. Pamiętaj, aby wcześniej odłączyć przewody elektryczne. Jeśli to cewka była przyczyną awarii, jej wymiana jest stosunkowo prosta.

Unikaj typowych błędów podczas demontażu sprzęgła

Samodzielna naprawa to satysfakcja i oszczędności, ale świadomość potencjalnych pułapek jest kluczowa dla sukcesu. W mojej karierze widziałem wiele przypadków, gdzie brak wiedzy lub pośpiech prowadziły do dodatkowych uszkodzeń.

Próba demontażu bez ściągacza: Czy "domowe sposoby" naprawdę działają?

W internecie roi się od poradników, jak zdjąć sprzęgło bez specjalistycznego ściągacza, używając śrub, młotka czy podważania. Chociaż w niektórych, bardzo rzadkich przypadkach, takie "domowe sposoby" mogą zadziałać, to znacznie zwiększają ryzyko uszkodzenia delikatnych komponentów. Możesz łatwo zgiąć tarczę sprzęgłową, uszkodzić gwint wałka sprężarki, a nawet pęknąć obudowę sprężarki. Wtedy oszczędności pójdą na marne, a koszty naprawy wzrosną wielokrotnie.

Pamiętaj: Choć w internecie krążą "domowe sposoby" na demontaż sprzęgła bez specjalistycznego ściągacza, profesjonalni mechanicy jednogłośnie odradzają takie praktyki. Ryzykujesz poważne uszkodzenie sprzęgła lub całej sprężarki.

Uszkodzenie gwintu lub tarczy: Czego absolutnie nie robić?

Aby uniknąć kosztownych błędów, zapamiętaj, czego absolutnie nie robić:

• Nie używaj nadmiernej siły: Jeśli coś nie chce zejść, nie próbuj tego wyrywać na siłę. Prawdopodobnie coś jest źle zamocowane lub potrzebujesz innego narzędzia.
• Nie uderzaj młotkiem: Uderzanie młotkiem w tarczę, koło pasowe czy wałek sprężarki może spowodować nieodwracalne uszkodzenia mechaniczne.
• Nie używaj niewłaściwych narzędzi: Śrubokręty jako dźwignie czy klucze niezgodne z rozmiarem śruby to prosta droga do zniszczenia gwintów i krawędzi.
• Nie uszkadzaj gwintu śruby centralnej: Jest on kluczowy do prawidłowego zamocowania tarczy.

Pominięcie pomiaru szczeliny dlaczego to krytyczny błąd?

Zarówno przed demontażem, jak i po montażu nowego sprzęgła, pomiar szczeliny między tarczą a kołem pasowym jest absolutnie kluczowy. Przed demontażem pozwala zdiagnozować, czy zbyt duża szczelina nie jest przyczyną problemów. Po montażu zaś, prawidłowe ustawienie szczeliny (0,3-0,6 mm) gwarantuje poprawne załączanie się sprzęgła, minimalizuje jego zużycie i zapewnia długą żywotność. Pominięcie tego kroku to prosta droga do szybkiej ponownej awarii.

Montaż nowego sprzęgła: klucz do długiej pracy klimatyzacji

Montaż nowego sprzęgła jest procesem odwrotnym do demontażu, ale wymaga równie, a może nawet większej uwagi na detale. To właśnie na tym etapie decydujesz o tym, jak długo Twoja klimatyzacja będzie działać bez zarzutu.

Montaż w odwrotnej kolejności: Na co zwrócić szczególną uwagę?

Montaż nowego sprzęgła odbywa się w odwrotnej kolejności niż demontaż: najpierw cewka (jeśli była wymieniana), potem koło pasowe z łożyskiem, następnie pierścień Segera, a na końcu tarcza sprzęgłowa. Podczas montażu zwróć uwagę na:

• Czystość: Upewnij się, że wszystkie powierzchnie styku są czyste i wolne od brudu, oleju czy rdzy.
• Ostrożność: Delikatnie wsuwaj elementy na wałek, unikając użycia siły.
• Prawidłowe osadzenie: Sprawdź, czy pierścień Segera pewnie siedzi w swoim rowku, a koło pasowe obraca się swobodnie.

Klucz do poprawnego działania: Jak ustawić idealną szczelinę na sprzęgle?

To jest moim zdaniem najważniejszy etap montażu. Prawidłowe ustawienie szczeliny sprzęgła jest krytyczne dla jego poprawnego działania i żywotności. Jak już wspominałem, idealna szczelina wynosi 0,3-0,6 mm. Jeśli będzie za mała, sprzęgło może się ślizgać lub nie rozłączać, powodując niepotrzebne obciążenie. Jeśli za duża, może się nie załączać wcale lub załączać z opóźnieniem.

Rola podkładek regulacyjnych w precyzyjnym ustawieniu

Do regulacji szczeliny służą specjalne podkładki regulacyjne o różnej grubości. Są one umieszczane pod tarczą sprzęgłową. Po zamontowaniu tarczy i dokręceniu śruby centralnej, zmierz szczelinę za pomocą szczelinomierza. Jeśli jest za mała, dodaj cieńszą podkładkę lub usuń grubszą. Jeśli jest za duża, dodaj grubszą podkładkę. Proces ten wymaga cierpliwości i precyzji, ale jest absolutnie niezbędny.

Jakim momentem dokręcić śrubę centralną?

Śruba centralna tarczy sprzęgłowej powinna być dokręcona z odpowiednim momentem obrotowym, zgodnie ze specyfikacją producenta samochodu lub sprężarki. Zbyt mocne dokręcenie może uszkodzić gwint lub tarczę, a zbyt słabe może spowodować poluzowanie się tarczy podczas pracy. Zawsze sprawdź zalecany moment w instrukcji serwisowej Twojego pojazdu i użyj klucza dynamometrycznego.

Samodzielna wymiana sprzęgła czy pomoc mechanika? Analiza kosztów

Po zapoznaniu się z całym procesem, nadszedł czas na podjęcie decyzji: czy podjąć się naprawy samemu, czy zlecić ją profesjonalistom? Analiza kosztów i Twoich umiejętności pomoże Ci podjąć najlepszą decyzję.

Ile kosztuje zestaw naprawczy sprzęgła w Polsce?

Koszt samego zestawu naprawczego sprzęgła (tarcza, koło z łożyskiem, cewka) w Polsce waha się zazwyczaj od 150 zł do ponad 500 zł. Cena zależy od modelu samochodu, producenta części (oryginalne vs. zamienniki) oraz dostępności. Warto poszukać zestawów dedykowanych do Twojej sprężarki, często są one bardziej opłacalne niż kupowanie poszczególnych elementów oddzielnie.

Jaki jest koszt wymiany sprzęgła u mechanika?

Przeczytaj również: Ile kosztuje chłodnica do Opla Astry? Sprawdź ceny i zaoszczędź!

Kiedy warto podjąć się naprawy samemu, a kiedy lepiej odpuścić?

Oto tabela, która pomoże Ci ocenić, czy samodzielna naprawa jest dla Ciebie:
