Jak podłączyć prostownik do ciężarówki 24V? Poradnik krok po kroku

Rozładowany akumulator w ciężarówce to scenariusz, który potrafi pokrzyżować plany każdemu kierowcy i logistykowi. W takiej sytuacji szybkie i bezpieczne podłączenie prostownika staje się priorytetem. W tym artykule, jako Radosław Chmielewski, przeprowadzę Cię przez kompleksowy proces ładowania akumulatorów w pojeździe ciężarowym, ze szczególnym uwzględnieniem specyfiki instalacji 24V. Moim celem jest dostarczenie praktycznej wiedzy, która pozwoli Ci uniknąć kosztownych błędów i zapewnić długą żywotność Twoim akumulatorom.

Prawidłowe podłączenie prostownika w ciężarówce: dlaczego to takie ważne?

Prawidłowe podłączenie prostownika w ciężarówce to nie tylko kwestia skutecznego naładowania akumulatorów, ale przede wszystkim bezpieczeństwa i ochrony kosztownych podzespołów pojazdu. W przeciwieństwie do samochodów osobowych, ciężarówki często wykorzystują instalacje 24V, co oznacza, że mamy do czynienia z dwoma akumulatorami 12V połączonymi szeregowo. Błędy w podłączaniu mogą prowadzić do poważnych konsekwencji: od uszkodzenia delikatnej elektroniki pojazdu, przez skrócenie żywotności samych akumulatorów, aż po realne zagrożenie wybuchem wodoru, który wydziela się podczas ładowania. Jako doświadczony praktyk, zawsze podkreślam, że precyzja i ostrożność są tu kluczowe.

Rozpoznaj instalację w swoim pojeździe: 12V czy dominujące 24V?

Zdecydowana większość nowoczesnych samochodów ciężarowych, zwłaszcza tych używanych w transporcie międzynarodowym (TIR, ciągniki siodłowe), korzysta z instalacji elektrycznej o napięciu 24V. Jest to standard w Europie, a realizowane jest to poprzez szeregowe połączenie dwóch akumulatorów 12V. Typowe pojemności tych akumulatorów to zazwyczaj od 180 Ah do 230 Ah, a najczęściej spotykane typy to akumulatory kwasowo-ołowiowe, choć coraz częściej widuję również akumulatory typu EFB (Enhanced Flooded Battery), które lepiej radzą sobie z cykliczną pracą i głębokimi rozładowaniami.

Skutki pomyłki: Co grozi za niewłaściwe ładowanie akumulatorów?

• Uszkodzenie elektroniki pojazdu: Nowoczesne ciężarówki są naszpikowane elektroniką. Niewłaściwe napięcie, nagłe skoki prądu czy iskrzenie mogą uszkodzić sterowniki, moduły komfortu, systemy ABS/ESP, a nawet radio czy tachograf. Naprawa tych elementów to często bardzo wysokie koszty.
• Skrócenie żywotności akumulatorów: Nieprawidłowy prąd ładowania (zbyt wysoki lub zbyt niski), przeładowanie lub niedoładowanie znacząco wpływają na kondycję akumulatorów, prowadząc do szybszego zasiarczenia płyt i utraty pojemności.
• Ryzyko wybuchu wodoru: Podczas ładowania akumulatorów kwasowo-ołowiowych wydziela się wodór, który w połączeniu z tlenem tworzy mieszaninę wybuchową. Iskrzenie w pobliżu akumulatorów, np. podczas nieprawidłowego podłączania klem, może doprowadzić do eksplozji.
• Zagrożenie pożarowe: Przegrzewanie się akumulatorów lub prostownika, spowodowane błędnym podłączeniem lub usterką, może prowadzić do zapłonu.
• Uszkodzenie prostownika: Podłączenie prostownika o niewłaściwym napięciu lub przeciążenie go może spowodować jego trwałe uszkodzenie.

Przygotuj się do ładowania: sprzęt i warunki pracy

Zanim przystąpisz do właściwego podłączania prostownika, upewnij się, że masz odpowiednie narzędzia i że miejsce pracy jest bezpieczne. To etap, którego nigdy nie wolno lekceważyć, ponieważ to właśnie tutaj kładziemy fundament pod bezpieczne i efektywne ładowanie.

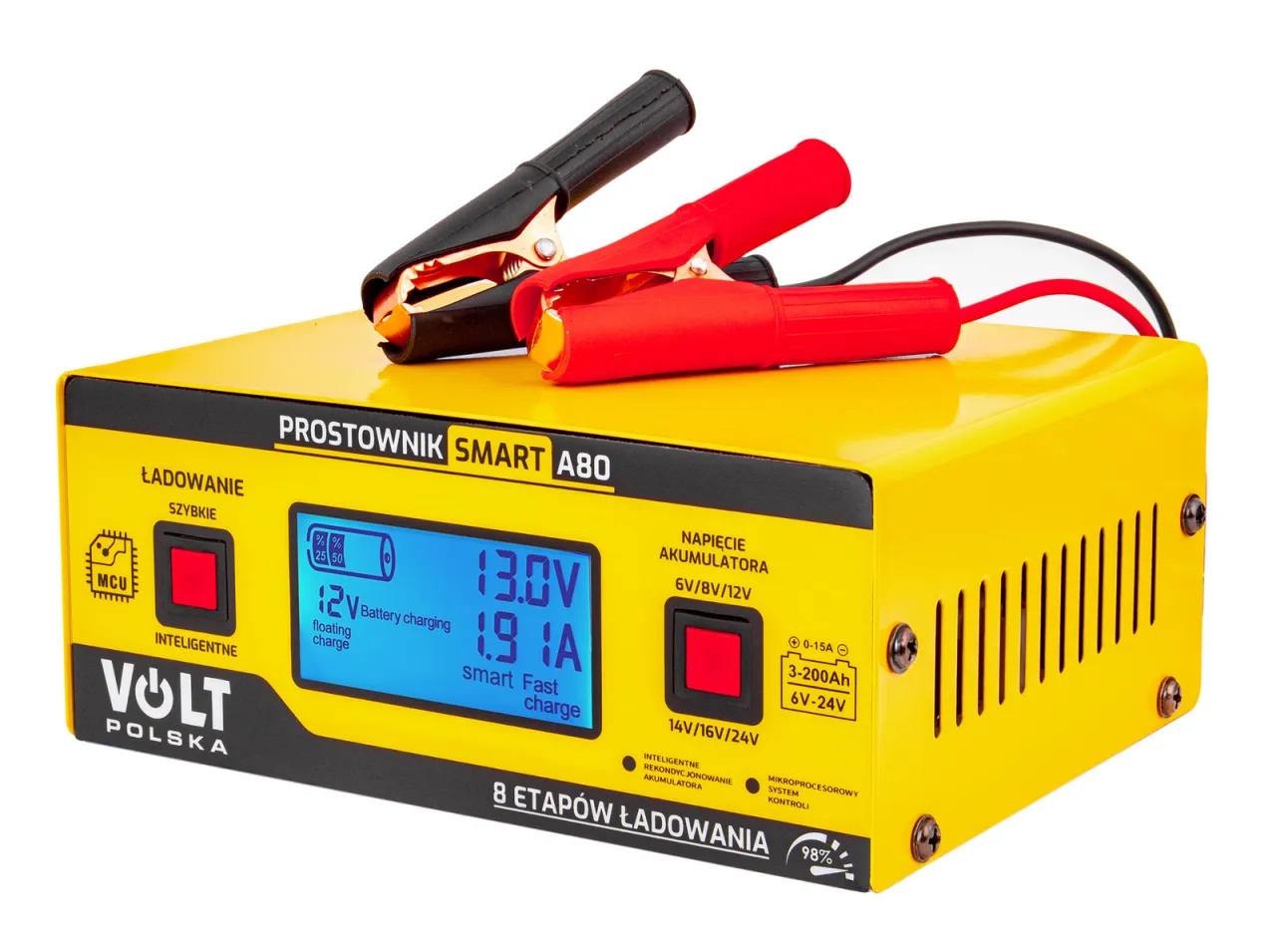

Jaki prostownik do ciężarówki wybrać? Kluczowe parametry dla instalacji 24V

Wybór odpowiedniego prostownika to podstawa. Do ładowania instalacji 24V w ciężarówce absolutnie niezbędny jest prostownik, który obsługuje to napięcie. Z mojego doświadczenia wynika, że najlepszym wyborem są prostowniki mikroprocesorowe, często nazywane automatycznymi. Dlaczego? Ponieważ same dobierają optymalne parametry ładowania, monitorują proces i kończą go, gdy akumulatory są pełne, co jest znacznie bezpieczniejsze dla nowoczesnych akumulatorów i delikatnej elektroniki pojazdu.

Kluczowe parametry, na które zwracam uwagę:

• Napięcie: Musi obsługiwać 24V. Jeśli masz tylko prostownik 12V, będziesz musiał ładować akumulatory indywidualnie, po rozłączeniu ich w instalacji.
• Typ: Mikroprocesorowy/automatyczny. To gwarancja bezpieczeństwa i optymalizacji procesu.
• Prąd ładowania: Zalecany prąd to zazwyczaj około 1/10 pojemności akumulatora. Oznacza to, że dla akumulatora 180 Ah potrzebujemy prostownika o prądzie ładowania około 18 A. Prostowniki z funkcją regulacji prądu są bardzo praktyczne.
• Dodatkowe funkcje: Coraz popularniejsze są prostowniki z funkcją odsiarczania i regeneracji. Mogą one znacząco przedłużyć żywotność akumulatorów, zwłaszcza tych, które były głęboko rozładowane. Pamiętaj, aby unikać tanich, niemarkowych prostowników, szczególnie w przypadku nowoczesnych ciężarówek z zaawansowaną elektroniką ryzyko uszkodzenia sterowników jest zbyt duże.

Bezpieczeństwo przede wszystkim: Rękawice, okulary i wentylacja miejsca pracy

Bezpieczeństwo to priorytet numer jeden. Podczas pracy z akumulatorami i prostownikiem zawsze należy przestrzegać podstawowych zasad:

• Środki ochrony osobistej: Zawsze zakładaj rękawice ochronne i okulary ochronne. Kwas siarkowy w akumulatorach jest żrący, a ewentualny wybuch akumulatora może spowodować poważne obrażenia oczu.
• Wentylacja: Zapewnij dobrą wentylację miejsca pracy. Podczas ładowania akumulatorów kwasowo-ołowiowych wydziela się wodór, który jest gazem wybuchowym. Ładowanie w zamkniętym, niewentylowanym pomieszczeniu jest skrajnie niebezpieczne.
• Unikaj iskrzenia: Nigdy nie pal papierosów i nie używaj otwartego ognia w pobliżu akumulatorów. Iskrzenie, np. od narzędzi, również jest potencjalnym źródłem zapłonu.
• Stabilne podłoże: Upewnij się, że prostownik stoi na stabilnym i suchym podłożu, z dala od źródeł ciepła i wilgoci.

Kontrola stanu akumulatorów: Czystość klem i poziom elektrolitu

Przed podłączeniem prostownika zawsze sprawdzam stan samych akumulatorów. Po pierwsze, upewnij się, że klemy są czyste i wolne od korozji. Biały lub zielony nalot świadczy o korozji, która może utrudniać przepływ prądu. Wyczyść je za pomocą szczotki drucianej. Po drugie, jeśli masz do czynienia z akumulatorami obsługowymi (z korkami), sprawdź poziom elektrolitu. Powinien on zakrywać płyty akumulatora. W razie potrzeby uzupełnij go wodą destylowaną nigdy kranówką!

Podłączanie prostownika do ciężarówki 24V: instrukcja krok po kroku

Teraz przejdziemy do konkretów. Poniżej znajdziesz szczegółową instrukcję, która krok po kroku poprowadzi Cię przez proces bezpiecznego podłączania prostownika do ciężarówki z instalacją 24V. Pamiętaj, aby wykonywać każdy krok z najwyższą starannością.

Krok 1: Zlokalizuj akumulatory i zidentyfikuj ich połączenie

W większości ciężarówek akumulatory znajdują się w specjalnej skrzyni, często pod kabiną, za nią, lub z boku ramy. Moim pierwszym krokiem jest zawsze zlokalizowanie ich i upewnienie się, że są to dwa akumulatory 12V połączone szeregowo, co daje nam 24V. Zwróć uwagę na gruby przewód łączący ujemny biegun jednego akumulatora z dodatnim biegunem drugiego to właśnie "mostek" połączenia szeregowego.

Krok 2: Wyłącz zapłon i wszystkie odbiorniki prądu w kabinie

Zanim cokolwiek podłączysz, koniecznie wyłącz zapłon ciężarówki. Upewnij się również, że wszystkie odbiorniki prądu w kabinie są wyłączone: radio, światła, klimatyzacja, ogrzewanie postojowe. To absolutna podstawa, aby uniknąć uszkodzenia delikatnej elektroniki pojazdu podczas podłączania prostownika.

Krok 3: Prawidłowa kolejność podłączania klem zasada "plus do plusa"

To jeden z najważniejszych momentów. Zawsze zaczynamy od podłączania klem w następującej kolejności:

1. Upewnij się, że prostownik jest wyłączony i odłączony od sieci 230V.
2. Podłącz czerwoną, dodatnią klemę (+) prostownika do bieguna dodatniego (+) akumulatora. W przypadku instalacji 24V, podłącz ją do bieguna dodatniego (+) pierwszego akumulatora w szeregu (tego, który nie jest połączony mostkiem z masą pojazdu).

Ta zasada "plus do plusa" jest kluczowa. Podłączanie prostownika, gdy jest włączony, może spowodować iskrzenie, co, jak już wspomniałem, jest niebezpieczne ze względu na wydzielający się wodór.

Krok 4: Gdzie podpiąć klemę ujemną? Do bieguna czy do masy pojazdu?

Następnie podłączamy czarną, ujemną klemę (-) prostownika. Masz dwie główne opcje:

1. Do masy pojazdu: To często zalecana metoda, aby zminimalizować ryzyko iskrzenia w bezpośredniej bliskości akumulatora. Podłącz klemę do solidnego, niemalowanego metalowego elementu karoserii lub ramy pojazdu, z dala od akumulatorów i przewodów paliwowych.
2. Bezpośrednio do bieguna ujemnego: Możesz również podłączyć klemę ujemną (-) prostownika bezpośrednio do bieguna ujemnego (-) drugiego akumulatora w szeregu (tego, który jest połączony mostkiem z masą pojazdu).

Niezależnie od wybranej metody, zawsze staraj się unikać iskrzenia. Jeśli wybierasz masę pojazdu, upewnij się, że masz dobry kontakt elektryczny.

Krok 5: Ustawienia prostownika jak dobrać właściwy prąd i napięcie ładowania?

Po prawidłowym podłączeniu klem, przechodzimy do ustawień prostownika. Jeśli używasz prostownika mikroprocesorowego, często wystarczy wybrać tryb ładowania dla akumulatorów 24V (jeśli jest taka opcja) lub prostownik sam automatycznie rozpozna napięcie. Jeśli masz prostownik manualny, ustaw napięcie na 24V.

Co do prądu ładowania, zasada 1/10 pojemności akumulatora jest uniwersalna. Dla akumulatora 180 Ah ustaw prąd na około 18 A. Jeśli masz akumulatory 230 Ah, celuj w około 23 A. Prostowniki mikroprocesorowe często automatycznie dobierają prąd, co jest bardzo wygodne i bezpieczne.

Krok 6: Uruchomienie ładowania i bezpieczne monitorowanie procesu

Gdy wszystko jest podłączone i ustawione, podłącz prostownik do gniazdka sieciowego 230V i włącz go. Proces ładowania powinien się rozpocząć. Zawsze monitoruję ten proces, zwłaszcza na początku. Sprawdzam, czy prostownik działa prawidłowo, czy nie ma żadnych niepokojących dźwięków, zapachów czy nadmiernego nagrzewania. Jeśli Twój prostownik nie ma funkcji automatycznego wyłączania, musisz sam kontrolować czas ładowania i odłączyć go, gdy akumulatory będą naładowane. Pamiętaj o ciągłej wentylacji miejsca pracy.

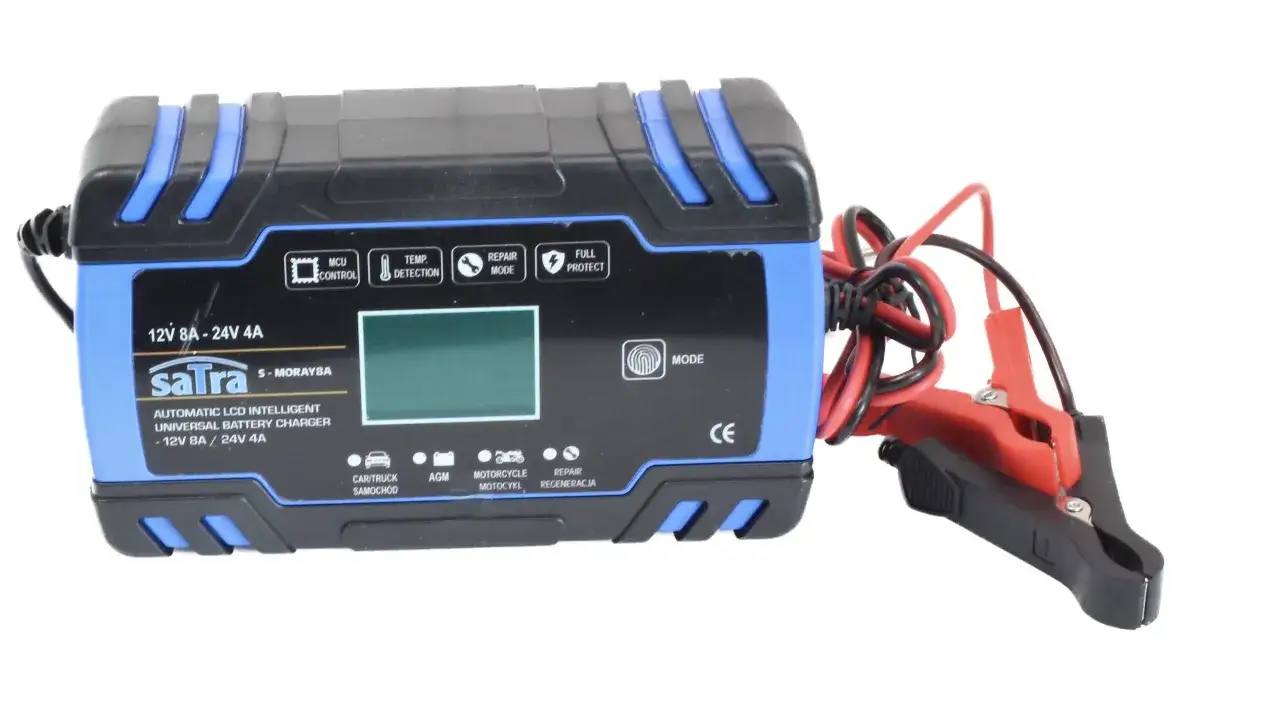

Ładowanie akumulatorów 12V w ciężarówce: systemowo czy indywidualnie?

W przypadku instalacji 24V, składającej się z dwóch akumulatorów 12V, masz dwie główne metody ładowania. Wybór odpowiedniej zależy od dostępnego sprzętu i stanu technicznego akumulatorów. Jako praktyk, zawsze rozważam obie opcje, aby wybrać tę najbardziej efektywną i bezpieczną.

Metoda 1: Ładowanie systemowe prostownikiem 24V (połączenie szeregowe)

Ta metoda jest najprostsza i najszybsza, jeśli posiadasz prostownik obsługujący napięcie 24V. Polega ona na podłączeniu prostownika bezpośrednio do całej instalacji 24V, czyli do obu akumulatorów, które pozostają połączone szeregowo. Prostownik traktuje je jako jedną dużą baterię 24V. Jest to wygodne, ale wymaga, aby oba akumulatory były w podobnym stanie technicznym i miały zbliżony stopień rozładowania. Jeśli jeden akumulator jest znacznie słabszy od drugiego, ładowanie systemowe może nie być optymalne i może prowadzić do niedoładowania słabszego lub przeładowania mocniejszego.

Metoda 2: Ładowanie każdego akumulatora indywidualnie prostownikiem 12V

Jeśli masz do dyspozycji tylko prostownik 12V lub gdy podejrzewasz, że akumulatory są nierównomiernie zużyte, zalecam ładowanie indywidualne. Ta metoda polega na rozłączeniu mostka łączącego akumulatory (czyli przewodu łączącego ujemny biegun jednego akumulatora z dodatnim biegunem drugiego). Po rozłączeniu, każdy akumulator 12V ładujesz osobno, swoim prostownikiem 12V. Jest to proces dłuższy, ponieważ musisz ładować każdy akumulator oddzielnie, ale pozwala na precyzyjniejsze naładowanie każdej baterii do pełna. Jest to również bezpieczniejsza opcja dla akumulatorów o różnym stopniu zużycia.

Która metoda jest bezpieczniejsza dla Twoich akumulatorów?

Odpowiedź nie jest jednoznaczna i zależy od sytuacji. Ładowanie systemowe prostownikiem 24V jest bezpieczne i efektywne, gdy oba akumulatory są w dobrym, zbliżonym stanie technicznym. Jest to też szybsza opcja. Natomiast ładowanie indywidualne prostownikiem 12V jest bezpieczniejsze i bardziej zalecane, gdy akumulatory są nierównomiernie zużyte, gdy jeden z nich jest wyraźnie słabszy, lub gdy po prostu nie masz dostępu do prostownika 24V. Choć zajmuje więcej czasu, zapewnia, że każdy akumulator zostanie optymalnie naładowany, co może przedłużyć ich żywotność. Moja rada: jeśli masz wątpliwości co do stanu akumulatorów, zawsze wybierz metodę indywidualną.

Częste błędy podczas ładowania akumulatorów ciężarówki: jak ich unikać?

Nawet doświadczonym kierowcom zdarzają się pomyłki, zwłaszcza gdy działają pod presją czasu. Warto jednak znać najczęstsze błędy popełniane podczas ładowania akumulatorów w ciężarówce, aby móc ich skutecznie unikać. Kilka razy widziałem, jak drobne niedopatrzenie prowadziło do poważnych konsekwencji.

Pomyłka biegunów: Katastrofalne skutki dla elektroniki i akumulatora

Odwrócenie biegunów, czyli podłączenie dodatniej klemy prostownika do ujemnego bieguna akumulatora i odwrotnie, to jeden z najgorszych błędów. W najlepszym wypadku spalisz bezpiecznik w prostowniku lub samym pojeździe. W najgorszym uszkodzisz elektronikę ciężarówki, akumulator, a nawet możesz doprowadzić do pożaru. Zawsze, ale to zawsze, sprawdzaj bieguny dwukrotnie przed podłączeniem.

Ładowanie zamarzniętego akumulatora dlaczego to prosta droga do zniszczenia?

Nigdy nie próbuj ładować zamarzniętego akumulatora! Elektrolit w rozładowanym akumulatorze ma niższą gęstość i może zamarznąć w ujemnych temperaturach. Próba ładowania takiego akumulatora może spowodować jego fizyczne uszkodzenie (pęknięcie obudowy) lub nawet eksplozję. Zawsze najpierw przenieś akumulator do ciepłego miejsca i poczekaj, aż się całkowicie rozmrozi, zanim podłączysz prostownik.

Próba rozruchu z podłączonym prostownikiem czy to na pewno dobry pomysł?

Absolutnie odradzam próbę uruchomienia silnika ciężarówki, gdy prostownik jest nadal podłączony. Prąd rozruchowy silnika jest znacznie wyższy niż prąd ładowania, co może spowodować uszkodzenie prostownika, a nawet układów elektronicznych pojazdu. Zawsze odłącz prostownik od akumulatorów, zanim spróbujesz uruchomić silnik.

Ignorowanie stanu technicznego akumulatorów przed ładowaniem

Niedoświadczeni użytkownicy często pomijają ten krok. Przed ładowaniem zawsze należy sprawdzić akumulatory pod kątem uszkodzeń mechanicznych (pęknięcia obudowy, wycieki), a także, w przypadku akumulatorów obsługowych, poziom elektrolitu. Ładowanie uszkodzonego akumulatora jest niebezpieczne i bezcelowe.

Ciężarówka nie odpala po ładowaniu? Sprawdź te elementy!

Zdarza się, że mimo prawidłowego ładowania, ciężarówka nadal nie chce odpalić. To frustrujące, ale nie zawsze oznacza, że akumulatory są winne. W takiej sytuacji warto przeprowadzić szybką diagnostykę, zanim wezwiesz pomoc. W mojej karierze widziałem wiele przypadków, gdzie problem leżał gdzie indziej.

Możliwe przyczyny problemów z rozruchem mimo pełnego naładowania

• Uszkodzony rozrusznik: Akumulatory mogą być naładowane, ale jeśli rozrusznik jest uszkodzony, silnik po prostu nie zakręci. Sprawdź, czy słychać charakterystyczne "cykanie" lub czy rozrusznik w ogóle reaguje.
• Problemy z alternatorem: Jeśli akumulatory szybko się rozładowują po naładowaniu i krótkiej jeździe, problemem może być niesprawny alternator, który nie ładuje akumulatorów podczas pracy silnika.
• Usterki w układzie paliwowym: Brak paliwa, zapchany filtr paliwa, uszkodzona pompa paliwa lub wtryskiwacze mogą uniemożliwić rozruch, nawet jeśli akumulatory są w pełni sprawne.
• Problemy z instalacją elektryczną: Uszkodzone przewody masowe, luźne połączenia, skorodowane klemy (nawet po czyszczeniu) lub uszkodzone bezpieczniki mogą przerywać obwód rozruchowy.
• Usterki silnika: Rzadziej, ale zdarza się, że poważniejsza usterka silnika (np. problemy z kompresją) uniemożliwia jego uruchomienie.

Diagnostyka układu ładowania: Czy alternator działa poprawnie?

Jeśli ciężarówka odpali, ale po krótkim czasie akumulatory znów są rozładowane, to niemal pewne, że problem leży w układzie ładowania. Możesz to sprawdzić, mierząc napięcie na akumulatorach przy pracującym silniku. Powinno ono wynosić około 28-29V dla instalacji 24V. Jeśli jest niższe, alternator prawdopodobnie nie działa poprawnie i wymaga naprawy lub wymiany.

Przeczytaj również: Montaż łańcuchów na ciężarówce: Poradnik, by uniknąć mandatu i awarii

Kiedy proste ładowanie nie wystarczy i trzeba wezwać fachowca?

Jeśli po naładowaniu akumulatorów i sprawdzeniu podstawowych elementów ciężarówka nadal nie odpala, lub jeśli zauważasz jakiekolwiek niepokojące objawy (np. dziwne dźwięki z rozrusznika, dym, zapach spalenizny), nie ryzykuj dalszych prób i wezwij profesjonalnego mechanika. Czasem prosta diagnostyka to za mało, a dalsze działania na własną rękę mogą pogorszyć sytuację. Bezpieczeństwo i profesjonalna ocena są w takich sytuacjach bezcenne.
