Kontrolka ABS, dziwne działanie trakcji albo błąd jednego koła nie zawsze oznaczają od razu wymianę części. W praktyce trzeba najpierw ustalić, czy problem leży w samym czujniku, przewodzie, pierścieniu impulsowym czy w module. Poniżej pokazuję, jak sprawdzić czujnik ABS w sposób, który pozwala odróżnić realną awarię od fałszywego tropu i nie przepłacić za niepotrzebną wymianę.
Najkrótsza droga do trafnej diagnozy
- Nie zaczynaj od wymiany. Najpierw odczytaj błędy i sprawdź dane bieżące z każdego koła.
- Rozróżnij typ czujnika. Inaczej testuje się czujnik pasywny, a inaczej aktywny.
- Sprawdź instalację. Przerwany przewód, zaśniedziała wtyczka albo luz łożyska potrafią dać identyczne objawy jak uszkodzony sensor.
- Przy czujniku pasywnym liczy się pomiar napięcia AC podczas ręcznego obracania kołem.
- Przy czujniku aktywnym ważniejsze są zasilanie, masa i obraz sygnału niż sam pomiar oporu.
- Po naprawie skasuj błędy i zrób jazdę próbną z podłączoną diagnostyką.
Objawy, które naprawdę wskazują na problem z czujnikiem

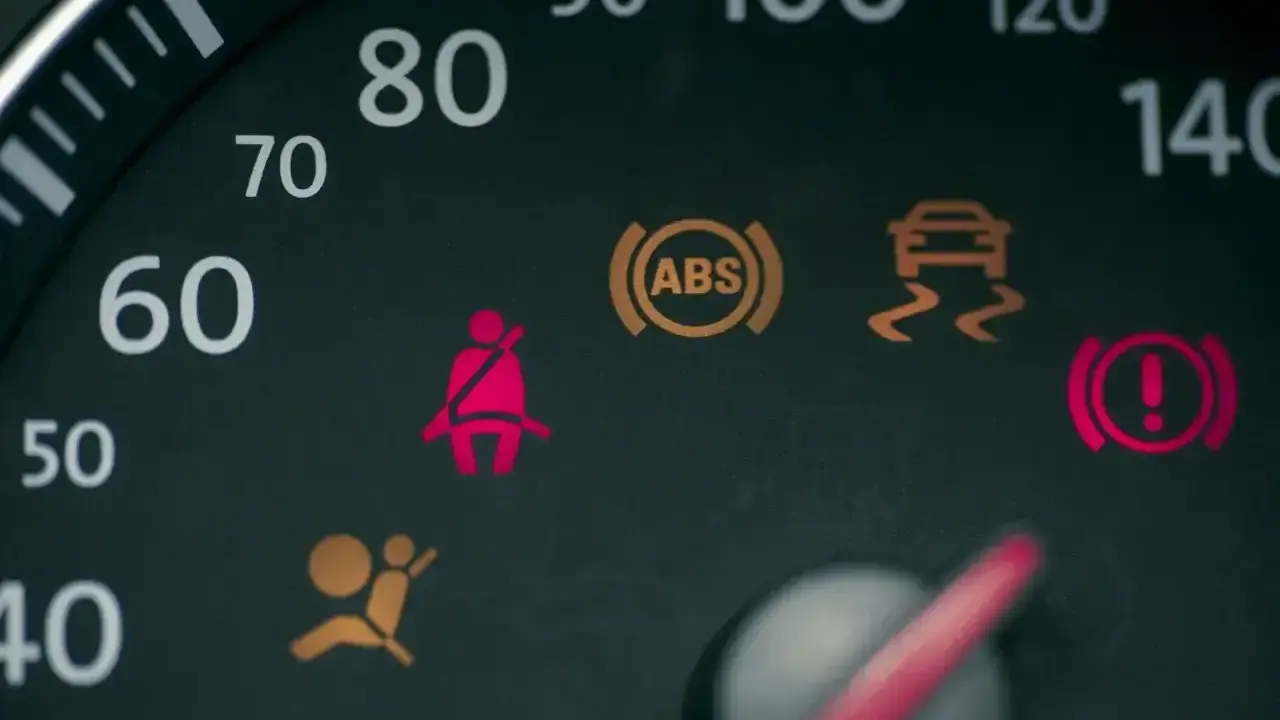

Najczęściej pierwszym sygnałem jest zapalona kontrolka ABS, ale sama lampka jeszcze niczego nie przesądza. Z mojego doświadczenia wynika, że dużo cenniejsze są objawy towarzyszące: błędy dotyczące jednego konkretnego koła, dziwne interwencje układu trakcji, komunikaty o usterce ESP albo zmienne wskazania prędkości kół w danych bieżących. Jeśli układ zaczyna działać nieprzewidywalnie przy małej prędkości, na nierównościach albo po skręcie kierownicy, podejrzenie pada zwykle na czujnik, wiązkę lub pierścień impulsowy.
Warto też pamiętać, że awaria czujnika nie zawsze oznacza całkowity brak działania ABS. Czasem system tylko ogranicza funkcje pomocnicze, a innym razem zapisuje błąd, choć sam sensor jeszcze podaje sygnał, ale robi to niestabilnie. To właśnie dlatego diagnoza ma sens dopiero wtedy, gdy porównasz objawy z odczytem błędów i zachowaniem poszczególnych kół. Następny krok to ustalenie, z jakim typem czujnika masz do czynienia.
Czym różni się test czujnika pasywnego i aktywnego
To ważne rozróżnienie, bo od niego zależy cały dalszy pomiar. Czujnik pasywny działa bez dodatkowego zasilania i da się go oceniać w prosty sposób miernikiem w funkcji napięcia AC. Czujnik aktywny wymaga zasilania, a jego sygnał najlepiej analizować na danych bieżących lub oscyloskopem. Mierzenie samego oporu w aktywnym czujniku zwykle prowadzi donikąd.
| Typ czujnika | Jak go testować | Na co uważać | Wniosek praktyczny |
|---|---|---|---|
| Pasywny, indukcyjny | Miernik AC, czasem pomiar oporu, obserwacja sygnału przy obracaniu kołem | Sygnał zależy od prędkości obrotu i stanu pierścienia impulsowego | Da się go sprawdzić bez zaawansowanego sprzętu, ale trzeba obracać kołem płynnie i wolno |
| Aktywny, np. Hall/magnetorezystancyjny | Diagnostyka komputerowa, live data, oscyloskop, kontrola zasilania i masy | Nie mierzy się go jak zwykłej cewki; opór nie daje wiarygodnego wyniku | Tu najważniejszy jest sygnał w czasie rzeczywistym, a nie sam wynik „na sucho” |
Jeśli nie wiesz, jaki typ zamontowano w aucie, nie zgaduję na ślepo. Sprawdzam dokumentację, numer części albo po prostu zachowanie układu na skanerze. Właśnie dlatego diagnoza komputerowa i oględziny mechaniczne powinny iść razem, a nie jedna po drugiej bez planu.
Krok po kroku sprawdzam sygnał, zasilanie i pierścień impulsowy
Gdy mam już objaw i typ czujnika, przechodzę do testu. Najpierw odczytuję kody błędów i dane bieżące, bo to pozwala szybko wskazać konkretne koło. Potem sprawdzam wiązkę, wtyczkę, miejsce montażu sensora i stan pierścienia impulsowego, zanim w ogóle zacznę wymieniać części. Z praktyki wiem, że właśnie na tym etapie wychodzi najwięcej „fałszywych” awarii.
- Odczytaj błędy i dane bieżące. Porównaj prędkości wszystkich kół podczas powolnej jazdy lub przy ręcznym obracaniu koła. Jeśli jedno koło pokazuje skoki, zera albo wyraźnie odstaje od reszty, masz pierwszy trop.

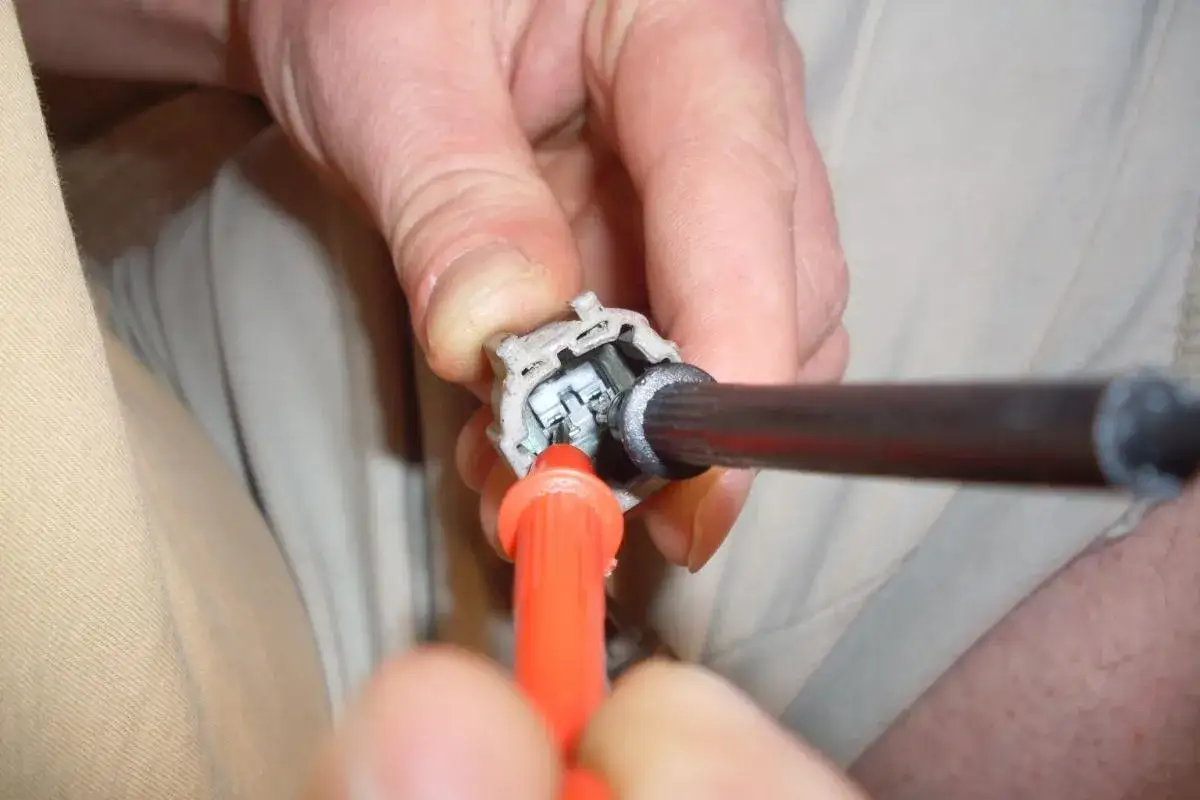

- Sprawdź instalację. Obejrzyj przewód od czujnika do wtyczki, zwłaszcza miejsca zgięcia przy zwrotnicy. Szukaj przetarć, korozji, śladów wody i luźnych pinów.
- Zweryfikuj mechanikę koła. Złap koło na godzinie 12 i 6 i sprawdź, czy nie ma wyczuwalnego luzu. Zużyte łożysko potrafi zaburzyć odczyt bardziej niż sam czujnik.
- Przy czujniku pasywnym wykonaj pomiar AC. Unieś koło, zabezpiecz auto klinami, zwolnij hamulec postojowy i obracaj koło ręcznie w równym tempie. Przy takim teście sygnał powinien pojawić się już przy wolnym obrocie; praktycznie przyjmuje się, że wartość rzędu 0,25 V AC jest dolnym poziomem, który pozwala uznać pomiar za użyteczny.
- Przy czujniku aktywnym sprawdź zasilanie i masę. Tu liczy się napięcie dochodzące do czujnika i przebieg sygnału. Jeżeli zasilanie jest poprawne, a dane bieżące nadal nie pokazują zmian, problem może siedzieć w samym sensorze, pierścieniu magnetycznym albo wiązce.
- Obserwuj sygnał oscyloskopem, jeśli masz taką możliwość. To najpewniejszy sposób, żeby zobaczyć zakłócenia, przerwy i nieregularności. W zdrowym układzie przebieg powinien być stabilny i powtarzalny podczas równomiernego obrotu koła.
- Skasuj błędy i zrób jazdę próbną. Jeśli po wykasowaniu i przejechaniu kilku kilometrów problem wraca, nie kończ diagnozy na samym kodzie usterki. Trzeba wrócić do sygnału, wiązki albo mechaniki piasty.
Przy testach warto zachować porządek: najpierw elektronika, potem mechanika, a nie odwrotnie. Jeśli zaczniesz od wymiany sensora, a dopiero później odkryjesz uszkodzoną koronę magnetyczną albo przetarty przewód, zapłacisz dwa razy. I właśnie tego da się uniknąć, kiedy diagnoza jest prowadzona metodycznie. To prowadzi do najczęstszych pułapek, które potrafią udawać awarię czujnika.
Co jeszcze potrafi udawać uszkodzony czujnik ABS
Najwięcej błędów diagnostycznych bierze się z założenia, że każdy kod dotyczący koła oznacza czujnik. W praktyce bardzo często winny jest przewód, korozja na złączu, zabrudzenie w miejscu montażu albo uszkodzony pierścień impulsowy. Jeśli sensor siedzi w piaście zintegrowanej z łożyskiem, problem bywa jeszcze bardziej podstępny, bo awaria nie dotyczy samego elementu elektronicznego, tylko całego zespołu.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić jako pierwsze |
|---|---|---|
| Błąd wraca po ruszeniu kierownicą lub na dziurach | Przerwany albo nadłamany przewód | Wiązkę przy zwrotnicy, mocowanie i wtyczkę |
| Odchyłka tylko przy bardzo małej prędkości | Aktwny czujnik, pierścień magnetyczny lub szczelina montażowa | Live data, zasilanie, stan enkodera w piaście |
| Błąd po wymianie łożyska lub piasty | Uszkodzony pierścień impulsowy albo nieprawidłowy montaż | Elementy w piaście, osiowość, luz łożyska |
| ABS działa losowo po deszczu | Wilgoć i korozja w złączu | Pinów wtyczki, stan uszczelnienia, ślady utlenienia |
| Kontrolka świeci, ale czujnik „na mierniku” wygląda dobrze | Problem z sygnałem w ruchu, nie ze statycznym pomiarem | Oscyloskop lub dane bieżące podczas jazdy |
Tu właśnie wychodzi największa różnica między mechaniczną wymianą a prawdziwą diagnostyką. Czujnik może być sprawny, ale jeśli pierścień jest pęknięty albo łożysko ma luz, sterownik i tak dostaje błędny sygnał. Dlatego nie wystarczy sprawdzić samego elementu na stole. Trzeba jeszcze zobaczyć, jak pracuje w samochodzie.
Po naprawie nie kończ pracy na zgaszonej kontrolce
Jeżeli wymieniłeś czujnik, wyczyściłeś styk albo naprawiłeś przewód, nie zakładaj, że sprawa jest zamknięta. Najpierw trzeba skasować zapisane błędy, a potem wykonać jazdę próbną z podłączoną diagnostyką. W wielu autach układ ABS jest połączony z innymi sterownikami, więc ślad po usterce może pojawić się również poza samym modułem ABS.
Po jeździe próbnej odczytuję pamięć błędów jeszcze raz i sprawdzam, czy parametr koła zachowuje się stabilnie. Jeśli przebieg sygnału jest równy, a kod nie wraca, naprawa była trafiona. Jeśli błąd pojawia się ponownie, wracam do wiązki, zasilania i pierścienia impulsowego, bo właśnie tam najczęściej kryje się prawdziwy problem. To prostsze niż zgadywanie i dużo tańsze niż kolejna przypadkowa wymiana.
Najlepiej działa podejście warstwowe: najpierw objawy, potem odczyt błędów, dalej pomiar sygnału, a na końcu próba drogowa. W praktyce taka kolejność pozwala szybko odróżnić uszkodzony czujnik od problemu w instalacji albo łożysku z enkoderem. Jeśli po czyszczeniu, sprawdzeniu zasilania i jeździe próbnej usterka nadal wraca, szukam już głębiej w wiązce, piaście albo sterowniku ABS, zamiast wymieniać części w ciemno.
