Wał kardana to element, który przenosi moment obrotowy między częściami układu napędowego wtedy, gdy silnik, skrzynia biegów i oś napędzana nie leżą na jednej linii. W praktyce kierowca najczęściej zaczyna o nim myśleć dopiero wtedy, gdy pojawiają się wibracje, stuki albo szarpanie przy ruszaniu. Poniżej wyjaśniam, jak ten układ działa, z czego się składa, po czym rozpoznać zużycie i kiedy naprawa ma sens finansowy.
Oto najważniejsze rzeczy, które warto wiedzieć od razu
- To podzespół spotykany głównie w autach z napędem tylnym, 4x4, dostawczych i terenowych.
- Najczęściej zużywają się krzyżaki, podpory, łożyska i gumowe łączniki.
- Drgania przy przyspieszaniu, stuki przy ruszaniu i metaliczny hałas to typowe sygnały ostrzegawcze.
- Po każdej naprawie związanej z rozbieraniem, spawaniem lub wymianą elementów potrzebne jest dynamiczne wyważenie.
- Proste naprawy bywają relatywnie tanie, ale odkładanie diagnostyki szybko podnosi rachunek.
Czym jest ten element i gdzie pracuje w aucie
W samochodzie ten układ łączy dwa punkty napędu, które często są od siebie oddalone i pracują pod kątem. Najprościej mówiąc, chodzi o przeniesienie obrotów z jednego końca układu na drugi bez utraty płynności pracy całego napędu. Z tego powodu spotkasz go głównie w autach z napędem na tył, w SUV-ach, pickupach, busach oraz w wielu konstrukcjach 4x4.
W codziennej rozmowie kierowcy często mieszają nazwy: raz mówią o całym wale napędowym, innym razem o samym przegubie krzyżakowym. To nie jest duży błąd, ale warto rozróżniać pojęcia, bo od tego zależy diagnostyka i koszt naprawy. Inny problem ma zużyty krzyżak, a inny skrzywiona rura wału albo padnięta podpora.
W autach z przednim napędem taki układ nie jest główną drogą przeniesienia momentu na koła, dlatego kierowcy rzadziej kojarzą go z awarią. Tam rolę podobną pod względem funkcji pełnią półosie i przeguby homokinetyczne. Żeby zrozumieć, skąd biorą się pulsacje i drgania, trzeba przejść do samej geometrii pracy przegubu.
Jak przenosi napęd i dlaczego nie robi tego idealnie równomiernie
Sercem układu jest przegub krzyżakowy, czyli rozwiązanie pozwalające łączyć wały ustawione pod kątem. Taki przegub dobrze radzi sobie z przenoszeniem siły napędowej, ale ma jedną istotną cechę: przy pracy pod kątem prędkość obrotowa po drugiej stronie nie jest idealnie stała. Im większe wychylenie, tym wyraźniejszy efekt pulsowania.
Właśnie dlatego pojedynczy przegub Kardana nie zawsze wystarcza. W praktyce stosuje się dwa przeguby ustawione właściwie względem siebie albo cały układ z podporą pośrednią, żeby zminimalizować nierówności pracy. Dla kierowcy oznacza to mniej drgań, ciszej pracujący napęd i mniejsze obciążenie skrzyni oraz mostu.
Przy pracy pod umiarkowanym kątem taki przegub jest bardzo skuteczny, ale nie jest rozwiązaniem uniwersalnym. Gdy kąt rośnie za mocno albo geometria układu jest źle ustawiona, zaczynają się wibracje, które łatwo pomylić z problemem kół, półosi albo nawet zawieszenia. Właśnie dlatego sama teoria nie wystarcza, a w praktyce liczy się cały zestaw elementów napędu.
Z czego składa się układ i które części zużywają się najszybciej
Najbardziej awaryjne są zwykle nie sam wał jako taki, lecz jego elementy eksploatacyjne. To dobra wiadomość, bo w wielu przypadkach nie trzeba wymieniać wszystkiego. Trzeba jednak dobrze zdiagnozować, co faktycznie padło, bo objawy kilku usterek bywają bardzo podobne.
| Element | Za co odpowiada | Co zwykle dzieje się przy zużyciu |
|---|---|---|
| Krzyżak | Łączy części wału i pozwala mu pracować pod kątem | Pojawia się luz, stuki przy ruszaniu i metaliczny odgłos przy zmianie obciążenia |
| Podpora z łożyskiem | Stabilizuje dłuższy wał i tłumi drgania | Występuje głuche pukanie spod podłogi, drżenie przy przyspieszaniu i wyraźne bicie |
| Widełki i połączenia wielowypustowe | Przenoszą moment obrotowy między segmentami | Zużycie daje luz, szarpanie i nierówną pracę przy zmianie gazu |
| Łącznik elastyczny | Wygasza część drgań i odciąża układ | Pęknięcia gumy powodują stuki, szarpnięcia i wyraźny luz na połączeniu |
| Rura wału | Stanowi główny nośnik całego zespołu | Po uderzeniu lub niewłaściwej naprawie może być skrzywiona i wymagać prostowania albo wymiany |
| Wyważenie dynamiczne | Zapewnia płynną pracę przy wysokiej prędkości obrotowej | Po spawaniu, wymianie krzyżaka lub skróceniu pojawiają się wibracje, jeśli nie wykonano wyważenia |
Jeżeli któryś z tych elementów zaczyna mieć luz, objawy szybko wychodzą na zewnątrz. I właśnie po nich najłatwiej rozpoznać, że problem dotyczy napędu, a nie na przykład samych kół.

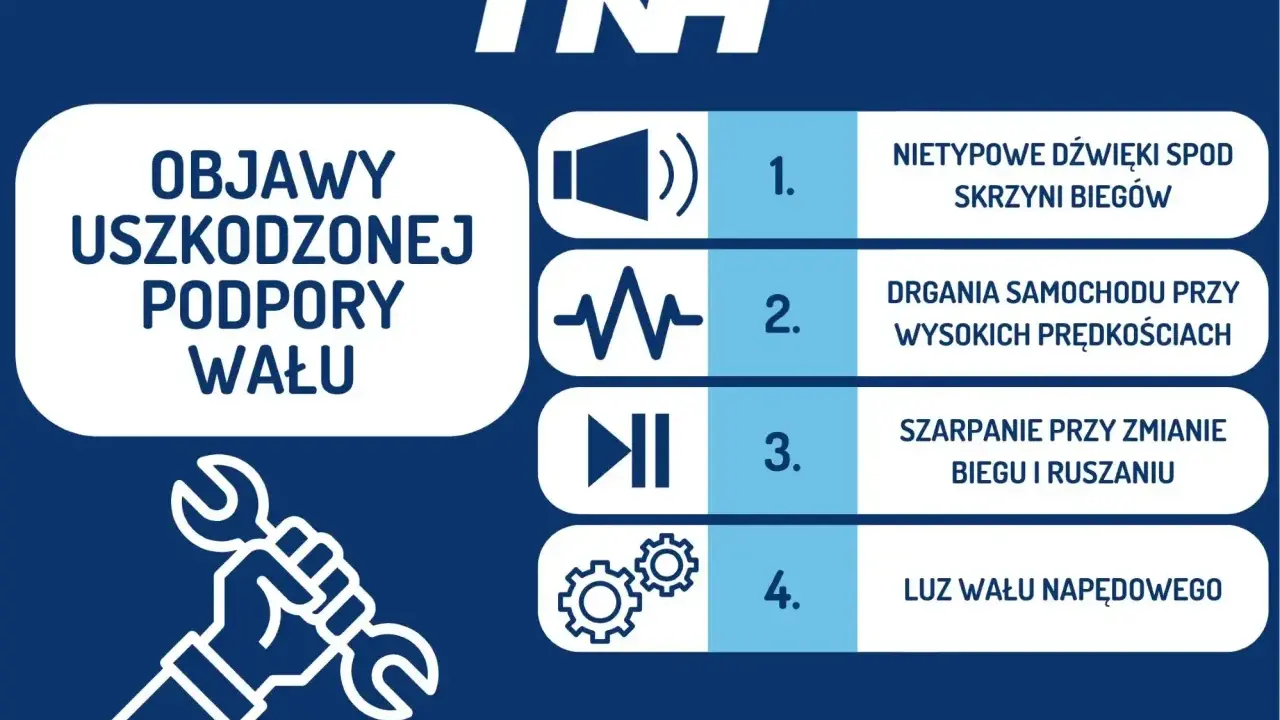

Po czym poznać zużycie zanim dojdzie do poważnej awarii
Gdy trafia do mnie samochód z takim problemem, nie zaczynam od zgadywania. Najpierw sprawdzam, kiedy objaw się pojawia: przy ruszaniu, przy określonej prędkości, pod obciążeniem czy po puszczeniu gazu. To dużo mówi o źródle usterki i pozwala nie wymieniać części w ciemno.
| Objaw | Najczęstsza przyczyna | Co warto sprawdzić w pierwszej kolejności |
|---|---|---|
| Stuki przy ruszaniu | Luz na krzyżaku, podporze albo połączeniu wielowypustowym | Ręczny test luzu, stan gum i łożysk, ślady wycieku smaru |
| Drgania przy przyspieszaniu | Niewyważenie, skrzywienie rury, zużyty przegub | Wyważenie, bicie wału, stan mocowań i osiowość połączeń |
| Metaliczny terkot albo zgrzyt | Suchy lub zużyty krzyżak | Luz promieniowy, opór przy obracaniu ręką, stan smarowania |
| Głuche pukanie spod podłogi | Uszkodzona podpora albo wybite mocowanie | Łożysko podpory, guma nośna, śruby i mocowania do nadwozia |
| Szarpanie przy zmianie gazu | Luz w przegubie lub na wieloklinie | Sprawdzenie, czy luz pojawia się przy obciążeniu i odjęciu napędu |
Warto uważać na mylenie tych symptomów z uszkodzonymi oponami, niewyważonym kołem albo problemem z poduszką skrzyni biegów. Objawy są podobne, ale różni się moment ich występowania. Jeśli wibracja pojawia się głównie pod obciążeniem i znika po odpuszczeniu gazu, to dla mnie mocny sygnał, że trzeba patrzeć właśnie na napęd.
Najgorszy błąd to czekanie, aż hałas stanie się głośniejszy sam z siebie. W tym układzie mała usterka potrafi szybko pociągnąć za sobą kolejne elementy, więc lepiej przejść od symptomów do kalkulacji naprawy niż od razu do kosztownej awarii.
Naprawa, regeneracja i koszty, które warto znać
Najuczciwsza odpowiedź brzmi: nie każda usterka oznacza wymianę całego zespołu. Jeśli zużyty jest tylko krzyżak albo podpora, regeneracja bywa rozsądnym wyborem. Jeżeli jednak rura jest skrzywiona, kilka elementów ma luzy, a wał po wcześniejszych naprawach nie trzyma geometrii, wtedy pełna wymiana może wyjść taniej niż składanie wszystkiego po kilka razy.
| Usługa | Orientacyjny koszt w Polsce | Kiedy ma sens |
|---|---|---|
| Sprawdzenie i weryfikacja | 0-100 zł | Na start, przed decyzją o naprawie |
| Wymiana krzyżaka | 40-100 zł | Gdy luz dotyczy tylko jednego przegubu |
| Wymiana podpory | 40-150 zł | Przy buczeniu, głuchym pukaniu i biciu wału |
| Demontaż i montaż wału | 200-400 zł | Gdy trzeba wyjąć cały element z auta |
| Wyważenie jednoczęściowego wału | 200-300 zł | Po naprawach wpływających na geometrię lub masę |
| Pełniejsza regeneracja | 450-950 zł | Przy kilku zużytych elementach naraz |
| Nowy zamiennik | 1200-3000 zł | Gdy stary wał jest mocno zużyty albo nieopłacalny do odbudowy |
| Oryginał OEM | 5000-8000 zł | W droższych modelach i przy wysokich wymaganiach jakościowych |
Po wymianie krzyżaka, prostowaniu rury, spawaniu albo skracaniu wału wyważenie dynamiczne nie jest dodatkiem, tylko koniecznością. Bez tego auto może nadal drżeć, a nowo zamontowana część szybciej się zużyje. To właśnie dlatego dobry serwis nie kończy pracy na samym montażu.
Jeśli mam wybierać między tanią naprawą bez wyważenia a droższą, ale kompletną regeneracją, zwykle wybieram tę drugą. Oszczędność na pierwszym etapie często wraca w postaci kolejnych wizyt i większych kosztów po drodze. Da się temu skutecznie zapobiec, jeśli od razu patrzy się na cały układ, a nie tylko na najbardziej widoczny uszkodzony fragment.
Jak nie dopuścić do kosztowniejszej awarii napędu
Najlepsza profilaktyka jest prosta i wcale nie wymaga specjalistycznej wiedzy. Wystarczy reagować na pierwsze objawy, nie ignorować drgań po naprawie zawieszenia albo skrzyni oraz sprawdzać stan elementów gumowych i łożysk po zimie, po uderzeniu w krawężnik czy po jeździe w terenie. W takich warunkach napęd dostaje więcej niż na co dzień i szybciej wychodzą jego słabe punkty.
- Nie jeźdź długo z drganiami przy przyspieszaniu, bo zużycie zwykle przyspiesza lawinowo.
- Jeśli auto ma smarowalne krzyżaki, trzymaj się zaleceń serwisowych dotyczących smarowania.
- Po każdej naprawie wpływającej na położenie wału sprawdzaj, czy wykonano wyważenie.
- Przy zakupie używanego auta z tylnym napędem zwróć uwagę na hałas spod podłogi podczas ruszania i odpuszczania gazu.
- Wybieraj warsztat, który potrafi nie tylko wymienić część, ale też zmierzyć bicie, luzy i geometrię całego układu.
W praktyce ten podzespół rzadko psuje się bez ostrzeżenia. Jeśli wyłapiesz pierwsze stuki, wibracje albo luz na połączeniach, zwykle da się zatrzymać temat na etapie regeneracji zamiast wymiany całego zespołu. To najkrótsza droga do tańszej naprawy i spokojniejszej jazdy.
