Wentylator nie działa? Znajdź czujnik wentylatora chłodnicy i napraw!

Zastanawiasz się, gdzie dokładnie znajduje się czujnik wentylatora chłodnicy w Twoim samochodzie i jak rozpoznać, czy to właśnie on jest przyczyną problemów z przegrzewaniem się silnika? W tym artykule przeprowadzę Cię przez meandry układu chłodzenia, wyjaśniając różnice między starszymi a nowszymi rozwiązaniami, typowe lokalizacje czujnika oraz proste metody diagnostyki, które pozwolą Ci zaoszczędzić czas i pieniądze.

Kluczowe różnice w czujnikach wentylatora: od termowłącznika do ECT

Czujnik wentylatora chłodnicy, często określany jako termowłącznik, to kluczowy element w systemie chłodzenia każdego samochodu. Jego podstawowym zadaniem jest monitorowanie temperatury płynu chłodzącego i automatyczne uruchamianie wentylatora, gdy temperatura osiągnie ustalony próg krytyczny. Dzięki temu silnik jest chroniony przed przegrzaniem, co jest szczególnie ważne podczas jazdy w korkach czy w upalne dni, kiedy przepływ powietrza przez chłodnicę jest ograniczony.

Ewolucja motoryzacji przyniosła znaczące zmiany w konstrukcji i funkcjonowaniu tego elementu. W starszych modelach samochodów mieliśmy do czynienia z prostym, niezależnym termowłącznikiem, który był wkręcany bezpośrednio w chłodnicę. Działał on na zasadzie bimetalu lub termistora, bezpośrednio zamykając obwód wentylatora po osiągnięciu określonej temperatury. Było to rozwiązanie skuteczne, ale dość proste.

W nowszych pojazdach sytuacja jest nieco bardziej skomplikowana, a jednocześnie bardziej precyzyjna. Funkcję "czujnika wentylatora" przejął tu czujnik temperatury płynu chłodzącego (ECT Engine Coolant Temperature). To właśnie on wysyła sygnał do sterownika silnika (ECU), a ten na podstawie odczytu decyduje o włączeniu wentylatora. Stąd też często pojawia się zamieszanie użytkownicy szukają tradycyjnego termowłącznika w chłodnicy, podczas gdy w ich aucie jego rola została zintegrowana z bardziej zaawansowanym systemem.

Wspomniany sterownik silnika (ECU) w nowoczesnych samochodach odgrywa centralną rolę w zarządzaniu układem chłodzenia. Otrzymując dane z czujnika ECT, ECU nie tylko decyduje o włączeniu wentylatora, ale może również regulować jego prędkość obrotową, a nawet opóźniać jego wyłączenie po zgaszeniu silnika, aby zapewnić optymalne warunki termiczne. To pozwala na znacznie bardziej precyzyjne i efektywne zarządzanie temperaturą pracy silnika, co przekłada się na jego dłuższą żywotność i lepszą ekonomikę.

Gdzie dokładnie znajdziesz czujnik wentylatora chłodnicy?

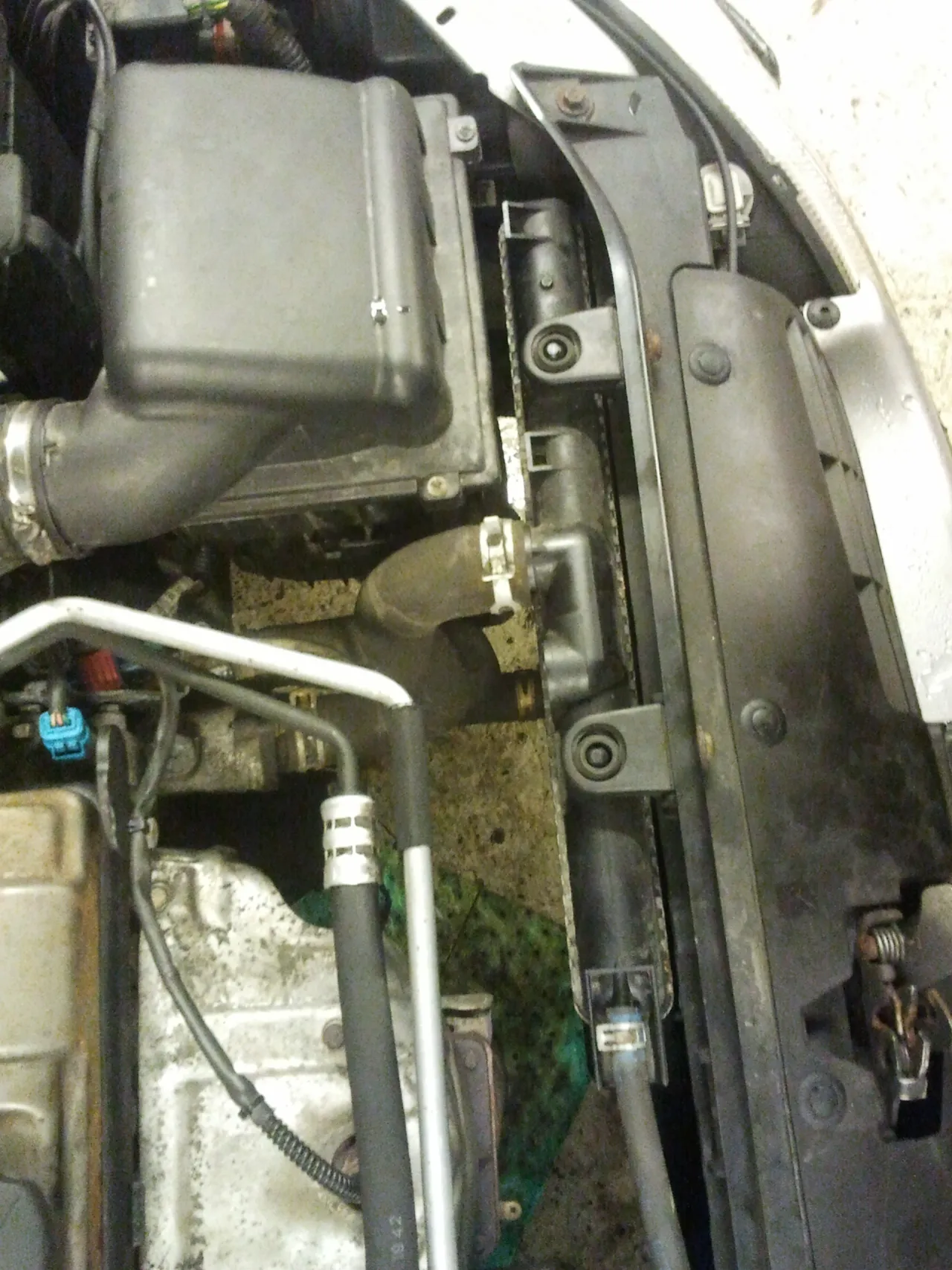

Lokalizacja czujnika wentylatora chłodnicy to kwestia, która potrafi zaskoczyć, ponieważ jest ona silnie uzależniona od modelu i rocznika pojazdu. W klasycznych, starszych samochodach, takich jak popularne Renault Clio II, czujnik wentylatora (termowłącznik) jest zazwyczaj wkręcony bezpośrednio w chłodnicę. Najczęściej znajdziesz go w jej bocznej części może to być na górze, na dole lub pośrodku, w zależności od konstrukcji chłodnicy i silnika. Warto zacząć poszukiwania od tych miejsc, śledząc przewody prowadzące do wentylatora.

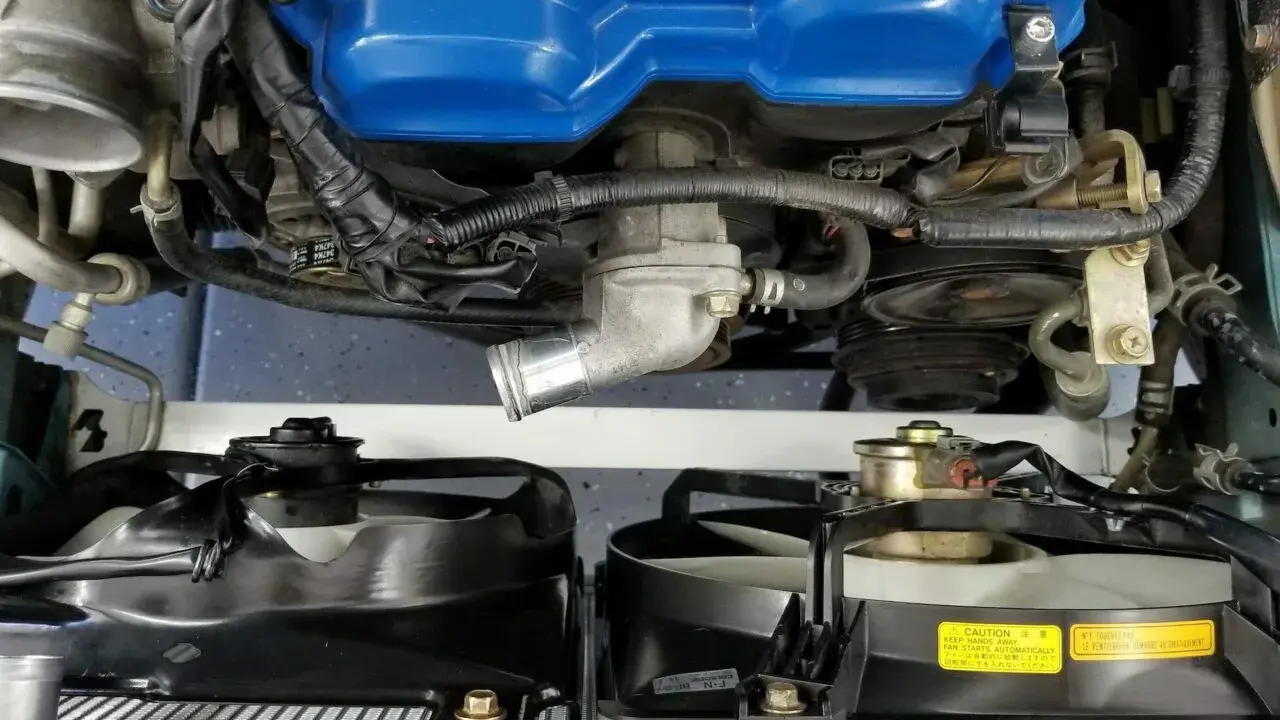

W nowszych pojazdach, gdzie, jak już wspomniałem, funkcję uruchamiania wentylatora przejął czujnik temperatury płynu chłodzącego (ECT), jego umiejscowienie jest inne. Bardzo często czujnik ECT znajduje się w obudowie termostatu. Jest to logiczne, ponieważ termostat jest punktem kontrolnym dla przepływu płynu chłodzącego, a więc idealnym miejscem do pomiaru jego temperatury. Przykładem mogą być tu silniki Z18XE w Oplach Astra czy też jednostki napędowe w popularnych modelach VW Golf.

Oczywiście, obudowa termostatu to nie jedyne miejsce, gdzie można znaleźć czujnik ECT w nowszych autach. Czasem producenci umieszczają go w innych strategicznych punktach układu chłodzenia. Może to być na przykład w okolicach głowicy silnika, jak ma to miejsce w niektórych modelach Fiata Panda, lub nawet na obudowie pompy wodnej, co można zaobserwować w niektórych wersjach Hondy Civic. Zawsze warto zajrzeć do instrukcji serwisowej swojego samochodu, aby mieć pewność.

• VW Golf: Czujnik temperatury płynu chłodzącego (ECT) zazwyczaj znajduje się w obudowie termostatu.
• Opel Astra (np. Z18XE): Czujnik ECT jest często umieszczony w obudowie termostatu.
• Fiat Panda: Czujnik ECT może być zlokalizowany w okolicach głowicy silnika.
• Renault Clio II: Tradycyjny termowłącznik wentylatora jest wkręcony bezpośrednio w boczną część chłodnicy.
• Honda Civic: Czujnik ECT bywa montowany na obudowie pompy wodnej.

Wentylator nie działa? Jak rozpoznać przyczynę awarii

Awaria czujnika wentylatora chłodnicy może prowadzić do poważnych konsekwencji, włącznie z przegrzaniem silnika. Dlatego tak ważne jest, aby umieć rozpoznać typowe objawy, które mogą wskazywać na jego uszkodzenie. Jako doświadczony kierowca i mechanik, mogę powiedzieć, że najczęściej spotykane sygnały to:

• Wentylator nie włącza się pomimo wysokiej temperatury silnika: To jest najbardziej niebezpieczny objaw. Jeśli wskaźnik temperatury na desce rozdzielczej zbliża się do czerwonego pola, a wentylator milczy, istnieje wysokie ryzyko przegrzania silnika.
• Wentylator pracuje bez przerwy: Jeśli wentylator włącza się zaraz po uruchomieniu silnika i pracuje nieprzerwanie, nawet gdy silnik jest zimny, to również świadczy o problemie. Może to prowadzić do szybszego zużycia wentylatora i rozładowania akumulatora.

Poza tymi dwoma głównymi objawami, istnieją również inne sygnały, które mogą wskazywać na problem z czujnikiem lub szerzej z układem chłodzenia. Zwróć uwagę na:

• Nieprawidłowe wartości na wskaźniku temperatury: Jeśli wskaźnik temperatury na desce rozdzielczej pokazuje dziwne, niestabilne lub całkowicie błędne wartości, to może być znak, że czujnik ECT (który często pełni też funkcję czujnika dla wskaźnika) działa nieprawidłowo.
• Świecąca kontrolka "check engine": W nowszych autach, uszkodzenie czujnika temperatury płynu chłodzącego często skutkuje zapaleniem się kontrolki "check engine" na desce rozdzielczej. System diagnostyki pokładowej (OBD-II) może wówczas zapisać kody błędów, takie jak P0115-P0119.
• Zwiększone zużycie paliwa i nierówna praca silnika: Kiedy ECU otrzymuje błędne dane o temperaturze silnika, może to wpływać na skład mieszanki paliwowo-powietrznej, prowadząc do zwiększonego spalania i niestabilnej pracy jednostki napędowej.

Zanim jednak zabierzesz się za diagnostykę samego czujnika, zawsze w pierwszej kolejności sprawdź proste elementy, takie jak bezpieczniki i przekaźniki wentylatora. W mojej praktyce często okazywało się, że to właśnie one były przyczyną problemu, a nie sam czujnik. To szybka i tania weryfikacja, która może zaoszczędzić Ci wiele czasu i nerwów.

Samodzielna diagnostyka czujnika wentylatora krok po kroku

Jeśli podejrzewasz awarię czujnika wentylatora, istnieje kilka prostych testów, które możesz przeprowadzić samodzielnie, zanim zdecydujesz się na wizytę w warsztacie. Pierwszym krokiem jest prosty test obserwacyjny: rozgrzej silnik na postoju do temperatury roboczej. Obserwuj wskaźnik temperatury i słuchaj, czy wentylator chłodnicy włącza się automatycznie. Jeśli temperatura rośnie, a wentylator milczy, może to wskazywać na problem z czujnikiem, ale także z przekaźnikiem, bezpiecznikiem lub samym silnikiem wentylatora.

Kolejnym, bardzo popularnym testem, jest tak zwany test "na zwarcie". Kiedy silnik jest zimny i wyłączony, odłącz wtyczkę od czujnika wentylatora (lub czujnika ECT, w zależności od konstrukcji). Następnie ostrożnie zmostkuj piny we wtyczce za pomocą kawałka przewodu lub spinacza biurowego. Jeśli wentylator uruchomi się po zmostkowaniu, oznacza to, że obwód wentylatora (silnik, przekaźnik, bezpiecznik) jest sprawny, a najprawdopodobniej uszkodzony jest sam czujnik. Pamiętaj jednak, aby zachować ostrożność i nie uszkodzić pinów ani nie spowodować zwarcia w instalacji elektrycznej!

Dla bardziej zaawansowanych użytkowników lub tych, którzy chcą mieć pewność, polecam pomiar rezystancji czujnika za pomocą multimetru. W tym celu należy wymontować czujnik i zanurzyć go w naczyniu z wodą, którą będziemy stopniowo podgrzewać, mierząc jednocześnie temperaturę i rezystancję. Prawidłowo działający czujnik NTC (Negative Temperature Coefficient), czyli większość czujników temperatury, będzie wykazywał spadek rezystancji wraz ze wzrostem temperatury. Porównaj uzyskane wartości z danymi serwisowymi dla Twojego modelu samochodu jeśli pomiary znacznie odbiegają od normy, czujnik kwalifikuje się do wymiany.

Pamiętaj, że prawidłowe wartości rezystancji czujnika są specyficzne dla każdego modelu samochodu i można je znaleźć w instrukcji serwisowej lub bazach danych producenta.

Wymiana czujnika wentylatora chłodnicy: DIY czy warsztat i koszty

Decyzja o samodzielnej wymianie czujnika wentylatora chłodnicy czy powierzeniu jej warsztatowi zależy od Twoich umiejętności i dostępu do narzędzi. Samodzielna wymiana ma sens, jeśli czujnik jest łatwo dostępny (np. wkręcony w chłodnicę) i posiadasz podstawowe narzędzia. Pamiętaj jednak, że w wielu przypadkach konieczne będzie częściowe spuszczenie płynu chłodzącego, aby uniknąć jego wycieku. Zawsze używaj odpowiedniego momentu dokręcania, aby nie uszkodzić gwintu w chłodnicy lub obudowie termostatu. Jeśli czujnik jest trudno dostępny lub nie czujesz się pewnie z pracami przy układzie chłodzenia, lepiej zlecić to mechanikowi.

Jeśli chodzi o koszty, to sam czujnik (czy to tradycyjny termowłącznik, czy czujnik ECT) nie jest drogim elementem. W Polsce ceny wahają się zazwyczaj od 30 do 150 zł. Oczywiście, ostateczna cena zależy od konkretnego modelu samochodu oraz od producenta części markowe zamienniki lub części oryginalne będą droższe niż te z niższej półki.

Koszt robocizny wymiany czujnika w warsztacie jest również stosunkowo niski, ponieważ jest to zazwyczaj prosta i szybka operacja. Możesz spodziewać się wydatku rzędu 50 do 200 zł za samą usługę. Oznacza to, że łączny koszt wymiany czujnika wentylatora chłodnicy (część plus robocizna) często zamyka się w kwocie poniżej 200 zł. Według moich szacunków, średni koszt samej usługi wymiany w 2026 roku to około 95 zł, co czyni tę naprawę jedną z bardziej przystępnych.

Co po zlokalizowaniu czujnika? Dalsze kroki i profilaktyka

Po przeprowadzeniu diagnostyki i zlokalizowaniu czujnika, kluczowe jest prawidłowe zinterpretowanie wyników. Jeśli test "na zwarcie" spowodował uruchomienie wentylatora, a pomiary multimetrem wyraźnie odbiegają od normy, to z dużym prawdopodobieństwem problem leży w uszkodzonym czujniku. W takiej sytuacji jego wymiana powinna rozwiązać problem. Pamiętaj jednak, że brak reakcji wentylatora podczas testu obserwacyjnego może wskazywać również na inne przyczyny, takie jak uszkodzone bezpieczniki, przekaźniki, przerwy w okablowaniu, a nawet awaria samego silnika wentylatora. Zawsze warto sprawdzić te elementy, zanim zdecydujesz się na wymianę czujnika, aby uniknąć niepotrzebnych kosztów.

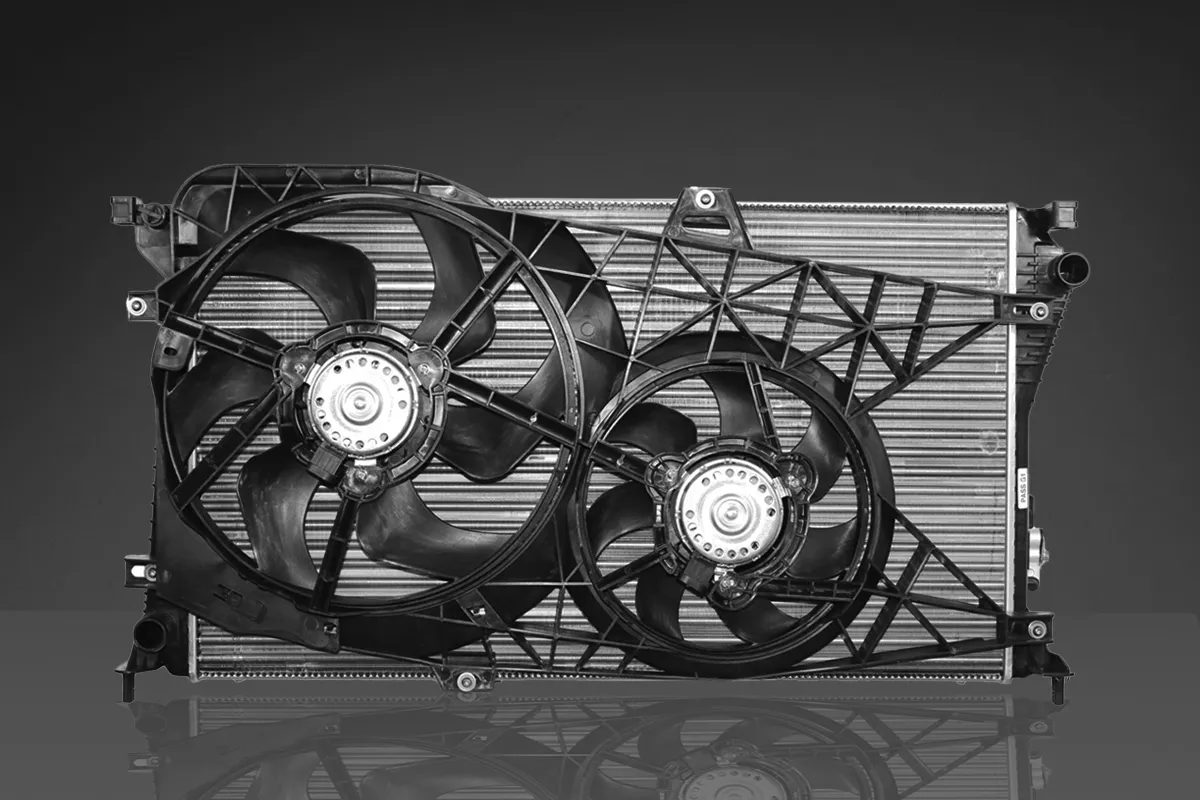

Aby zapobiegać przyszłym awariom układu chłodzenia i zapewnić jego długie i bezproblemowe działanie, warto stosować się do kilku prostych zasad profilaktyki:

• Regularne sprawdzanie poziomu płynu chłodzącego: Upewnij się, że poziom płynu w zbiorniczku wyrównawczym znajduje się między oznaczeniami MIN i MAX. Niski poziom może prowadzić do przegrzewania.
• Kontrola jakości płynu chłodzącego: Płyn chłodzący z czasem traci swoje właściwości antykorozyjne i termiczne. Wymieniaj go zgodnie z zaleceniami producenta samochodu, zazwyczaj co 2-5 lat.
• Wizualna inspekcja: Regularnie sprawdzaj węże układu chłodzenia pod kątem pęknięć, twardości lub wycieków. Obejrzyj chłodnicę, czy nie ma widocznych uszkodzeń lub zanieczyszczeń blokujących przepływ powietrza.
• Terminowa wymiana zużytych elementów: Nie ignoruj pierwszych objawów problemów z układem chłodzenia. Wczesna interwencja może zapobiec poważniejszym i droższym awariom.
