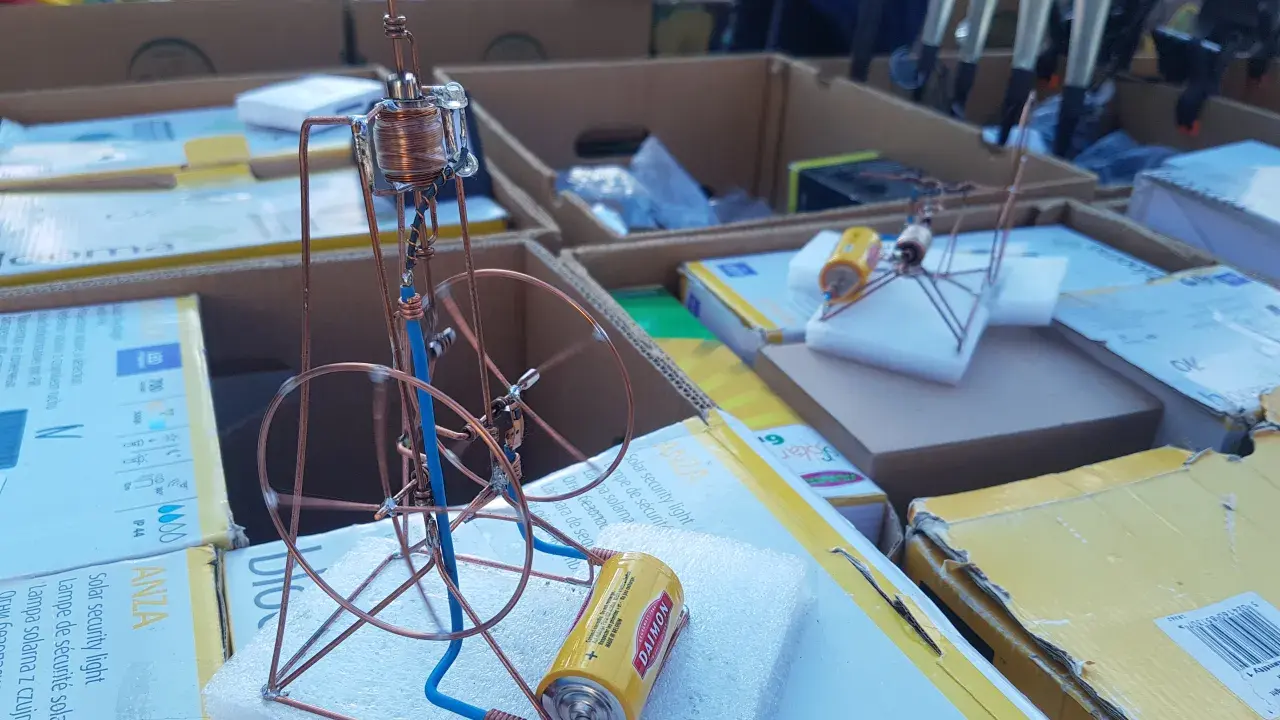

Zbuduj własny silnik elektryczny! Poznaj sekrety fizyki DIY

Witajcie w praktycznym przewodniku, który krok po kroku pokaże Wam, jak zbudować prosty silnik elektryczny w warunkach domowych. To nie tylko fascynujący projekt DIY, ale także świetny sposób na zrozumienie podstaw fizyki w praktyce i doświadczenie prawdziwej satysfakcji z samodzielnego stworzenia działającego mechanizmu.

Dlaczego warto zbudować własny silnik elektryczny?

Dla mnie, jako osoby zafascynowanej techniką, budowa własnego silnika elektrycznego to nie tylko zabawa, ale przede wszystkim niezwykle wartościowe doświadczenie edukacyjne. Pozwala ono w praktyczny sposób dotknąć i zrozumieć abstrakcyjne zasady fizyki, takie jak elektromagnetyzm czy siła Lorentza. Widząc, jak prąd elektryczny i pole magnetyczne wspólnie wprawiają cewkę w ruch, teoria staje się namacalna i znacznie łatwiejsza do przyswojenia.

Co więcej, to projekt dostępny praktycznie dla każdego. Nie potrzebujecie specjalistycznych narzędzi ani drogich komponentów większość materiałów znajdziecie w domu lub kupicie za grosze. Satysfakcja z samodzielnego stworzenia działającego mechanizmu, który można potem modyfikować i ulepszać, jest naprawdę ogromna. To czysta radość z inżynierii w mikroskali!

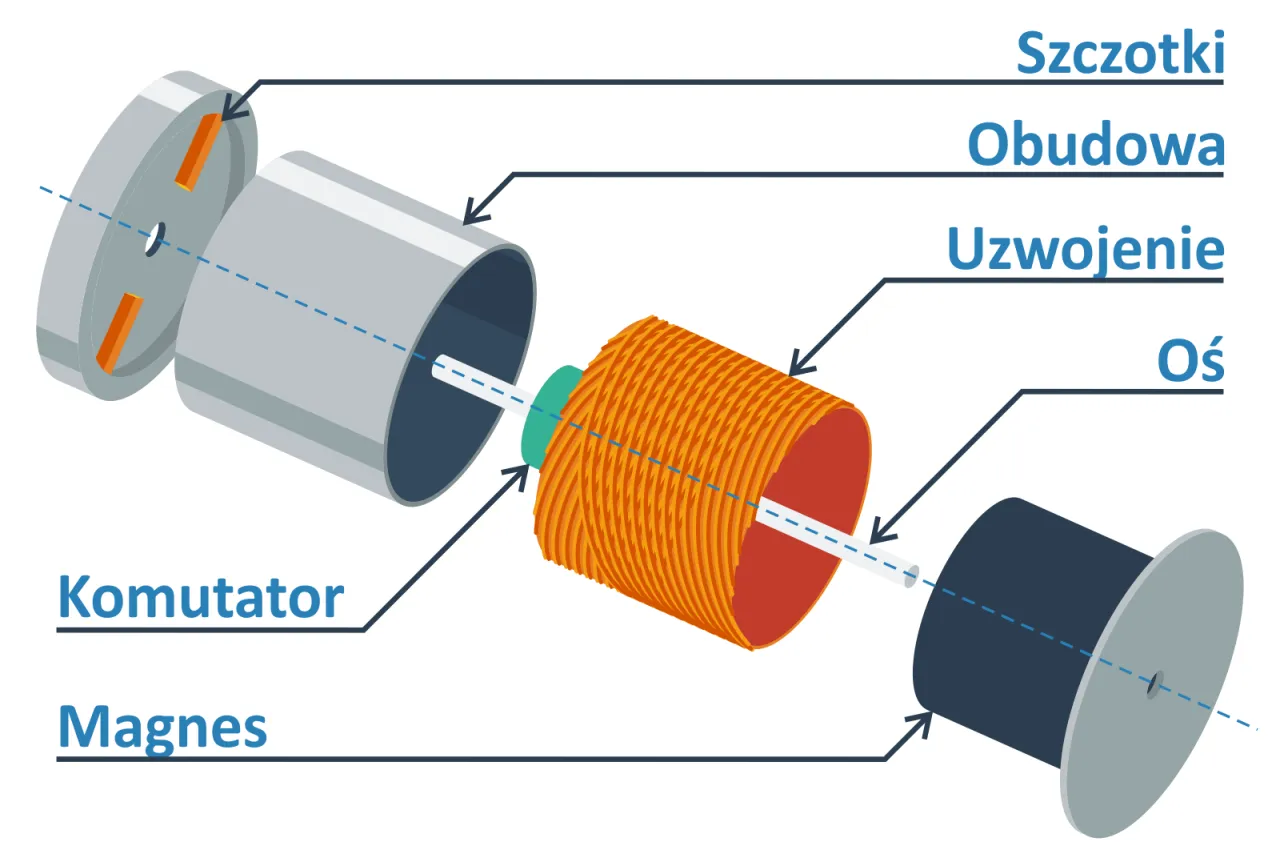

Kompletna lista zakupów: co musisz przygotować?

Zanim zabierzemy się do pracy, musimy skompletować wszystkie niezbędne materiały i narzędzia. Pamiętajcie, że większość z nich jest łatwo dostępna, więc nie powinniście mieć problemu ze znalezieniem ich w sklepach budowlanych, elektronicznych, a nawet we własnym domu.

Niezbędne komponenty

• Bateria 1,5V (np. AA, "paluszek"): To nasze źródło zasilania. Im świeższa bateria, tym lepiej.
• Drut miedziany w emalii (izolowany) o średnicy 0,3-1 mm: Będzie to nasza cewka. Emalia to cienka warstwa izolacji, którą będziemy częściowo usuwać. Znajdziecie go w sklepach elektronicznych lub w starych transformatorach.
• Mały, ale silny magnes neodymowy: Kluczowy element do wytworzenia pola magnetycznego. Dostępny w sklepach z elektroniką, a czasem nawet w zabawkach.
• Materiał na podpórki (np. goły drut miedziany lub spinacze biurowe): Będą służyć jako "łożyska" dla cewki i przewodniki prądu. Goły drut miedziany (np. 1-1,5 mm) jest idealny, ale spinacze też się sprawdzą.

Przydatne narzędzia

• Nożyczki lub obcinaczki do drutu: Do precyzyjnego cięcia drutu.
• Papier ścierny (drobnoziarnisty) lub mały nożyk/skalpel: Niezbędny do usuwania emalii z drutu.
• Cylindryczny przedmiot do nawijania (np. bateria AA, flamaster): Posłuży jako forma do naszej cewki.
• Taśma klejąca lub klej na gorąco (opcjonalnie): Do stabilizacji konstrukcji, jeśli potrzebujecie.

Budowa silnika elektrycznego krok po kroku

Teraz przechodzimy do sedna, czyli do samej budowy. Postępujcie zgodnie z instrukcjami, a Wasz silnik powinien ożyć!

Krok 1: Jak perfekcyjnie nawinąć cewkę, czyli serce Twojego silnika?

Zacznijcie od przygotowania cewki, która jest sercem naszego silnika. Weźcie drut miedziany w emalii i cylindryczny przedmiot (np. baterię AA). Nawijajcie drut ciasno wokół formy, wykonując kilkanaście do kilkudziesięciu zwojów. Im więcej zwojów, tym silniejsze pole magnetyczne, ale też większa waga cewki. Po nawinięciu, ostrożnie zdejmijcie cewkę z formy, starając się zachować jej kształt. Pamiętajcie, aby pozostawić dwie proste końcówki drutu, każda o długości około 5-7 cm, które będą służyć jako osie cewki. Zabezpieczcie cewkę, owijając ją końcówkami drutu, aby się nie rozwinęła.

Krok 2: Klucz do sukcesu jak prawidłowo przygotować komutator?

Ten krok jest absolutnie kluczowy dla działania silnika i wymaga precyzji. Weźcie jedną z prostych końcówek cewki i za pomocą papieru ściernego lub nożyka całkowicie zeskrobcie emalię z całej jej powierzchni. Musi być goła, błyszcząca miedź. Następnie weźcie drugą końcówkę cewki. Tutaj zeskrobcie emalię tylko z jednej połowy jej obwodu (np. z górnej części), pozostawiając drugą połowę (dolną) zaizolowaną. Możecie to zrobić, kładąc drut na płaskiej powierzchni i skrobiąc tylko górną część. Dlaczego to takie ważne? Ta częściowo zaizolowana końcówka będzie działać jako prosty komutator, który przerywa i wznawia przepływ prądu w odpowiednich momentach, umożliwiając ciągły ruch obrotowy.

Krok 3: Montaż podpórek proste i stabilne "łożyska" dla cewki

Teraz czas na podpórki. Jeśli używacie spinaczy biurowych, rozprostujcie je tak, aby tworzyły kształt litery "L" lub "U", z jednym ramieniem służącym jako podstawa, a drugim jako "łożysko" dla osi cewki. Jeśli macie goły drut miedziany, uformujcie z niego podobne podpórki. Następnie przymocujcie te podpórki do biegunów baterii. Możecie to zrobić, owijając końcówki drutu wokół biegunów baterii lub przyklejając je taśmą klejącą. Upewnijcie się, że podpórki są stabilne i dobrze przewodzą prąd. Ich zadaniem jest zarówno utrzymywanie cewki, jak i doprowadzanie do niej prądu.

Krok 4: Wielki finał składamy wszystko w całość i uruchamiamy silnik

Gdy podpórki są już na miejscu, ostrożnie umieśćcie cewkę na nich, tak aby jej proste końcówki (osie) spoczywały w zagłębieniach podpórek. Upewnijcie się, że cewka może swobodnie się obracać. Następnie, pod cewką, na podstawce lub bezpośrednio pod baterią, umieśćcie magnes neodymowy. Magnes powinien być na tyle blisko cewki, aby oddziaływać z nią polem magnetycznym, ale nie na tyle blisko, by ją blokować. Po prawidłowym złożeniu, gdy cewka dotyka podpórek, obwód elektryczny powinien się zamknąć, a cewka powinna zacząć się obracać. Jeśli nie startuje od razu, delikatnie ją popchnijcie. Gratulacje, właśnie zbudowaliście swój pierwszy silnik elektryczny!

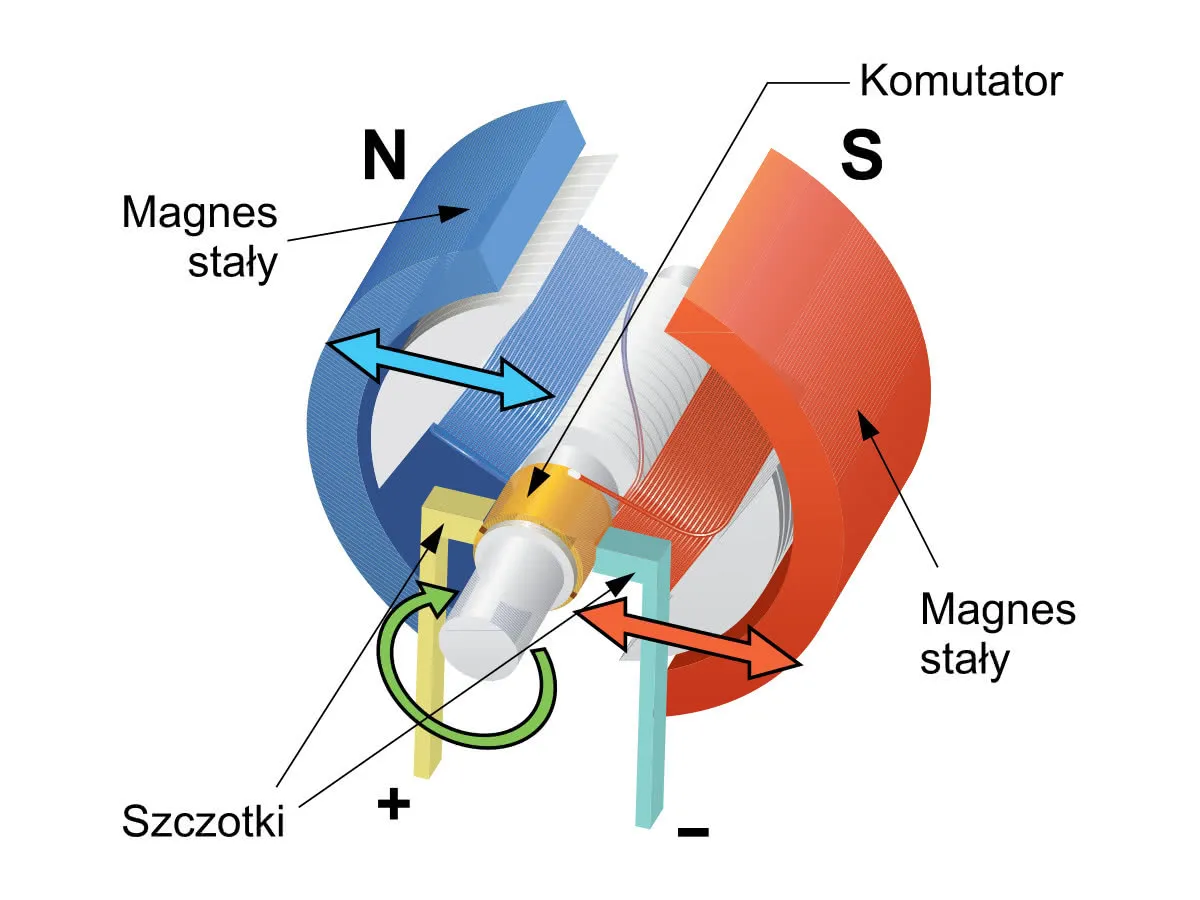

Jak to działa? Proste wyjaśnienie elektromagnetyzmu

Zbudowaliśmy silnik, ale czy rozumiemy, dlaczego się obraca? To fascynujące połączenie elektryczności i magnetyzmu. Pozwólcie, że wyjaśnię to w prosty sposób.

Niewidzialna siła: rola prądu i pola magnetycznego

Kiedy umieszczacie cewkę na podpórkach, a te są podłączone do baterii, prąd elektryczny zaczyna płynąć przez drut miedziany. I tu dzieje się magia: każdy przewodnik, przez który płynie prąd, wytwarza wokół siebie pole magnetyczne. To jest podstawowa zasada elektromagnetyzmu, którą odkrył Hans Christian Ørsted. Nasza cewka staje się więc tymczasowym, sterowanym elektromagnesem.

Dlaczego cewka się obraca? Tajemnica siły Lorentza

Mamy teraz dwa pola magnetyczne: jedno stałe, pochodzące od magnesu neodymowego, i drugie, zmienne, wytwarzane przez naszą cewkę. Kiedy te dwa pola oddziałują ze sobą, powstaje siła. W fizyce nazywamy ją siłą Lorentza. Ta siła działa na drut cewki, próbując ją obrócić. Wyobraźcie sobie, że magnes próbuje "odpychać" lub "przyciągać" poszczególne części cewki, wprawiając ją w ruch obrotowy.

Sekret ciągłego ruchu, czyli po co usuwaliśmy izolację z drutu?

Pamiętacie, jak precyzyjnie usuwaliśmy izolację z jednej końcówki cewki tylko z połowy jej obwodu? To jest właśnie nasz prosty komutator, i to on jest sekretem ciągłego ruchu. Gdy cewka obraca się, ta częściowo zaizolowana końcówka styka się z podpórką raz gołą powierzchnią (prąd płynie), a raz zaizolowaną (prąd nie płynie). Kiedy prąd płynie, siła Lorentza pcha cewkę. Kiedy izolacja przerywa przepływ prądu, cewka obraca się dalej dzięki swojej bezwładności. W momencie, gdy znów znajdzie się w pozycji, w której prąd może płynąć, siła Lorentza ponownie ją pchnie. Ten cykliczny proces "pchnięcia i bezwładności" sprawia, że cewka obraca się nieustannie, dopóki dostarczamy prąd.

Mój silnik nie działa? Sprawdzone rozwiązania

Nie martwcie się, jeśli Wasz silnik nie zadziała od razu. To normalne w projektach DIY. Poniżej zebrałem najczęstsze problemy i sposoby ich rozwiązania.

Problem nr 1: Cewka ani drgnie co sprawdzić w pierwszej kolejności?

To najczęstszy problem, z jakim się spotykam. W 90% przypadków winna jest niedokładnie usunięta emalia. Sprawdźcie dokładnie obie końcówki cewki. Czy ta, która miała być całkowicie goła, faktycznie taka jest? Czy ta, która miała być częściowo zaizolowana, ma wyraźną granicę między gołą miedzią a izolacją? Użyjcie papieru ściernego i energicznie zeskrobcie emalię, aż drut będzie błyszczący. Upewnijcie się też, że:

• Bateria jest naładowana.
• Magnes jest wystarczająco silny i blisko cewki.
• Podpórki dobrze przewodzą prąd i są stabilne.
• Cewka ma wystarczającą liczbę zwojów (kilkanaście to minimum, lepiej kilkadziesiąt).

Problem nr 2: Silnik startuje i natychmiast się zatrzymuje

Jeśli silnik rusza, ale zaraz staje, może to świadczyć o kilku rzeczach. Po pierwsze, sprawdźcie wyważenie cewki. Jeśli jest niesymetryczna, będzie miała tendencję do zatrzymywania się w jednym miejscu. Delikatnie ją wyregulujcie, aby była jak najbardziej symetryczna. Po drugie, przyczyną może być zbyt duże tarcie osi cewki o podpórki. Upewnijcie się, że końcówki cewki są gładkie i nie mają ostrych krawędzi. Możecie spróbować lekko posmarować miejsca styku odrobiną wazeliny lub oleju, aby zmniejszyć tarcie.

Problem nr 3: Bateria robi się gorąca jak uniknąć przegrzania?

Jeśli bateria zaczyna się nagrzewać, to sygnał ostrzegawczy. Może to oznaczać, że silnik pracuje zbyt długo bez przerwy, co prowadzi do nadmiernego obciążenia baterii. Inną przyczyną może być zwarcie w obwodzie, np. jeśli gołe części drutu dotykają się tam, gdzie nie powinny. W takim przypadku natychmiast odłączcie baterię i sprawdźcie wszystkie połączenia. Pamiętajcie, aby robić przerwy w działaniu silnika, zwłaszcza jeśli używacie małej baterii 1,5V. Bezpieczeństwo jest najważniejsze!

Bezpieczeństwo przede wszystkim: ważne zasady

Praca z prądem, nawet niskim napięciem, i narzędziami zawsze wymaga ostrożności. Oto kilka podstawowych zasad, o których powinniście pamiętać.

Podstawowe zasady BHP przy domowym projekcie DIY

• Uważajcie na nagrzewające się elementy: Drut cewki i bateria mogą się nagrzewać, zwłaszcza przy dłuższej pracy. Dotykajcie ich ostrożnie.
• Pracujcie w suchym i dobrze oświetlonym miejscu: Unikajcie wilgoci i upewnijcie się, że dobrze widzicie, co robicie.
• Używajcie okularów ochronnych: Szczególnie podczas cięcia drutu lub skrobania emalii, małe opiłki mogą dostać się do oczu.
• Nie zostawiajcie działającego silnika bez nadzoru: Zawsze miejcie oko na swój projekt.

Jak uniknąć zwarcia i bezpiecznie pracować z prądem?

Kluczem do bezpiecznej pracy z prądem jest unikanie zwarć. Upewnijcie się, że wszystkie połączenia są prawidłowe, a gołe części drutu nie dotykają się nawzajem tam, gdzie nie powinny. Izolacja, nawet ta emaliowana, ma swoje zadanie. Jeśli używacie taśmy klejącej do stabilizacji, upewnijcie się, że nie zakrywa ona miejsca styku cewki z podpórkami. Zawsze podchodźcie do eksperymentów z prądem z szacunkiem i ostrożnością.

Co dalej? Ulepszenia i inspiracje

Zbudowaliście swój pierwszy silnik gratuluję! Ale to dopiero początek. Możecie go ulepszać i wykorzystywać w innych projektach.

Jak zwiększyć moc? Proste modyfikacje dla lepszych efektów

Jeśli chcecie, aby Wasz silnik był szybszy lub miał więcej mocy, możecie wypróbować kilka modyfikacji:

• Mocniejsza bateria: Zamiast 1,5V, spróbujcie użyć baterii 9V (tzw. "kostki"). Pamiętajcie jednak, że to zwiększy ryzyko przegrzewania się i wymaga większej ostrożności.
• Silniejszy magnes: Większy lub mocniejszy magnes neodymowy zwiększy oddziaływanie pola magnetycznego, co przełoży się na większą siłę obrotową.
• Większa liczba zwojów cewki: Więcej zwojów oznacza silniejsze pole magnetyczne wytwarzane przez cewkę, co również zwiększy moc. Pamiętajcie jednak o wyważeniu.
• Lepsze "łożyska": Zminimalizowanie tarcia w miejscach styku cewki z podpórkami zawsze poprawi wydajność.

Przeczytaj również: Jaki olej 2T wybrać? Ekspert radzi: syntetyk, półsyntetyk, minerał

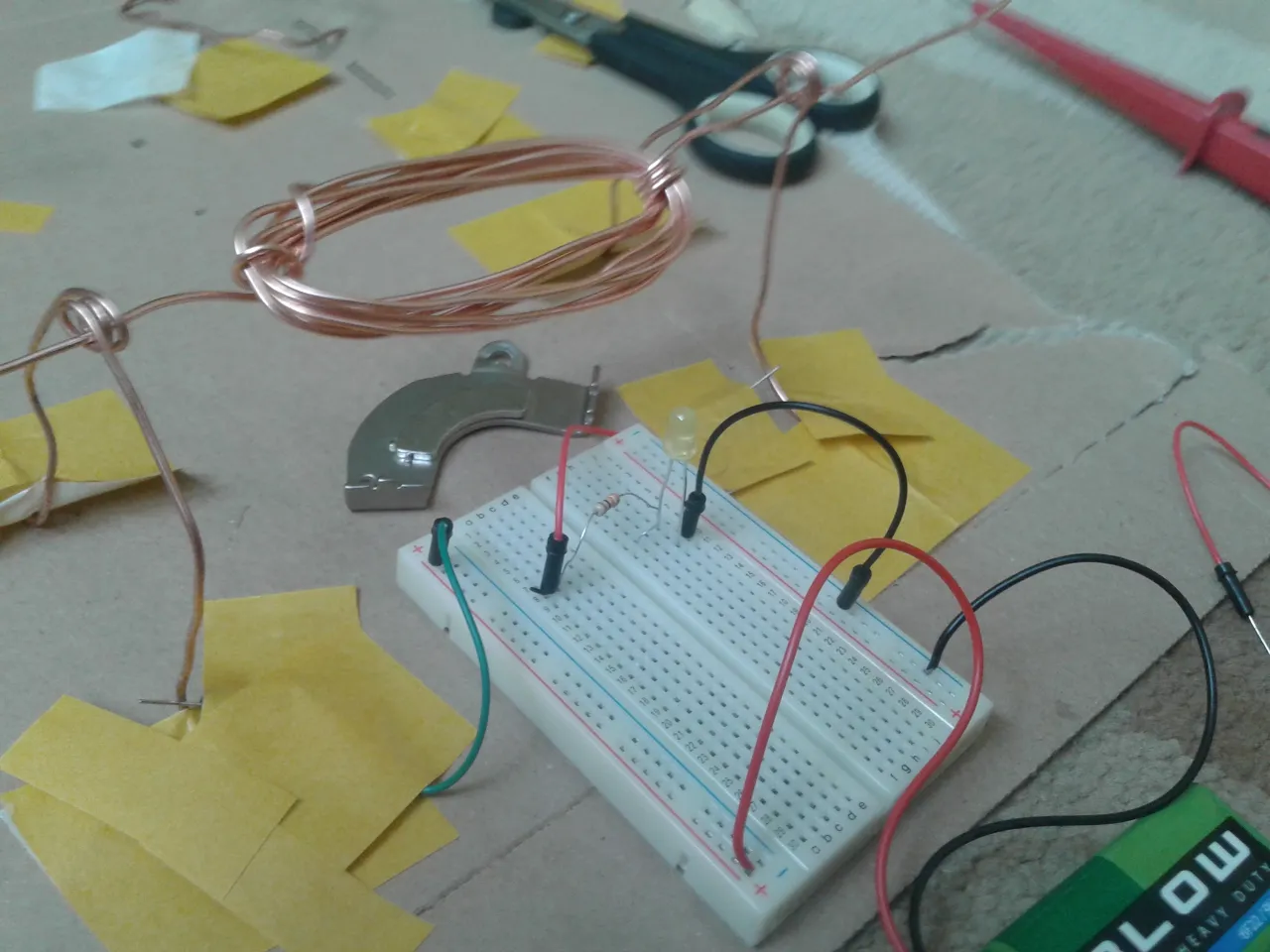

Od zabawki do praktycznego gadżetu: inspiracje do dalszych projektów

Zbudowany silnik to świetna baza do dalszych eksperymentów. Wyobraźnia to jedyne ograniczenie! Możecie spróbować przekształcić go w mały wentylator, dodając lekkie skrzydełka. Może posłużyć jako napęd do prostej zabawki, np. małego samochodziku. Niektórzy wykorzystują takie silniki do budowy prostych robotów, które poruszają się po płaskiej powierzchni. To wspaniałe, jak podstawowe zasady fizyki mogą prowadzić do tak wielu kreatywnych zastosowań. Bawcie się dobrze i nie przestawajcie eksperymentować!
