Jak sprawdzić ciśnienie w silniku? Zdiagnozuj usterki jak ekspert!

Ten artykuł to kompleksowy przewodnik po pomiarze ciśnienia sprężania w silniku, kluczowym teście diagnostycznym. Dowiesz się, jak krok po kroku przeprowadzić badanie zarówno w silnikach benzynowych, jak i Diesla, jakie narzędzia są niezbędne oraz jak prawidłowo interpretować uzyskane wyniki, aby trafnie ocenić stan techniczny Twojego pojazdu.

Co tak naprawdę mówi ci wynik kompresji o kondycji silnika?

Pomiar ciśnienia sprężania, często nazywany po prostu testem kompresji, to dla mnie jeden z pierwszych i najważniejszych kroków w diagnostyce silnika. To podstawowy test, który pozwala ocenić ogólną kondycję mechaniczną jednostki napędowej. Na podstawie wyników możemy z dużą precyzją zidentyfikować potencjalne problemy. Niska kompresja może wskazywać na zużycie pierścieni tłokowych, które odpowiadają za uszczelnienie cylindra, lub na nieszczelność zaworów zarówno ssących, jak i wydechowych. Czasem winowajcą jest uszkodzenie uszczelki pod głowicą, a w skrajnych przypadkach nawet pęknięcia w tłoku lub głowicy. To badanie daje mi szybki obraz tego, co dzieje się wewnątrz silnika, bez konieczności jego rozbierania.

Kiedy warto sięgnąć po manometr? Objawy wskazujące na problemy z kompresją

Z mojego doświadczenia wynika, że istnieje kilka typowych objawów, które powinny zapalić czerwoną lampkę i skłonić do wykonania pomiaru ciśnienia sprężania:

• Spadek mocy silnika: Jeśli samochód nagle stał się "mułowaty" i brakuje mu dawnej dynamiki, może to świadczyć o problemach z kompresją.
• Zwiększone zużycie oleju: Jeśli silnik zaczyna "brać" olej, a dymienie z wydechu staje się widoczne, pierścienie tłokowe mogą nie spełniać swojej funkcji.
• Nierówna praca na biegu jałowym: Drgania, szarpanie czy niestabilne obroty mogą wskazywać na to, że jeden lub więcej cylindrów nie pracuje prawidłowo.
• Trudności z uruchomieniem silnika: Zwłaszcza na zimno, problemy z rozruchem mogą być sygnałem zbyt niskiego ciśnienia sprężania.
• Dymienie z wydechu: Niebieski dym (spalanie oleju) lub biały dym (płyn chłodniczy) to często objawy problemów z uszczelnieniem cylindrów.
• Wypadanie zapłonów (misfire): Komputer pokładowy może zgłaszać błędy dotyczące wypadania zapłonów na konkretnych cylindrach, co często jest powiązane z niską kompresją.

Przygotuj swój warsztat: narzędzia, bez których nie zaczniesz pomiaru

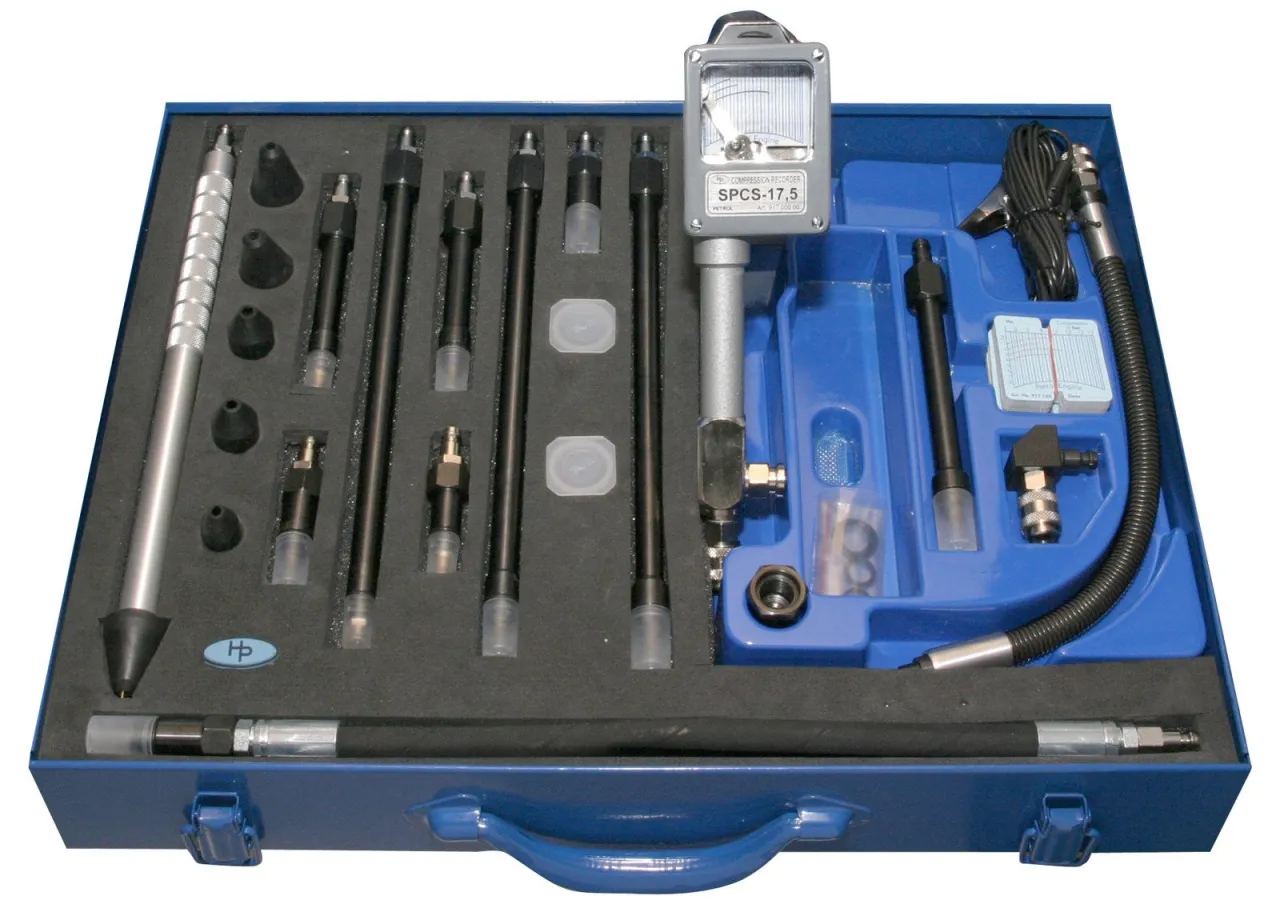

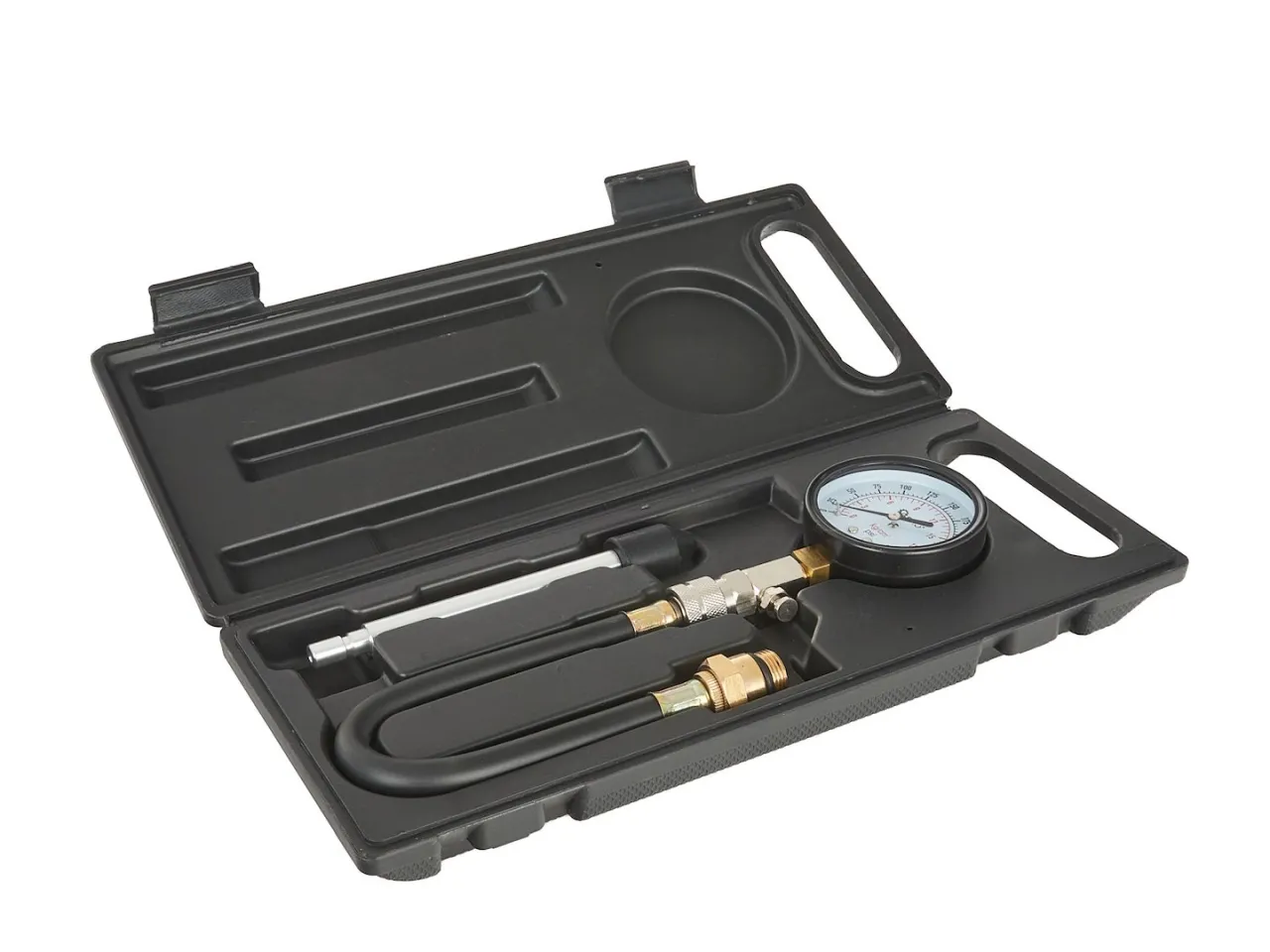

Jaki manometr wybrać? Kluczowe cechy dobrego próbnika ciśnienia

Wybór odpowiedniego manometru jest absolutnie kluczowy dla wiarygodności pomiaru. Nie możemy tu iść na kompromisy. Dobry próbnik ciśnienia sprężania powinien charakteryzować się kilkoma cechami:

• Odpowiedni zakres pomiarowy: Dla silników benzynowych wystarczy zakres do około 20 bar, natomiast dla silników Diesla potrzebny będzie manometr o zakresie do 40-60 bar, ze względu na znacznie wyższe ciśnienia.
• Zestaw adapterów: Niezbędne są wymienne końcówki pasujące do różnych typów świec zapłonowych (długości i średnice gwintów) oraz, w przypadku Diesla, do otworów po wtryskiwaczach lub świecach żarowych.
• Zawór zwrotny i przycisk zwalniający: Manometr powinien posiadać zawór zwrotny, który utrzymuje najwyższe zmierzone ciśnienie, oraz przycisk do jego szybkiego zwalniania, co ułatwia pracę.
• Długi i elastyczny wąż: Umożliwi on wygodne podłączenie manometru nawet w trudno dostępnych miejscach.
• Jakość wykonania: Solidna konstrukcja, metalowa obudowa i precyzyjny mechanizm wskazówkowy to gwarancja długiej żywotności i dokładności.

Zestaw kluczy i adapterów: co musisz mieć pod ręką?

Oprócz samego manometru, potrzebujesz kilku podstawowych narzędzi, aby sprawnie przeprowadzić test. Przede wszystkim, klucze do świec zapłonowych o odpowiednich rozmiarach (najczęściej 16 mm lub 18 mm), najlepiej z gumową wkładką, która ułatwi wyjęcie świecy z głębokiego gniazda. Jeśli pracujesz z Dieslem, przygotuj klucze do wtryskiwaczy (często specjalistyczne, oczkowe lub nasadowe) oraz ewentualnie do świec żarowych. Niezbędne będą również grzechotki i przedłużki, które ułatwią dostęp do trudno dostępnych miejsc. Pamiętaj, że posiadanie odpowiednich adapterów do manometru, idealnie pasujących do otworów w głowicy, jest absolutnie kluczowe, aby zapewnić szczelność pomiaru.

Bezpieczeństwo przede wszystkim: jak przygotować samochód do testu?

Bezpieczeństwo to podstawa każdej pracy przy samochodzie. Przed przystąpieniem do pomiaru ciśnienia sprężania, musisz odpowiednio przygotować pojazd. Oto kroki, które zawsze wykonuję:

1. Rozgrzej silnik do temperatury roboczej: To niezwykle ważne, ponieważ pomiar na zimnym silniku może dać zafałszowane wyniki. Elementy silnika muszą osiągnąć swoje normalne luzy.
2. Wyłącz silnik i poczekaj chwilę: Daj mu ostygnąć na tyle, aby można było bezpiecznie dotykać elementów, ale nie na tyle, by całkowicie ostygł.
3. Odłącz układ zapłonowy: W silnikach benzynowych odepnij cewki zapłonowe (po jednej na cylinder lub jedną wspólną) lub wyjmij bezpiecznik odpowiedzialny za układ zapłonowy. Ma to na celu zapobieżenie iskrzeniu podczas kręcenia rozrusznikiem, co mogłoby być niebezpieczne lub uszkodzić cewki.
4. Odłącz układ paliwowy: Wyjmij bezpiecznik pompy paliwa lub odepnij wtyczkę od wtryskiwaczy. Dzięki temu paliwo nie będzie podawane do cylindrów podczas testu, co mogłoby je zalać i również zafałszować wyniki.
5. Zabezpiecz pojazd: Upewnij się, że samochód stoi na płaskim, stabilnym podłożu, zaciągnij hamulec ręczny i, jeśli to możliwe, zablokuj koła.

Pomiar ciśnienia w silniku benzynowym: instrukcja krok po kroku

Rozgrzewka jest kluczowa: dlaczego silnik musi osiągnąć temperaturę roboczą?

Zawsze podkreślam, że pomiar ciśnienia sprężania powinien być wykonywany na rozgrzanym silniku. Dlaczego to takie ważne? Ponieważ rozgrzanie silnika pozwala na uzyskanie najbardziej realistycznych wyników. Elementy takie jak pierścienie tłokowe, zawory czy gładzie cylindrów osiągają swoje robocze luzy i uszczelnienie dopiero w odpowiedniej temperaturze. Zimny silnik może wykazywać niższe ciśnienie z powodu większych luzów i gorszego uszczelnienia, co mogłoby prowadzić do błędnej diagnozy. Chodzi o to, aby symulować warunki pracy silnika, w których na co dzień funkcjonuje.

Jak bezpiecznie odłączyć zapłon i układ paliwowy?

Bezpieczne odłączenie tych układów to podstawa, aby uniknąć uszkodzeń i zagrożeń. Oto jak to robię:

1. Odłączenie układu zapłonowego:
   • Zlokalizuj cewki zapłonowe. W większości nowoczesnych silników benzynowych każda świeca ma swoją indywidualną cewkę.
   • Odepnij wtyczki zasilające od wszystkich cewek zapłonowych. Zazwyczaj wystarczy nacisnąć zatrzask i delikatnie pociągnąć.
   • Alternatywnie, możesz wyjąć bezpiecznik odpowiedzialny za układ zapłonowy. Sprawdź schemat bezpieczników w instrukcji obsługi pojazdu.
2. Odłączenie układu paliwowego:
   • Zlokalizuj bezpiecznik pompy paliwa (również w instrukcji obsługi). Wyjmij go.
   • Możesz także odpiąć wtyczki od wtryskiwaczy paliwa, jeśli są łatwo dostępne.
   • Celem jest upewnienie się, że podczas kręcenia rozrusznikiem paliwo nie będzie podawane do cylindrów, co mogłoby je zalać i zafałszować pomiar, a także zapobiec niekontrolowanemu zapłonowi.

Prawidłowa technika kręcenia rozrusznikiem: małe detale, wielkie znaczenie

Sama technika pomiaru jest prosta, ale wymaga precyzji:

1. Po odłączeniu zapłonu i paliwa oraz wykręceniu wszystkich świec zapłonowych, wkręć odpowiedni adapter manometru w otwór po świecy pierwszego cylindra. Upewnij się, że jest on dokręcony ręcznie, ale szczelnie.
2. Wejdź do samochodu i wciśnij pedał gazu do oporu. To bardzo ważny krok, ponieważ otwiera przepustnicę, umożliwiając swobodny przepływ powietrza do cylindrów. Bez tego wynik będzie zaniżony.
3. Uruchom rozrusznik i kręć nim przez około 5-10 obrotów wału korbowego. Obserwuj wskazówkę manometru powinna ona stopniowo się podnosić, aż przestanie rosnąć. To jest moment, w którym odczytujesz maksymalne ciśnienie.
4. Po ustabilizowaniu się wskazówki, odczytaj wynik.
5. Zwolnij ciśnienie z manometru za pomocą przycisku spustowego.
6. Wykręć manometr z pierwszego cylindra i powtórz całą procedurę dla każdego kolejnego cylindra, pamiętając o dokładnym zapisywaniu wyników.

Zapisywanie wyników: jak stworzyć czytelną kartę pomiarową?

Precyzyjne zapisywanie wyników to klucz do późniejszej analizy. Ja zawsze tworzę prostą tabelę, w której notuję odczyty dla każdego cylindra. Na przykład:

Cylinder 1: 12.5 bar
Cylinder 2: 12.0 bar
Cylinder 3: 12.3 bar
Cylinder 4: 11.8 bar

Zapisuję również datę pomiaru i przebieg samochodu. Taka "karta pomiarowa" pozwala mi szybko ocenić równomierność ciśnienia i wychwycić ewentualne nieprawidłowości. To prosta czynność, która znacząco ułatwia diagnostykę.

Sprawdzanie kompresji w silniku Diesla: co musisz wiedzieć o specyfice tego silnika?

Dlaczego w Dieslu ciśnienie jest znacznie wyższe i co to oznacza dla pomiaru?

Silniki Diesla działają na innej zasadzie niż benzynowe samozapłon mieszanki paliwowo-powietrznej następuje pod wpływem wysokiej temperatury, która jest efektem silnego sprężenia powietrza. Właśnie dlatego ciśnienie sprężania w Dieslach jest znacznie wyższe, zazwyczaj w przedziale od 18 do 30 bar, a czasem nawet więcej. To wymaga użycia specjalistycznego manometru o odpowiednio wyższym zakresie pomiarowym. Próba pomiaru ciśnienia w Dieslu manometrem przeznaczonym do benzyny mogłaby go uszkodzić lub po prostu nie pozwoliłaby na odczytanie pełnego zakresu wartości.

Wykręcanie wtryskiwaczy vs. świec żarowych: którą drogę wybrać?

W silnikach Diesla nie ma świec zapłonowych. Aby podłączyć manometr, musimy dostać się do wnętrza cylindra poprzez otwory po wtryskiwaczach lub świecach żarowych. Wybór drogi zależy od konstrukcji silnika i dostępności. Wykręcanie wtryskiwaczy jest często bardziej skomplikowane i wymaga większej precyzji oraz specjalistycznych narzędzi, ponieważ są one precyzyjnymi elementami układu paliwowego i łatwo je uszkodzić. Świece żarowe są zazwyczaj łatwiejsze do demontażu, ale nie zawsze zapewniają optymalne miejsce do podłączenia manometru. Zawsze staram się wybrać opcję, która minimalizuje ryzyko uszkodzenia delikatnych komponentów silnika.

Potencjalne pułapki i trudności przy pomiarze w silnikach wysokoprężnych

Pomiar ciśnienia w Dieslu, choć podobny w idei, niesie ze sobą kilka specyficznych wyzwań:

• Ryzyko uszkodzenia wtryskiwaczy: Demontaż wtryskiwaczy może być trudny, zwłaszcza jeśli są zapieczone. Niewłaściwe narzędzia lub technika mogą prowadzić do ich uszkodzenia, co generuje wysokie koszty.
• Zapieczone świece żarowe: Podobnie jak wtryskiwacze, świece żarowe mogą się zapiekać w głowicy, a próba ich wykręcenia na siłę może skończyć się ich urwaniem i koniecznością demontażu głowicy.
• Konieczność odpowietrzenia układu paliwowego: Po ponownym montażu wtryskiwaczy, często konieczne jest odpowietrzenie układu paliwowego, co może być czasochłonne i wymagać znajomości procedur dla danego modelu.
• Wysokie ciśnienie: Wymaga solidnego i precyzyjnego manometru, a także pewności, że wszystkie połączenia są szczelne.
• Dostępność: W wielu nowoczesnych Dieslach dostęp do wtryskiwaczy czy świec żarowych jest utrudniony ze względu na gęstą zabudowę komory silnika.

Analiza wyników jak u profesjonalisty: jak interpretować to, co widzisz na manometrze?

Ile barów to "dobry" wynik? Poznaj nominalne wartości dla twojego silnika

Z mojego doświadczenia wynika, że ogólne zakresy prawidłowych wartości ciśnienia sprężania to zazwyczaj 10-14 bar dla silników benzynowych i 18-30 bar dla silników Diesla. Należy jednak pamiętać, że są to wartości orientacyjne. Kluczowe jest zawsze sprawdzenie dokładnych nominalnych wartości w dokumentacji technicznej konkretnego modelu silnika. Producent często podaje minimalne dopuszczalne ciśnienie oraz maksymalną dopuszczalną różnicę między cylindrami. Bez tej informacji trudno o precyzyjną diagnozę.

Najważniejsza zasada: różnice między cylindrami nie mogą kłamać

To jest dla mnie najważniejsza zasada interpretacji wyników. Nawet jeśli wartości ciśnienia na wszystkich cylindrach są nieco niższe od nominalnych, ale bardzo równomierne, nie zawsze musi to oznaczać poważny problem. Może to świadczyć o ogólnym, równomiernym zużyciu silnika. Natomiast jeśli jeden cylinder znacznie odstaje od reszty, to jest to sygnał alarmowy. Dopuszczalne różnice między poszczególnymi cylindrami nie powinny przekraczać 10% (lub około 1 bar). Większe różnice wskazują na lokalny problem, który wymaga dalszej uwagi.

Niska kompresja na jednym cylindrze: co to oznacza?

Jeśli zauważysz znacząco niskie ciśnienie na jednym, konkretnym cylindrze, to najczęściej wskazuje to na problem z jego uszczelnieniem. Możliwe przyczyny to:

• Zużycie lub zapieczenie pierścieni tłokowych: Pierścienie mogą nie przylegać prawidłowo do gładzi cylindra, co powoduje ucieczkę ciśnienia.
• Nieszczelny (wypalony lub krzywy) zawór: Zawór ssący lub wydechowy może nie domykać się całkowicie, co pozwala na ucieczkę sprężonego powietrza.
• Uszkodzona uszczelka pod głowicą: W okolicy tego cylindra uszczelka mogła ulec uszkodzeniu, powodując nieszczelność.
• Pęknięcie tłoka: Rzadziej, ale możliwe jest pęknięcie tłoka, co oczywiście prowadzi do drastycznej utraty kompresji.

Zaniżone wartości na dwóch sąsiednich cylindrach: podejrzenie pada na uszczelkę

Kiedy widzę zaniżone wartości ciśnienia na dwóch sąsiednich cylindrach, mój wzrok od razu kieruje się na uszczelkę pod głowicą. To jest bardzo silny wskaźnik, że uszczelka pod głowicą uległa uszkodzeniu i przepuszcza ciśnienie między tymi cylindrami. Często towarzyszą temu inne objawy, takie jak ubytek płynu chłodniczego, obecność oleju w płynie chłodniczym lub płynu chłodniczego w oleju, a także biały dym z wydechu. To poważna usterka, która wymaga szybkiej interwencji.

Słaby wynik na wszystkich cylindrach: oznaki ogólnego zużycia silnika

Jeśli pomiar wykazuje ogólnie niskie ciśnienie we wszystkich cylindrach, ale z zachowaniem względnej równomierności (czyli różnice między cylindrami mieszczą się w dopuszczalnych limitach), najczęściej świadczy to o ogólnym zużyciu silnika. W takim przypadku problemem są zazwyczaj zużyte pierścienie tłokowe, które straciły swoją elastyczność, oraz porysowane lub owalne gładzie cylindrów. To naturalny proces starzenia się silnika i wskazuje, że zbliża się on do końca swojej żywotności lub wymaga gruntownego remontu.

Diagnoza pogłębiona: co zrobić, gdy wyniki są niepokojące?

Na czym polega próba olejowa i jak pomaga zlokalizować problem?

Gdy wyniki pomiaru ciśnienia są niepokojące, szczególnie na jednym lub dwóch cylindrach, zawsze sięgam po próbę olejową. To prosta, ale niezwykle skuteczna metoda pogłębionej diagnostyki. Polega ona na wlaniu niewielkiej ilości (około 5-10 ml) oleju silnikowego do cylindra, który wykazał niskie ciśnienie, a następnie ponownym wykonaniu pomiaru. Olej, wlewany przez otwór po świecy lub wtryskiwaczu, tymczasowo uszczelnia pierścienie tłokowe. Dzięki temu mogę precyzyjniej określić, czy problem leży w pierścieniach, czy w innych elementach silnika.

Krok 1: Wlewasz olej. Krok 2: Powtarzasz pomiar. Jak czytać nowe wyniki?

Przeprowadzenie próby olejowej jest proste:

1. Po wykonaniu standardowego pomiaru i zanotowaniu wyników, wybierz cylinder, który wykazał najniższe ciśnienie.
2. Za pomocą strzykawki lub małej olejarki wlej około 5-10 ml świeżego oleju silnikowego (tego samego, co w silniku) do otworu po świecy zapłonowej/wtryskiwaczu w tym cylindrze.
3. Wkręć manometr z powrotem do tego samego cylindra.
4. Powtórz pomiar ciśnienia sprężania, postępując dokładnie tak samo jak poprzednio (pedał gazu w podłodze, kręcenie rozrusznikiem).
5. Odczytaj i zanotuj nowy wynik.
6. Porównaj go z wynikiem uzyskanym przed dodaniem oleju.

Ciśnienie wzrosło? To prawdopodobnie pierścienie tłokowe

Jeśli po dodaniu oleju do cylindra ciśnienie sprężania znacząco wzrośnie (np. z 8 bar na 12 bar), to jest to dla mnie jasny sygnał. Oznacza to, że olej tymczasowo uszczelnił przestrzeń między pierścieniami tłokowymi a gładzią cylindra. W takiej sytuacji problem leży najprawdopodobniej w zużytych, zapieczonych lub uszkodzonych pierścieniach tłokowych. Mogą one być po prostu zużyte eksploatacyjnie, stracić elastyczność lub zostać zablokowane przez nagar. To wskazuje na konieczność remontu silnika w zakresie układu tłokowo-korbowego.

Wynik bez zmian? Czas sprawdzić zawory i uszczelkę pod głowicą

Natomiast jeśli po dodaniu oleju ciśnienie sprężania pozostaje bez zmian lub wzrasta tylko nieznacznie, to oznacza, że nieszczelność nie wynika z pierścieni tłokowych. W takiej sytuacji problem leży gdzie indziej. Najczęściej wskazuje to na:

• Nieszczelne zawory: Mogą być wypalone, krzywe, źle wyregulowane lub mieć uszkodzone gniazda, co uniemożliwia ich pełne domknięcie.
• Uszkodzoną uszczelkę pod głowicą: Ciśnienie może uciekać do sąsiedniego cylindra lub do kanału wodnego/olejowego.
• Pęknięcie w głowicy lub tłoku: To rzadsze, ale poważne uszkodzenia, które również nie zostaną zniwelowane przez dodatek oleju.

W takich przypadkach konieczna jest dalsza, bardziej szczegółowa diagnostyka, często wymagająca demontażu głowicy.

Czy pomiar ciśnienia sprężania zawsze powie całą prawdę?

Ograniczenia testu kompresji: kiedy potrzebna jest dalsza diagnostyka?

Mimo że pomiar ciśnienia sprężania jest niezwykle wartościowym narzędziem diagnostycznym, musimy pamiętać o jego ograniczeniach. Ten test nie zawsze wykryje wszystkie problemy, które mogą wpływać na pracę silnika. Na przykład, nie powie nam nic o stanie hydraulicznych popychaczy zaworów, które mogą być zapowietrzone lub zużyte, ani o drobnych nieszczelnościach w układzie dolotowym czy wydechowym. Nie zlokalizuje też precyzyjnie źródła wycieku ciśnienia, a jedynie wskaże cylinder, w którym występuje problem. Czasami potrzebne są dodatkowe testy, aby uzyskać pełny obraz sytuacji.

Przeczytaj również: Wymiana silnika w VW T4: 1.9 TDI, koszty, legalizacja i co dalej?

Kiedy zamiast manometru warto użyć testera szczelności cylindrów?

W sytuacjach, gdy pomiar kompresji wskazuje na problem, ale nie pozwala na precyzyjne zlokalizowanie usterki (np. nie wiadomo, czy to zawory, czy uszczelka), sięgam po tester szczelności cylindrów (ang. leak-down tester). Jest to znacznie bardziej precyzyjne narzędzie diagnostyczne niż sam manometr. Tester szczelności podaje sprężone powietrze do cylindra (ustawionego w GMP na suwie sprężania) i mierzy procentową utratę ciśnienia. Co najważniejsze, pozwala on na dokładne zlokalizowanie miejsca ucieczki ciśnienia: jeśli słyszymy syczenie z układu dolotowego, to problemem jest zawór ssący; syczenie z wydechu wskazuje na zawór wydechowy; bulgotanie w zbiorniczku wyrównawczym płynu chłodniczego to uszczelka pod głowicą; a syczenie z sąsiedniego cylindra lub odmy to pierścienie tłokowe. To narzędzie daje mi znacznie więcej szczegółów niż sam test kompresji.
