Jak sprawdzić sprzęgło klimatyzacji? Objawy i diagnostyka krok po kroku

Wielu kierowców doświadcza problemów z klimatyzacją, a jednym z często niedocenianych, ale kluczowych elementów jest sprzęgło kompresora. Ten praktyczny przewodnik krok po kroku pomoże Ci samodzielnie zdiagnozować potencjalne usterki sprzęgła klimatyzacji w Twoim samochodzie. Dzięki niemu będziesz w stanie zidentyfikować problem i podjąć świadomą decyzję o dalszych krokach, co pozwoli Ci zaoszczędzić czas i pieniądze.

Rola sprzęgła kompresora dlaczego to mały, ale kluczowy element?

Sprzęgło kompresora klimatyzacji to niewielki, ale niezwykle ważny element w układzie chłodzenia Twojego samochodu. Jego główną funkcją jest załączanie i rozłączanie sprężarki klimatyzacji z napędu silnika. Gdy włączasz klimatyzację, sprzęgło elektromagnetyczne aktywuje się, łącząc sprężarkę z paskiem wielorowkowym, co pozwala jej na pracę i pompowanie czynnika chłodniczego. Bez prawidłowo działającego sprzęgła, nawet najbardziej sprawny kompresor nie będzie w stanie uruchomić się i dostarczyć chłodnego powietrza do kabiny.

Słyszysz "klik", ale nie czujesz chłodu? Zrozumienie zasady działania sprzęgła

Zasada działania sprzęgła elektromagnetycznego jest stosunkowo prosta, choć kluczowa dla zrozumienia jego diagnostyki. Kiedy włączasz klimatyzację, do cewki elektromagnetycznej sprzęgła doprowadzane jest napięcie 12V. Powstaje pole magnetyczne, które przyciąga tarczę cierną do koła pasowego, które z kolei jest napędzane przez pasek wielorowkowy silnika. W momencie ich połączenia, sprężarka zaczyna się obracać i pompować czynnik chłodniczy. To właśnie ten moment "zasprzęglenia" jest często słyszalny jako charakterystyczne, wyraźne "kliknięcie" spod maski. Jeśli słyszysz to kliknięcie, ale klimatyzacja nie chłodzi, problem może leżeć gdzie indziej, ale brak tego dźwięku jest już silnym sygnałem usterki samego sprzęgła.

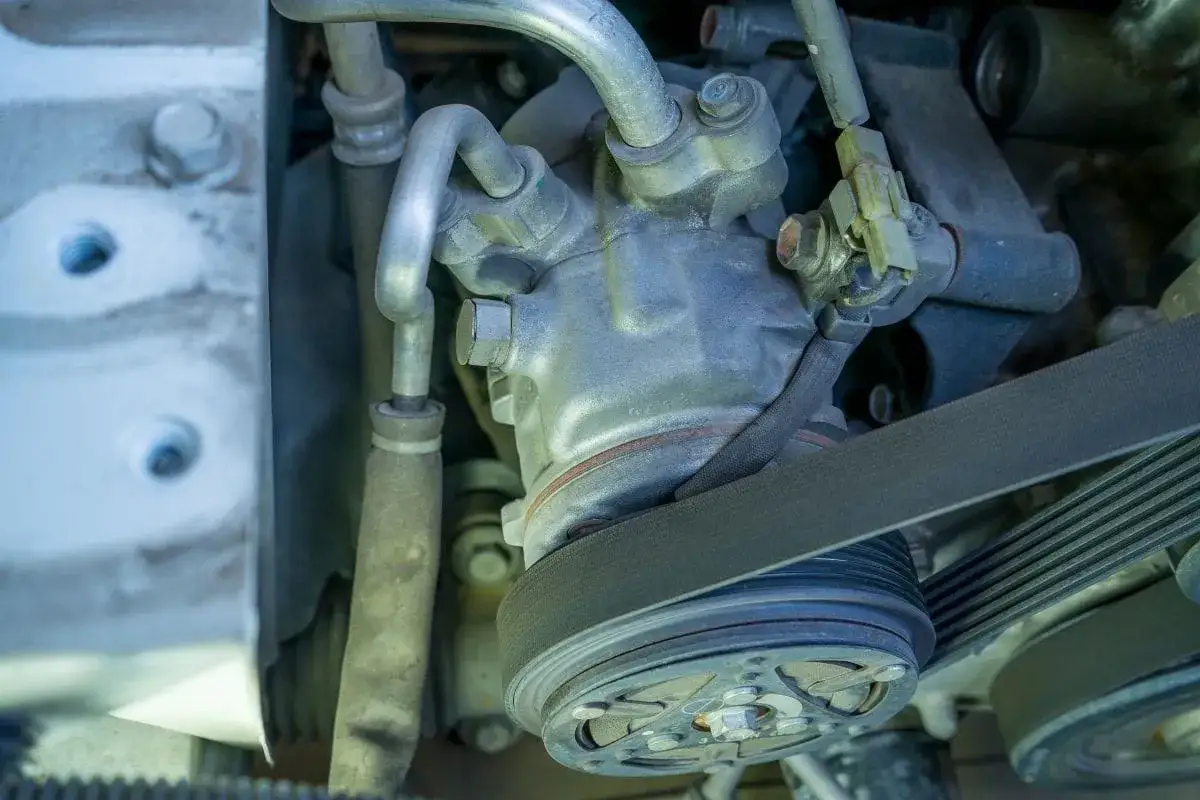

Niepokojące sygnały z komory silnika 5 objawów problemów ze sprzęgłem

Z mojego doświadczenia wiem, że samochód często "mówi" nam o swoich problemach, zanim dojdzie do poważnej awarii. W przypadku sprzęgła klimatyzacji, istnieje kilka konkretnych objawów, na które warto zwrócić uwagę. Ich znajomość pozwoli Ci szybko zareagować i uniknąć dalszych uszkodzeń lub kosztowniejszych napraw.

Głucha cisza po włączeniu A/C czyli brak charakterystycznego "kliknięcia"

Jednym z najbardziej oczywistych i kluczowych objawów problemów ze sprzęgłem jest brak charakterystycznego "kliknięcia" po włączeniu klimatyzacji. Jak już wspomniałem, to "kliknięcie" świadczy o tym, że cewka elektromagnetyczna została aktywowana i próbuje przyciągnąć tarczę cierną. Jeśli go nie słyszysz, oznacza to, że cewka nie załącza sprzęgła, jest uszkodzona (np. przepalona), albo nie otrzymuje zasilania. To pierwszy i najważniejszy sygnał do dalszej diagnostyki.

Dziwne hałasy: piski, szumy i tarcie z okolic paska wielorowkowego

Jeśli po włączeniu klimatyzacji (lub nawet przy wyłączonej, w zależności od problemu) słyszysz niepokojące hałasy dochodzące z okolic kompresora i paska wielorowkowego, to również może być sygnał awarii sprzęgła. Mogą to być piski, szumy, tarcie, a nawet wycie. Piszczenie często świadczy o ślizganiu się paska lub samej tarczy sprzęgła, natomiast szum lub wycie, szczególnie słyszalne niezależnie od pracy klimatyzacji, jest silnym wskaźnikiem zużycia lub zatarcia łożyska koła pasowego sprzęgła. Takie hałasy nigdy nie wróżą nic dobrego i należy je jak najszybciej zweryfikować.

Efekt "ślizgania" i zapach spalenizny czy sprzęgło się kończy?

Zdarza się, że sprzęgło nie załącza się płynnie, lecz "ślizga się". Objawia się to chwilowym załączaniem i rozłączaniem sprężarki, co może być słyszalne jako nieregularne kliknięcia lub odczuwalne jako chwilowe obciążenie silnika. Towarzyszący temu zapach spalenizny, często wyczuwalny w kabinie, jest niemal pewnym dowodem na to, że tarcza cierna sprzęgła nadmiernie się ślizga i przegrzewa. To klasyczny objaw zużycia materiału ciernego lub zbyt dużej szczeliny, która uniemożliwia mocne i stabilne zasprzęglenie.

Brak chłodzenia pomimo sprawnego układu czy to na pewno wina sprzęgła?

Wyobraź sobie sytuację: układ klimatyzacji jest szczelny, czynnik chłodniczy jest na właściwym poziomie, a mimo to z nawiewów leci tylko ciepłe powietrze. W takim przypadku, jeśli nie słyszysz wspomnianego "kliknięcia" lub masz inne z opisanych objawów, uszkodzone sprzęgło jest bardzo prawdopodobną przyczyną. Bez jego prawidłowego działania, sprężarka po prostu nie uruchomi się, a cały układ pozostanie bezużyteczny. Zawsze warto to sprawdzić, zanim zdecydujesz się na droższą diagnostykę całego układu.

Domowa diagnostyka krok po kroku sprawdź sprzęgło klimatyzacji bez specjalistycznych narzędzi

Zanim wybierzesz się do warsztatu, możesz samodzielnie przeprowadzić podstawową diagnostykę sprzęgła klimatyzacji. Poniższe kroki pozwolą Ci ocenić stan tego elementu bez konieczności użycia specjalistycznych narzędzi, a jedynie z pomocą własnych zmysłów i odrobiny uwagi.

Test #1: Weryfikacja wzrokowa i słuchowa przy włączonym silniku

To podstawowy test, który każdy może wykonać. Pamiętaj o zachowaniu ostrożności w pobliżu pracującego silnika i ruchomych elementów.

1. Uruchom silnik i poczekaj, aż osiągnie normalną temperaturę pracy. Następnie włącz klimatyzację na maksymalne chłodzenie.
2. Otwórz maskę i obserwuj kompresor klimatyzacji. Zwróć uwagę na jego przednią część zewnętrzną tarczę sprzęgła. Powinna ona zacząć obracać się razem z kołem pasowym, do którego jest przyciągana. Jeśli tarcza pozostaje nieruchoma, a koło pasowe się kręci, sprzęgło się nie załącza.
3. Jednocześnie nasłuchuj charakterystycznego "kliknięcia" cewki elektromagnetycznej, które świadczy o jej aktywacji. Jeśli słyszysz kliknięcie, ale tarcza się nie obraca, problem może leżeć w zużyciu tarczy lub zbyt dużej szczelinie. Jeśli nie ma kliknięcia, cewka prawdopodobnie nie dostaje zasilania lub jest uszkodzona.

Test #2: Sprawdzenie bezpieczników i przekaźników prosta rzecz, o której wielu zapomina

Zanim zaczniesz szukać skomplikowanych usterek, zawsze sprawdź najprostsze rzeczy. Wiele problemów z klimatyzacją, w tym z załączaniem się sprzęgła, wynika z przepalonych bezpieczników lub uszkodzonych przekaźników. Zlokalizuj skrzynkę bezpieczników (zazwyczaj pod maską lub w kabinie) i odnajdź te odpowiedzialne za układ klimatyzacji (często oznaczone jako "A/C", "Clutch" lub symbolem śnieżynki). Informacje o ich lokalizacji i funkcji znajdziesz w instrukcji obsługi swojego pojazdu. Wymiana bezpiecznika to kwestia kilku złotych i może zaoszczędzić Ci wizyty u mechanika.

Test #3: Ocena luzu na łożysku koła pasowego jak wykryć zużycie?

Zużyte łożysko koła pasowego sprzęgła to częsta przyczyna hałasów i może prowadzić do poważniejszych uszkodzeń. Aby to sprawdzić, koniecznie wyłącz silnik! Następnie spróbuj poruszać kołem pasowym (tym, po którym porusza się pasek wielorowkowy) na boki i wzdłuż osi. Jeśli wyczuwasz wyraźny luz lub słyszysz stukanie, łożysko jest zużyte. Dodatkowo, jeśli przy wyłączonej klimatyzacji, ale pracującym silniku, słyszysz szum lub wycie dochodzące z okolic kompresora, jest to niemal pewny znak zużycia łożyska. To bardzo ważny test, ponieważ zatarcie łożyska może doprowadzić do uszkodzenia całego kompresora.

Przechodzimy na wyższy poziom diagnostyka sprzęgła z użyciem multimetru

Jeśli podstawowe testy nie dały jednoznacznej odpowiedzi lub wskazują na problem z cewką elektromagnetyczną, czas sięgnąć po multimetr. To narzędzie pozwoli nam precyzyjniej określić stan elektryczny sprzęgła i zlokalizować ewentualne uszkodzenia.

Jak bezpiecznie zlokalizować i odpiąć wtyczkę cewki elektromagnetycznej?

Przed przystąpieniem do pomiarów, musisz bezpiecznie zlokalizować i odpiąć wtyczkę zasilającą cewkę sprzęgła. Pamiętaj o ostrożności:

1. Wyłącz silnik i, dla pełnego bezpieczeństwa, odłącz klemę ujemną akumulatora. To zapobiegnie przypadkowemu zwarciu.
2. Zlokalizuj kompresor klimatyzacji. Zazwyczaj jest on umieszczony na dole silnika, po stronie paska wielorowkowego.
3. Na obudowie kompresora, w pobliżu sprzęgła, znajdziesz małą wtyczkę z dwoma przewodami, która prowadzi do cewki elektromagnetycznej.
4. Delikatnie, ale zdecydowanie, odepnij tę wtyczkę. Czasami wymaga to naciśnięcia zatrzasku. Upewnij się, że nie uszkodzisz przewodów ani samej wtyczki.

Pomiar oporności cewki jakie wartości oznaczają awarię?

Teraz, gdy wtyczka jest odpięta, możesz zmierzyć oporność cewki:

• Ustaw multimetr na zakres pomiaru rezystancji (Ω), zazwyczaj na 200 Ω.
• Przyłącz sondy multimetru do dwóch pinów we wtyczce cewki (tej, która wychodzi z kompresora).
• Prawidłowa rezystancja cewki w temperaturze pokojowej powinna wynosić od 3 do 5 omów (Ω). Jeśli odczyt mieści się w tym zakresie, cewka jest prawdopodobnie sprawna elektrycznie.
• Jeśli multimetr pokazuje "0" (lub bardzo blisko zera), oznacza to zwarcie w cewce.
• Jeśli multimetr pokazuje "OL" (Over Limit) lub "nieskończoność", oznacza to przerwę w obwodzie cewki (jest przepalona).

W obu przypadkach (zwarcie lub przerwa) cewka jest uszkodzona i wymaga wymiany.

Test zasilania "na krótko" ostateczny dowód na sprawność cewki

Ten test pozwala ostatecznie potwierdzić, czy cewka jest sprawna, czy problem leży w instalacji elektrycznej pojazdu. Zachowaj szczególną ostrożność, aby nie spowodować zwarcia!

1. Przygotuj dwa krótkie przewody z krokodylkami.
2. Podłącz jeden koniec przewodu do plusowej (+) klemy akumulatora, a drugi koniec do jednego z pinów cewki sprzęgła (tej, która wychodzi z kompresora).
3. Drugi przewód podłącz do minusowej (-) klemy akumulatora, a drugi koniec do drugiego pinu cewki sprzęgła.
4. Bardzo ważne jest zachowanie biegunowości, choć w większości cewek elektromagnetycznych nie ma to krytycznego znaczenia dla samej cewki, to zawsze lepiej podłączyć prawidłowo.
5. Jeśli cewka jest sprawna, powinieneś usłyszeć wyraźne "kliknięcie", a tarcza sprzęgła powinna zostać przyciągnięta do koła pasowego.

Jeśli sprzęgło "klika" podczas tego testu, oznacza to, że cewka jest sprawna, a problem leży w instalacji elektrycznej pojazdu może to być uszkodzony bezpiecznik, przekaźnik, czujnik ciśnienia czynnika chłodniczego, lub problem z okablowaniem. W takim przypadku diagnoza będzie wymagała dalszych poszukiwań w układzie elektrycznym.

Szczelina ma znaczenie jak zmierzyć i dlaczego jej wartość jest krytyczna

Prawidłowa wartość szczeliny między tarczą sprzęgła a kołem pasowym jest absolutnie kluczowa dla jego poprawnego działania. Zbyt duża szczelina uniemożliwi cewce elektromagnetycznej skuteczne przyciągnięcie tarczy, co spowoduje, że sprężarka nie załączy się lub będzie się ślizgać. Z kolei zbyt mała szczelina może prowadzić do ciągłego, niepożądanego zasprzęglenia lub szybszego zużycia.

Czego potrzebujesz do pomiaru? Instrukcja użycia szczelinomierza

Do precyzyjnego pomiaru szczeliny potrzebujesz jednego prostego narzędzia: szczelinomierza.

1. Wyłącz silnik i upewnij się, że klimatyzacja jest wyłączona.
2. Zlokalizuj sprzęgło kompresora.
3. Wsuń listki szczelinomierza o różnych grubościach w szczelinę między tarczą sprzęgła (zewnętrzną, ruchomą częścią) a kołem pasowym (częścią, po której porusza się pasek).
4. Znajdź listek, który wchodzi z lekkim oporem, ale bez zacinania się. To będzie wartość Twojej szczeliny.
5. Wykonaj pomiar w kilku miejscach wokół obwodu sprzęgła, aby upewnić się, że szczelina jest równomierna.

Prawidłowe wartości szczeliny co zrobić, gdy jest zbyt duża?

Prawidłowe wartości szczeliny zazwyczaj mieszczą się w zakresie od 0,3 mm do 0,6 mm. Dokładna wartość może różnić się w zależności od producenta i modelu samochodu, dlatego zawsze warto sprawdzić specyfikację dla swojego pojazdu. Jeśli zmierzona szczelina jest znacznie większa niż zalecana (np. 0,8 mm lub więcej), cewka może nie być w stanie wytworzyć wystarczającej siły magnetycznej, aby skutecznie przyciągnąć tarczę. W takim przypadku sprężarka nie załączy się. Czasami możliwa jest regulacja szczeliny poprzez usunięcie lub dodanie specjalnych podkładek dystansowych znajdujących się za tarczą sprzęgła. Jeśli regulacja nie jest możliwa lub tarcza jest już mocno zużyta, konieczna będzie wymiana sprzęgła.

Naprawiać czy wymieniać analiza przyczyn awarii i możliwe rozwiązania

Po przeprowadzeniu diagnostyki stajesz przed dylematem: naprawiać uszkodzony element sprzęgła czy od razu wymienić cały komplet? Aby podjąć świadomą decyzję, warto zrozumieć najczęstsze przyczyny awarii i ocenić ogólny stan kompresora.

Zużyta tarcza cierna vs. spalona cewka co psuje się najczęściej?

Najczęstsze przyczyny uszkodzeń sprzęgła to:

• Naturalne zużycie tarczy ciernej: Podobnie jak w sprzęgle skrzyni biegów, tarcza sprzęgła klimatyzacji z czasem się zużywa, co prowadzi do zwiększenia szczeliny i ślizgania się. To typowa usterka eksploatacyjna.
• Uszkodzenia termiczne lub mechaniczne cewki elektromagnetycznej: Cewka może się przepalić (przerwa w obwodzie) z powodu przegrzania (np. przez zbyt duże obciążenie spowodowane zacierającym się kompresorem) lub zwarcia. Może też ulec uszkodzeniu mechanicznemu.

Często zdarza się, że zużycie tarczy idzie w parze z problemami cewki, zwłaszcza jeśli sprzęgło długo pracowało w nieprawidłowych warunkach.

Zatarte łożysko cichy zabójca kompresora

Zatarcie łożyska koła pasowego to jedna z poważniejszych awarii. Początkowo objawia się szumem lub wyciem, ale z czasem może doprowadzić do całkowitego zablokowania koła pasowego, a nawet uszkodzenia wałka kompresora. Jeśli łożysko jest zatarte, istnieje ryzyko, że uszkodzeniu uległ również sam kompresor, co znacząco zwiększa koszty naprawy. W takim przypadku wymiana samego łożyska może być tylko doraźnym rozwiązaniem, a problem może powrócić.

Kiedy naprawa jest opłacalna, a kiedy lepiej zainwestować w nowy komplet?

Decyzja o naprawie lub wymianie zależy od kilku czynników:

• Koszt: Koszt samego sprzęgła (komplet: tarcza, koło pasowe, cewka, łożysko) waha się od 200 zł do ponad 800 zł, w zależności od modelu samochodu. Koszt wymiany w warsztacie to zazwyczaj od 150 zł do 400 zł, ponieważ często wymaga to demontażu kompresora, a co za tym idzie odessania i ponownego napełnienia układu czynnikiem chłodniczym.
• Rodzaj uszkodzenia: Jeśli uszkodzona jest tylko tarcza cierna lub cewka, a reszta sprzęgła i kompresor są w dobrym stanie, wymiana samego sprzęgła jest zazwyczaj opłacalna.
• Stan kompresora: Jeśli kompresor jest stary, głośny, ma wycieki lub inne objawy zużycia, wymiana samego sprzęgła może być krótkotrwałym rozwiązaniem. W takim przypadku, mimo wyższego kosztu, często lepiej jest zainwestować w nowy lub regenerowany kompresor wraz z nowym sprzęgłem. Zapobiegnie to ponownym awariom i zapewni spokój na dłużej.
• Wiek pojazdu: W starszych samochodach, gdzie wartość pojazdu jest niższa, decyzja o kosztownej wymianie całego kompresora jest trudniejsza. Wówczas naprawa samego sprzęgła może być bardziej uzasadniona ekonomicznie.

Zawsze warto skonsultować się z zaufanym mechanikiem, który oceni ogólny stan układu i doradzi najlepsze rozwiązanie.

Twoja klimatyzacja znów działa co robić dalej

Prawidłowa diagnostyka to pierwszy i najważniejszy krok do przywrócenia pełnej sprawności klimatyzacji. Kiedy już zidentyfikujesz problem ze sprzęgłem, czas podjąć decyzję o dalszych działaniach, które pozwolą Ci cieszyć się chłodem w upalne dni.

Zdiagnozowałeś problem? Czas na decyzję: samodzielna wymiana czy wizyta w warsztacie?

Jeśli zdiagnozowałeś uszkodzenie sprzęgła, masz dwie główne opcje:

• Samodzielna wymiana: Wymiana samego sprzęgła jest możliwa dla osób z podstawowymi umiejętnościami mechanicznymi i odpowiednimi narzędziami. W wielu przypadkach nie wymaga ona rozszczelniania układu klimatyzacji, co jest dużą zaletą. Pamiętaj jednak, że dostęp do kompresora bywa utrudniony, a niektóre śruby mogą być zapieczone.
• Wizyta w warsztacie: Jeśli nie czujesz się pewnie, nie masz odpowiednich narzędzi, lub jeśli diagnostyka wskazuje na poważniejsze problemy (np. zatarcie łożyska, które mogło uszkodzić kompresor), zdecydowanie polecam wizytę u profesjonalnego mechanika. Specjalista nie tylko wymieni sprzęgło, ale także sprawdzi cały układ, a w razie potrzeby uzupełni lub wymieni czynnik chłodniczy, co jest kluczowe dla prawidłowego działania i trwałości klimatyzacji.

Przeczytaj również: Sprzęgło w aucie: Jak działa, objawy zużycia i jak o nie dbać?

Jak uniknąć podobnych problemów w przyszłości? Dobre praktyki użytkowania klimatyzacji

Aby zminimalizować ryzyko przyszłych awarii sprzęgła i innych elementów układu klimatyzacji, warto przestrzegać kilku prostych zasad:

• Regularne serwisowanie: Przynajmniej raz w roku sprawdzaj stan układu klimatyzacji, w tym poziom czynnika chłodniczego i szczelność.
• Używaj klimatyzacji przez cały rok: Włączaj klimatyzację na kilka minut przynajmniej raz w miesiącu, nawet zimą. Pomaga to w smarowaniu uszczelnień i zapobiega ich wysychaniu, co jest korzystne również dla sprzęgła.
• Monitoruj hałasy i objawy: Bądź czujny na wszelkie niepokojące dźwięki czy zmiany w działaniu klimatyzacji. Wczesne wykrycie problemu może zapobiec poważniejszym awariom.
• Unikaj nadmiernego obciążenia: Jeśli wiesz, że kompresor jest już stary i ma swoje lata, staraj się nie używać klimatyzacji na maksymalnej mocy przez bardzo długi czas w ekstremalnych warunkach, co może obciążać sprzęgło.
• Sprawdzaj pasek wielorowkowy: Upewnij się, że pasek napędowy jest w dobrym stanie i odpowiednio napięty. Luźny lub zużyty pasek może prowadzić do ślizgania się i uszkodzenia sprzęgła.
