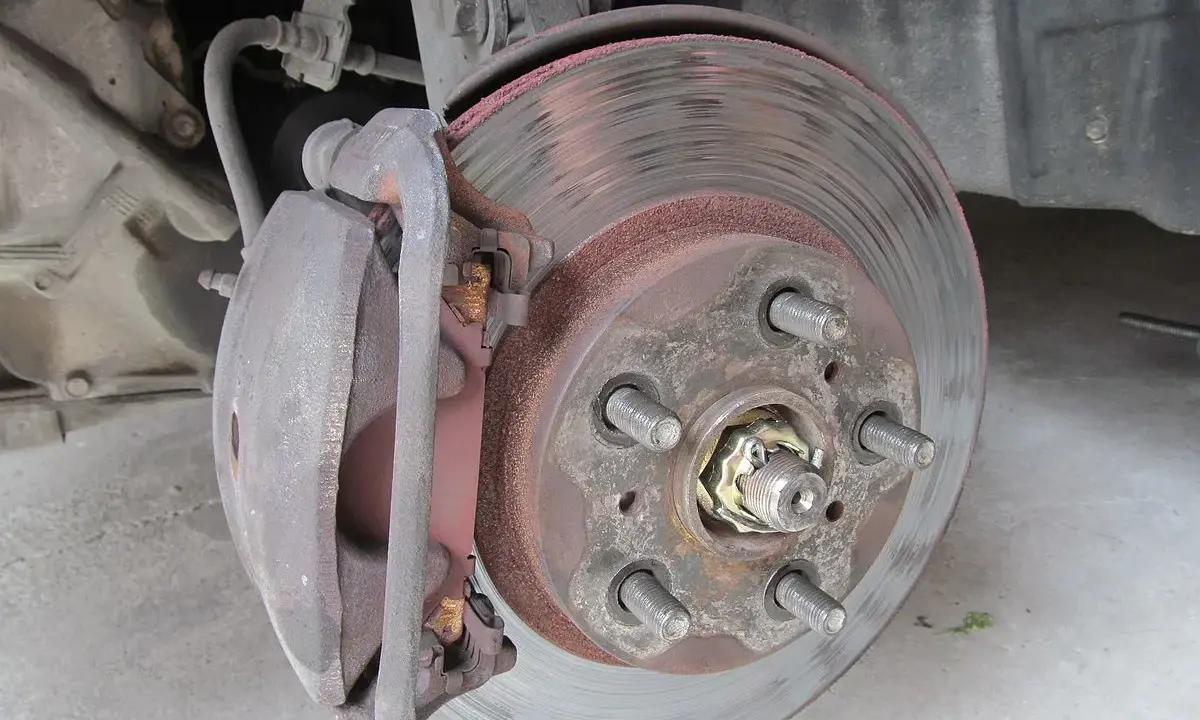

Jarzmo zacisku to element, który trzyma klocki we właściwym położeniu, prowadzi pracę zacisku i pozwala tarczy dostawać równy docisk. W praktyce decyduje o tym, czy hamulec działa cicho i płynnie, czy zaczyna stukać, piszczeć albo grzać się po kilku mocniejszych hamowaniach. W tym tekście wyjaśniam, jak ten element jest zbudowany, jak rozpoznać jego zużycie i kiedy opłaca się go czyścić, a kiedy wymienić.
Kluczowe informacje o tym elemencie hamulców
- To mocowanie pracuje razem z zaciskiem, klockami i tarczą, a nie obok nich.
- Najczęściej spotyka się je w układach z zaciskiem pływającym.
- Nie ma sztywnego interwału wymiany, ale stan części warto ocenić przy każdym serwisie hamulców.
- Najczęstsze objawy problemu to stuki, piski, nierówne zużycie klocków i grzanie się koła.
- Dobór części trzeba oprzeć na osi, stronie montażu, systemie hamulcowym i numerze OE.
Jaką rolę pełni to mocowanie w hamulcach tarczowych
W układzie z zaciskiem pływającym ten element jest punktem odniesienia dla całego mechanizmu. Przykręca się go do zwrotnicy lub piasty, a dopiero do niego trafia zacisk, który może przesuwać się na prowadnicach. Dzięki temu klocek zewnętrzny i wewnętrzny dociskają tarczę równomiernie, mimo że sam zacisk pracuje tylko z jednej strony.
To ważne rozróżnienie, bo wiele osób myli sam zacisk z jego mocowaniem. Zacisk wytwarza siłę hamowania, a mocowanie ustawia go w odpowiedniej pozycji i tworzy przestrzeń roboczą dla klocków. W materiałach serwisowych Brembo właśnie ten obszar jest traktowany jako część, którą trzeba regularnie czyścić i sprawdzać razem z prowadnicami, bo bez tego mechanizm nie porusza się swobodnie.
W układach z zaciskiem stałym sytuacja wygląda inaczej. Tam tłoczki działają z obu stron tarczy, więc klasyczne mocowanie nie pełni już takiej samej roli jak w popularnych rozwiązaniach osobowych. Dlatego przy opisie części zawsze patrzę nie tylko na markę auta, ale też na typ hamulców. To od razu porządkuje wybór i ogranicza pomyłki przy zakupie.
| Typ układu | Jak pracuje | Znaczenie mocowania |
|---|---|---|
| Zacisk pływający | Zacisk przesuwa się na prowadnicach i dociska tarczę z jednej strony | Mocowanie prowadzi klocki i stabilizuje cały układ |
| Zacisk stały | Tłoczki działają symetrycznie po obu stronach tarczy | Klasyczna konstrukcja mocowania jest mniej istotna albo występuje w innej formie |
Jeśli rozumiesz już tę różnicę, łatwiej ocenić, z jakim elementem naprawdę masz do czynienia i gdzie szukać źródła problemu.
Z czego jest zbudowane i jak pracuje w praktyce
Na pierwszy rzut oka to zwykły metalowy uchwyt, ale jego geometria ma duże znaczenie. Najczęściej spotyka się konstrukcje żeliwne albo stalowe, bo dobrze znoszą temperaturę, obciążenia i korozję. W nowszych lub bardziej wyspecjalizowanych rozwiązaniach można spotkać także aluminium, zwłaszcza tam, gdzie liczy się masa nieresorowana i lepsze odprowadzanie ciepła.
W środku najważniejsze są powierzchnie, po których ślizgają się klocki, oraz miejsca współpracy z prowadnicami i sprężynami antywibracyjnymi. To właśnie tam zbiera się rdza, pył z klocków i brud z drogi. Jeśli te punkty nie są czyste, klocek nie wraca swobodnie po hamowaniu i układ zaczyna pracować ciężej, niż powinien.

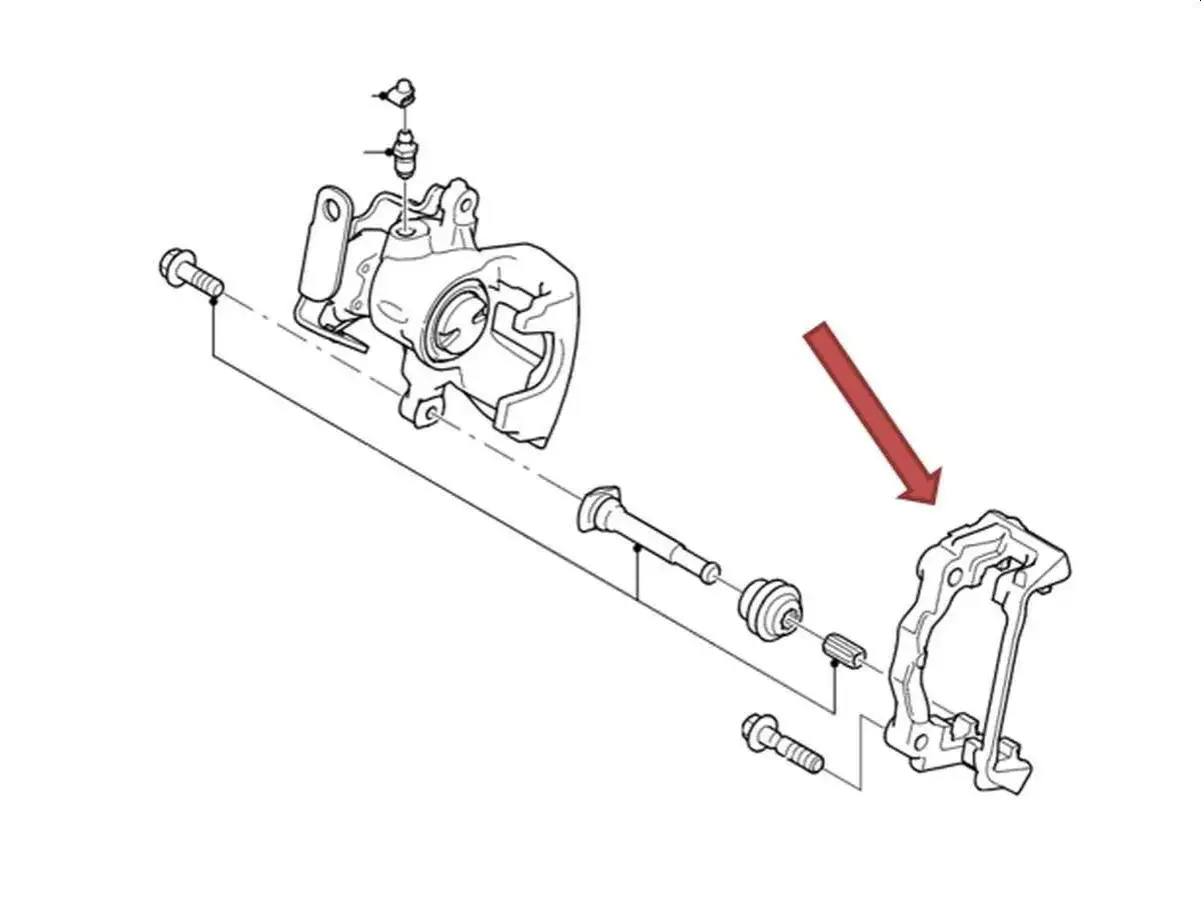

W praktyce składa się to z kilku elementów, które trzeba oceniać razem, a nie osobno.
- Korpus mocowania - utrzymuje geometrię i przenosi siły z zacisku na zwrotnicę.
- Gniazda prowadnic - odpowiadają za płynny ruch zacisku w układzie pływającym.
- Płaszczyzny pod klocki - prowadzą okładziny i pilnują ich ustawienia względem tarczy.
- Sprężyny lub blaszki antywibracyjne - ograniczają luz i hałas podczas lekkiego hamowania.
- Śruby mocujące - muszą być w dobrym stanie, bo od nich zależy sztywność całego połączenia.
Ja zawsze patrzę na ten element jak na prowadnicę i fundament w jednym: niewidoczny na co dzień, ale decydujący o kulturze pracy całego hamulca. To prowadzi prosto do pytania, po czym w ogóle poznać, że zaczyna się zużywać.
Po czym poznać, że zaczyna sprawiać kłopoty
Najbardziej typowy sygnał to hałas. Stukanie przy lekkim hamowaniu, metaliczny dźwięk przy przejeżdżaniu nierówności albo pisk pojawiający się tylko przy pierwszym naciśnięciu pedału często oznaczają, że klocek nie siedzi stabilnie w gnieździe albo prowadzenie ma zbyt duży luz. Inter Cars zwraca uwagę, że przy takich objawach trzeba sprawdzić nie tylko klocki i tarczę, ale też stan mocowania oraz prowadnic.
| Objaw | Co może oznaczać | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Stukanie lub klekot przy hamowaniu | Luz klocka, zużyte blaszki, wyrobione gniazda | Sprężyny, płaszczyzny prowadzące, stan śrub |
| Pisk lub szuranie | Rdza, brud, nierówny docisk do tarczy | Czystość mocowania, stan klocków, powierzchnię tarczy |
| Auto ściąga przy hamowaniu | Jedna strona pracuje ciężej lub klocek nie cofa się prawidłowo | Prowadnice, gniazda i swobodę ruchu zacisku |
| Jedno koło wyraźnie cieplejsze | Zacisk lub mocowanie pracuje z oporem | Zapieczenie prowadnic, korozję i stan osłon |
| Nierówne zużycie klocków | Klocek klinuje się albo pracuje pod złym kątem | Płaszczyzny oporowe i geometrię całego montażu |
Warto pamiętać, że objawy podobne do tych z zapieczonego zacisku może dawać też samo mocowanie. Dlatego nie przyklejam się do jednego winnego, tylko sprawdzam cały zestaw: od klocka, przez prowadnice, po śruby i tarczę.
Kiedy wystarczy czyszczenie, a kiedy lepiej zamówić nową część
Reguła, której trzymam się w serwisie, jest prosta: jeśli problem wygląda na powierzchniowy, zaczynam od czyszczenia i wymiany drobnych elementów pomocniczych. Jeśli metal jest pęknięty, skrzywiony albo wyraźnie wyrobiony, nie próbuję ratować go półśrodkami.
- Czyszczenie wystarczy, gdy widać tylko nalot rdzy, brud po klockach albo lekkie zabrudzenie prowadnic.
- Zestaw naprawczy ma sens, gdy zużyły się gumki, osłony lub same prowadnice, ale korpus mocowania jest prosty i nieuszkodzony.
- Wymiana całego mocowania jest rozsądna, gdy gniazda są wyrobione, powierzchnie pod klocki zbyt skorodowane albo pojawiły się pęknięcia.
- Nie warto odkładać wymiany, jeśli klocek ma za duży luz, wraca nierówno albo jedno koło grzeje się wyraźnie bardziej od drugiego.
Trzeba też uważać na pozorne oszczędności. Samo przetarcie szczotką drucianą niczego nie załatwia, jeśli korozja weszła głęboko w miejsce pracy klocka. Taki element może jeszcze wyglądać „do przyjęcia”, ale po kilku tysiącach kilometrów problem wraca z podwójną siłą.
W materiałach serwisowych Brembo i podobnych producentów przewija się dokładnie ta sama logika: czyste, sprawne prowadzenie ma dać płynny ruch klocków i zacisku. Jeśli ten warunek nie jest spełniony, lepiej wymienić zużyty detal niż liczyć na cud po samym smarze. To naturalnie prowadzi do pytania o dobór właściwej części do konkretnego auta.
Jak dobrać właściwe mocowanie do konkretnego auta
Tu najwięcej osób popełnia błąd, bo patrzy tylko na markę i model samochodu. To za mało. To samo auto może mieć różne hamulce zależnie od wersji silnikowej, średnicy tarczy, rodzaju tylnej osi albo producenta układu. Dlatego przy zakupie zawsze sprawdzam kilka danych naraz.
| Co sprawdzić | Dlaczego to ważne |
|---|---|
| Strona montażu | Lewe i prawe mocowanie nie zawsze są zamienne |
| Oś przednia lub tylna | Geometria i obciążenia mogą być inne |
| System hamulcowy | ATE, TRW, Lucas, Teves i inne systemy mają różne wymiary i rozwiązania |
| Średnica i grubość tarczy | Mocowanie musi pasować do konkretnego pakietu hamulcowego |
| Numer OE lub numer starej części | Najpewniejszy punkt odniesienia przy dopasowaniu |
| Wersja z czujnikiem lub EPB | W tylnej osi różnice bywają większe, niż sugeruje katalog ogólny |
Ja przy takim zakupie nie ufam samej nazwie auta. Porównuję starą część ze zdjęciem katalogowym, sprawdzam numer OE i dopiero wtedy zamykam temat. Jeśli katalog podaje oba warianty, biorę chwilę na weryfikację, bo pomyłka w hamulcach kończy się znacznie drożej niż błąd w wielu innych częściach.
W praktyce kluczowe jest też to, czy kupujesz sam uchwyt, czy komplet z prowadnicami i sprężynami. Czasem pozorna oszczędność na samym korpusie kończy się tym, że i tak trzeba dokupić resztę osprzętu. Gdy to uporządkujemy, zostaje już tylko koszt całej operacji.
Ile kosztuje wymiana i czy naprawa ma sens
Cena zależy głównie od modelu auta i producenta części, ale pewne widełki da się podać. W popularnych samochodach aftermarketowe mocowanie zwykle mieści się w okolicach 90-200 zł za sztukę. W mniej popularnych wersjach, przy markowych częściach lub większych hamulcach, kwota potrafi wzrosnąć do 300-500 zł i więcej. To są widełki orientacyjne, ale dobrze pokazują skalę rynku.
| Pozycja | Orientacyjny koszt | Komentarz |
|---|---|---|
| Samo mocowanie | 90-200 zł | Najczęściej dotyczy popularnych aut i zamienników |
| Markowa lub rzadsza wersja | 300-500 zł+ | Dotyczy modeli mniej popularnych albo bardziej rozbudowanych układów |
| Gumki, prowadnice, sprężyny | 20-80 zł | Opłacalne, jeśli korpus jest jeszcze prosty i bez uszkodzeń |
| Robocizna | 150-400 zł | Zależy od zapieczenia śrub, typu osi i zakresu prac |
Regeneracja ma sens tylko wtedy, gdy chodzi o czyszczenie, wymianę osprzętu i przywrócenie płynności ruchu. Jeśli część ma pęknięcie, wyraźne wżery w miejscu pracy klocka albo skrzywioną geometrię, lepiej kupić nowy element. W hamulcach oszczędność za wszelką cenę bywa fałszywa, bo skutkuje ponownym rozbiórką i kolejnym kosztem robocizny.
Właśnie dlatego patrzę na ten wydatek nie jak na zakup „żelastwa”, tylko jak na inwestycję w równą pracę całej osi. Jeśli już wymieniać, to tak, żeby nie wracać do tematu po miesiącu. Zostaje jeszcze jedna rzecz, którą zawsze sprawdzam przy okazji, bo bez niej problem lubi wracać.
Co sprawdzam przy okazji serwisu, żeby problem nie wrócił
Przy demontażu i montażu hamulców nigdy nie ograniczam się do jednego elementu. Sprawdzam piastę, tarczę, stan klocków, prowadnice, osłony i wszystkie blaszki, które ograniczają luz roboczy. Jeśli jeden detal jest zużyty, bardzo często drugi jest już tylko krok od awarii.
- Piasta i tarcza - brak rdzy i poprawne bicie osiowe mają ogromne znaczenie dla późniejszej pracy klocka.
- Prowadnice - muszą poruszać się lekko, bez zacięć i bez wyczuwalnych luzów.
- Osłony gumowe - jeśli pękły, brud i woda szybko wracają do środka.
- Blaszki i sprężyny antywibracyjne - to one często eliminują stuki i metaliczny odgłos przy lekkim hamowaniu.
- Moment dokręcenia - śruby trzeba skręcać zgodnie z danymi producenta, a nie „na wyczucie”.
Jeśli po serwisie koło dalej grzeje się bardziej niż drugie albo klocek układa się nierówno, nie szukałbym winy wyłącznie w tarczy. Najczęściej winny jest układ prowadzenia: zabrudzone mocowanie, zużyte prowadnice, słabe blaszki albo źle dobrany komplet części. To właśnie ten detal decyduje, czy hamulec będzie działał przewidywalnie przez kolejne tysiące kilometrów.
