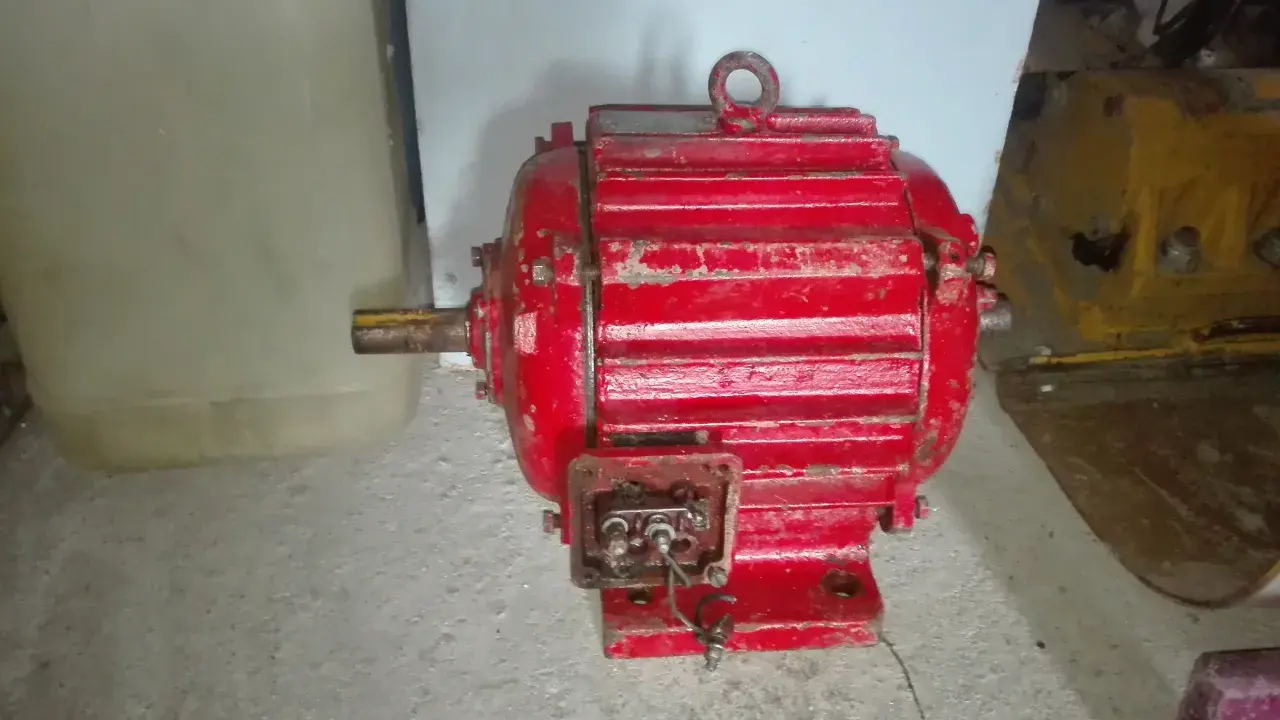

Prądnica z silnika: Twój przewodnik DIY. Zbuduj awaryjne zasilanie!

Korzyści płynące z samodzielnej budowy prądnicy ze starego silnika są wielowymiarowe. Przede wszystkim, daje to realną możliwość uzyskania pewnego stopnia niezależności energetycznej. W dobie rosnących cen energii i coraz częstszych awarii sieci, posiadanie własnego, awaryjnego źródła zasilania, choćby o niewielkiej mocy, staje się niezwykle cenne. Z mojego punktu widzenia, to także spora oszczędność, zwłaszcza jeśli dysponujemy starym, nieużywanym silnikiem, który zamiast trafić na złom, zyska drugie życie.

Taka domowa prądnica znajduje wiele praktycznych zastosowań, szczególnie na działkach rekreacyjnych, w domkach letniskowych czy w gospodarstwach rolnych, gdzie dostęp do stabilnej sieci energetycznej bywa ograniczony lub kosztowny. Można jej użyć do zasilania podstawowego oświetlenia, ładowania akumulatorów czy uruchamiania prostych elektronarzędzi. To idealne rozwiązanie jako awaryjne źródło zasilania w sytuacjach, gdy prąd z sieci jest niedostępny.

Co więcej, dla każdego majsterkowicza, taki projekt to fantastyczna okazja do nauki. Samodzielna budowa prądnicy to doskonały sposób na zgłębienie podstaw elektrotechniki i mechaniki. Rozwija umiejętności praktyczne, uczy cierpliwości i precyzji, a także daje ogromną satysfakcję z pomyślnie zrealizowanego zadania. To prawdziwa gratka dla każdego, kto lubi wyzwania i chce zrozumieć, jak działają otaczające nas urządzenia.

Jak silnik elektryczny staje się prądnicą?

Zjawisko odwracalności pracy maszyn elektrycznych to klucz do zrozumienia, dlaczego silnik może stać się prądnicą. W praktyce oznacza to, że każda maszyna elektryczna, która potrafi zamieniać energię elektryczną na mechaniczną (czyli silnik), może również, po odpowiednich modyfikacjach i mechanicznym napędzeniu, działać w drugą stronę zamieniając energię mechaniczną na elektryczną (czyli jako prądnica). To fundament, na którym opiera się cały nasz projekt.

Podstawą działania prądnicy jest zjawisko indukcji elektromagnetycznej. W uproszczeniu, polega ono na tym, że gdy przewodnik (np. uzwojenie) porusza się w polu magnetycznym lub pole magnetyczne zmienia się wokół przewodnika, w przewodniku tym indukuje się (powstaje) prąd elektryczny. Im szybciej ten ruch lub zmiana, tym większy prąd możemy uzyskać. To właśnie ten mechanizm wykorzystujemy, aby ze starego silnika wydobyć energię elektryczną.

Standardowo, silnik elektryczny pobiera prąd z sieci, aby wytworzyć ruch obrotowy. Natomiast prądnica, napędzana z zewnątrz (np. siłą wiatru, wody, czy innym silnikiem), obraca swoje uzwojenia w polu magnetycznym, generując prąd. Jak już wspomniałem, silnik może pełnić obie te funkcje. Wystarczy, że zamiast podawać mu prąd, zaczniemy go obracać mechanicznie, a on, po odpowiednich modyfikacjach, zacznie nam ten prąd oddawać. To jest sedno konwersji, którą będziemy wykonywać.

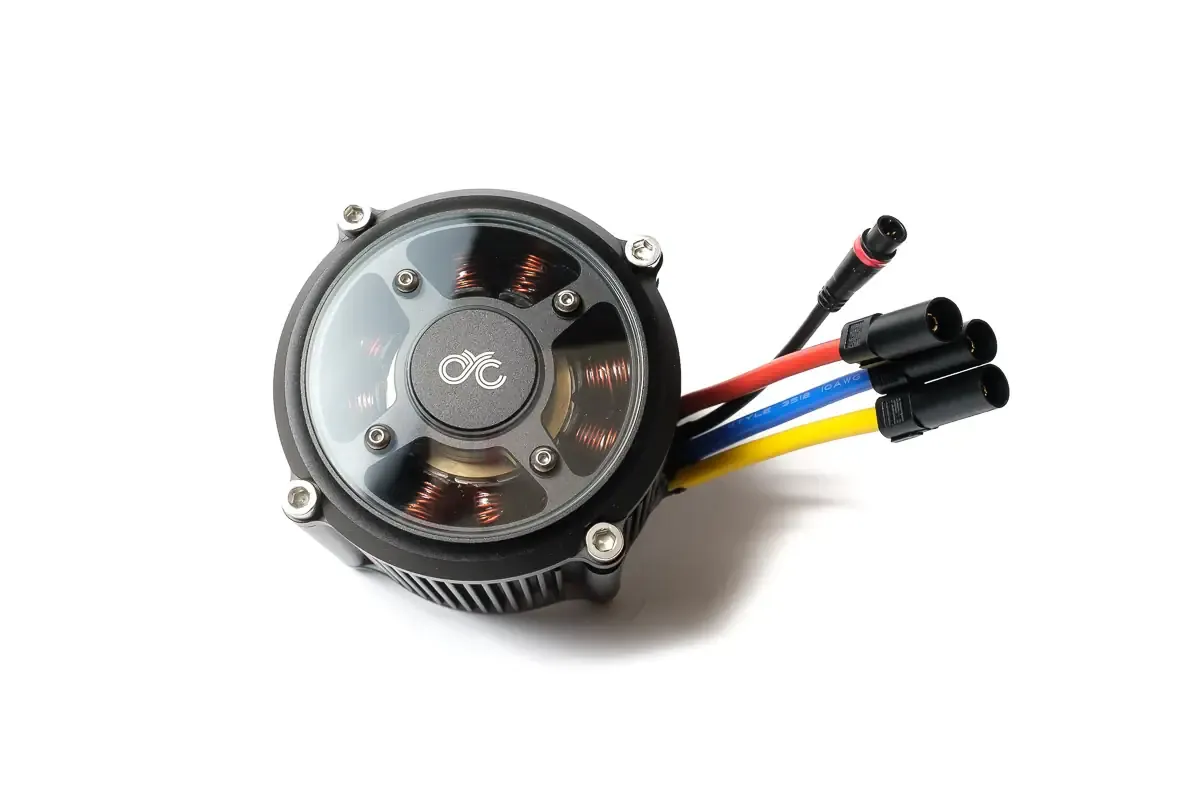

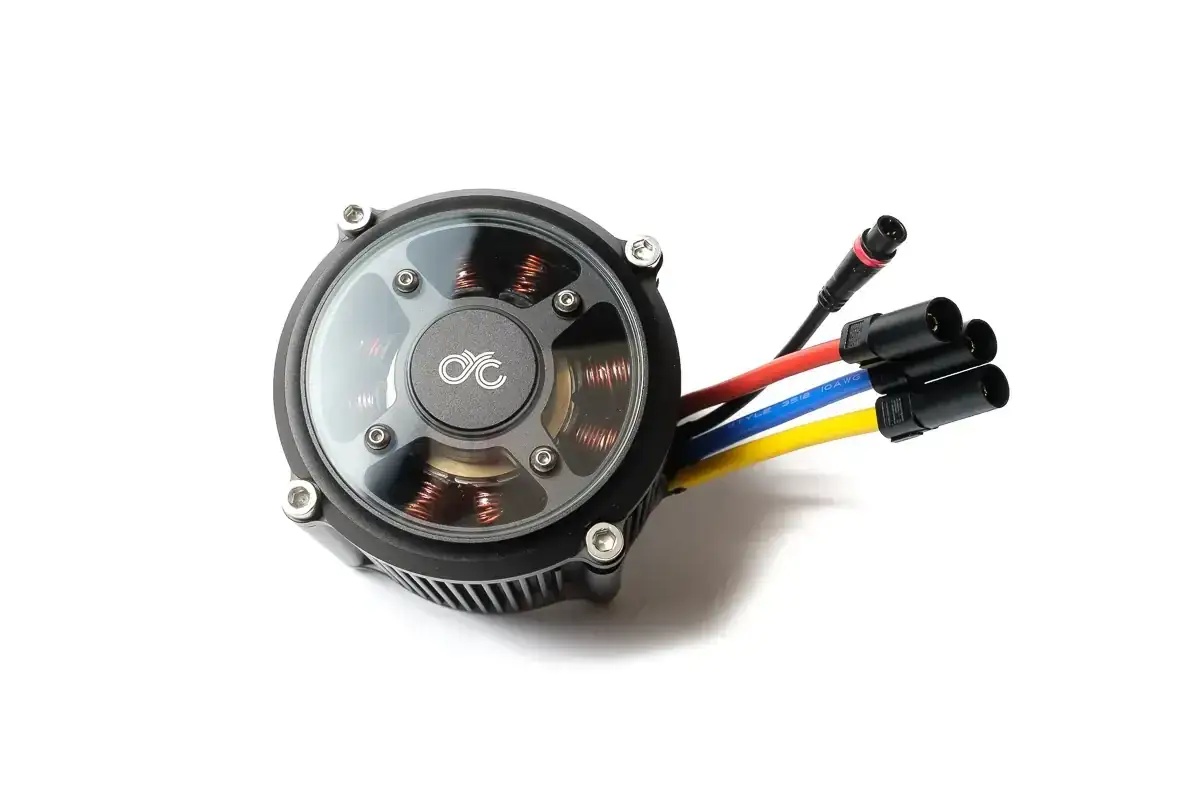

Wybór silnika to podstawa sukcesu

Wybór odpowiedniego silnika to absolutna podstawa udanej konwersji. Nie każdy silnik nadaje się do tego celu, a niektóre typy są znacznie bardziej efektywne i prostsze w modyfikacji niż inne. Z mojego doświadczenia wynika, że najpopularniejsze i najbardziej wszechstronne są silniki indukcyjne (asynchroniczne), zarówno jedno-, jak i trójfazowe.

Silniki indukcyjne są preferowane ze względu na ich budowę i zasadę działania. Charakteryzują się solidną konstrukcją, brakiem szczotek (w większości typów), co przekłada się na mniejszą awaryjność i dłuższą żywotność. Ich uzwojenia stojana są łatwo dostępne, co ułatwia podłączenie kondensatorów niezbędnych do samowzbudzenia. Niezależnie od tego, czy jest to silnik jednofazowy, czy trójfazowy, ich potencjał do konwersji jest bardzo duży, choć silniki trójfazowe oferują zazwyczaj większą moc i stabilność po przeróbce.

Szczególnie polecam poszukać silników ze starych pralek automatycznych, na przykład tych polskiej marki Polar. Są one niezwykle łatwo dostępne na złomowiskach czy w punktach skupu AGD, a ich konstrukcja często idealnie nadaje się do konwersji. Zazwyczaj są to silniki indukcyjne o mocy wystarczającej do zasilania podstawowych urządzeń, a ich gabaryty sprawiają, że są stosunkowo łatwe do zamontowania w domowych projektach.

Silniki prądu stałego (DC) również mogą być wykorzystane, choć są rzadziej spotykane w tego typu projektach DIY. Ich zaletą jest prostsze podłączenie często wystarczy mechanicznie je napędzić, a prąd stały pojawi się na zaciskach. Niestety, zazwyczaj oferują one mniejszą moc niż silniki indukcyjne i często wymagają konserwacji szczotek. Mogą być jednak dobrym wyborem do projektów o niskim zapotrzebowaniu na energię, gdzie prostota podłączenia jest priorytetem.

Należy jednak unikać silników o bardzo skomplikowanej budowie, takich jak silniki uniwersalne (szczotkowe, często spotykane w elektronarzędziach) czy silniki krokowego. Ich konwersja na prądnicę jest znacznie trudniejsza, często nieopłacalna ze względu na niską wydajność, problemy z samowzbudzeniem lub konieczność zaawansowanych modyfikacji, które wykraczają poza możliwości typowego majsterkowicza.

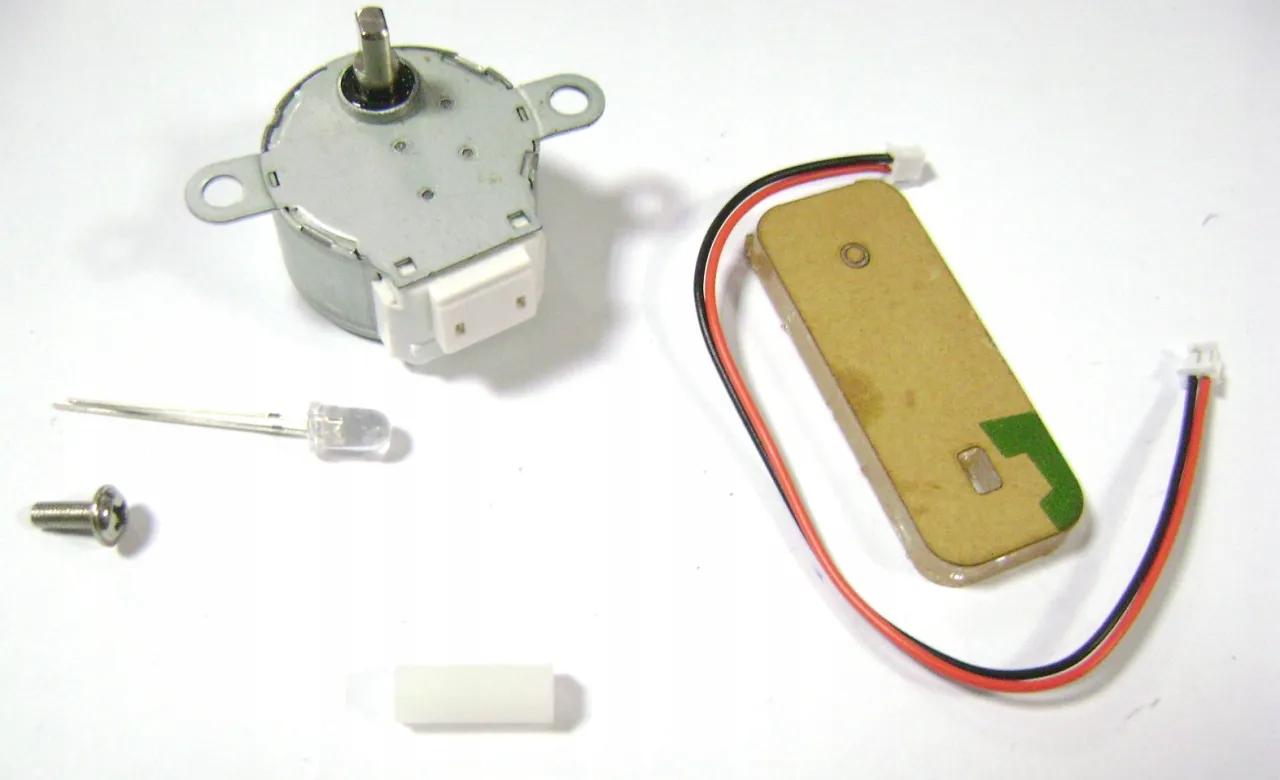

Niezbędne przygotowania: co musisz mieć do startu?

Zanim zabierzemy się do pracy, musimy upewnić się, że mamy wszystkie niezbędne narzędzia i komponenty. To klucz do sprawnego i bezpiecznego przebiegu projektu. Równie ważne jest zrozumienie i przestrzeganie zasad bezpieczeństwa, zwłaszcza gdy pracujemy z prądem o napięciu sieciowym. Pamiętajmy, że ostrożność to podstawa.

Oto lista narzędzi, które będą nam potrzebne:

• Zestaw wkrętaków i kluczy: Do demontażu silnika i montażu nowych elementów.
• Lutownica i cyna: Do precyzyjnych połączeń elektrycznych.
• Multimetr (miernik uniwersalny): Niezbędny do pomiaru napięcia, prądu, rezystancji i pojemności kondensatorów.
• Szczypce i ściągacz izolacji: Do pracy z przewodami.
• Miernik cęgowy: Przydatny do pomiaru prądu bez przerywania obwodu.
• Nóż monterski: Do precyzyjnego usuwania izolacji.
• Opaski zaciskowe, taśma izolacyjna: Do zabezpieczania połączeń.

A oto kluczowe komponenty, bez których nie ruszymy:

• Kondensatory: Są absolutnie niezbędne do samowzbudzenia silników asynchronicznych. Ich rola polega na wytworzeniu przesunięcia fazowego, które inicjuje wirujące pole magnetyczne w stojanie. Musimy dobrać ich pojemność bardzo precyzyjnie, w zależności od mocy silnika. Zbyt mała pojemność nie wywoła wzbudzenia, zbyt duża może prowadzić do przegrzewania się silnika.
• Magnesy neodymowe: To alternatywa lub uzupełnienie dla kondensatorów. Wklejenie silnych magnesów neodymowych w wirnik przekształca silnik w prądnicę synchroniczną z magnesami trwałymi (PMSM). Taka prądnica często jest znacznie wydajniejsza, zwłaszcza przy niższych obrotach, co jest kluczowe w projektach takich jak małe elektrownie wiatrowe.
• Mostek prostowniczy: Jeśli naszym celem jest uzyskanie prądu stałego (DC), np. do ładowania akumulatorów, mostek prostowniczy jest konieczny. Przekształca on prąd zmienny (AC) generowany przez prądnicę na prąd stały.
• Inne elementy: Pamiętajmy o przewodach o odpowiednim przekroju (dostosowanym do przewidywanego prądu), złączkach, koszulkach termokurczliwych do izolacji oraz solidnej obudowie lub podstawie do zamocowania prądnicy.

Kwestie bezpieczeństwa są dla mnie priorytetem. Praca z prądem o napięciu sieciowym jest śmiertelnie niebezpieczna i nie ma tu miejsca na kompromisy. Oto podstawowe zasady, których należy bezwzględnie przestrzegać:

• Zawsze pracuj przy odłączonym zasilaniu: Przed przystąpieniem do jakichkolwiek prac upewnij się, że silnik jest całkowicie odłączony od sieci.
• Używaj środków ochrony osobistej: Rękawice izolacyjne, okulary ochronne i obuwie ochronne to absolutne minimum.
• Ostrożność z kondensatorami: Kondensatory mogą przechowywać ładunek elektryczny nawet po odłączeniu zasilania. Zawsze je rozładowuj przed dotknięciem, np. przez zwarcie ich końcówek rezystorem o odpowiedniej wartości.
• Podstawowa wiedza elektryczna: Nie podejmuj się tego projektu, jeśli nie masz podstawowej wiedzy z zakresu elektrotechniki. Niewłaściwe podłączenie może prowadzić do porażenia prądem, pożaru lub uszkodzenia sprzętu.
• Izolacja: Wszystkie połączenia muszą być prawidłowo zaizolowane, aby zapobiec przypadkowym zwarciom i porażeniom.

"Praca z prądem o napięciu sieciowym jest śmiertelnie niebezpieczna. Zawsze upewnij się, że zasilanie jest odłączone, a kondensatory rozładowane przed dotknięciem jakichkolwiek elementów. Posiadanie podstawowej wiedzy z zakresu elektrotechniki jest kluczowe."

Prądnica z silnika indukcyjnego: instrukcja krok po kroku

Skupmy się teraz na najpopularniejszej metodzie konwersji, czyli przeróbce silnika indukcyjnego na prądnicę za pomocą kondensatorów. To sprawdzony i stosunkowo prosty sposób, idealny dla początkujących i średniozaawansowanych majsterkowiczów. Pamiętaj, aby każdy krok wykonywać z precyzją i dbałością o bezpieczeństwo.

1. Demontaż i ocena silnika:
   • Zacznij od bezpiecznego demontażu silnika z urządzenia, w którym się znajdował.
   • Oczyść silnik z brudu, kurzu i smarów.
   • Sprawdź stan techniczny łożysk czy nie mają luzów i czy swobodnie się obracają. Uszkodzone łożyska należy wymienić.
   • Obejrzyj uzwojenia pod kątem uszkodzeń izolacji, przegrzania czy śladów zwarcia. Jeśli uzwojenia są uszkodzone, silnik nie nadaje się do konwersji.
   • Zlokalizuj tabliczkę znamionową silnika, aby poznać jego moc, napięcie i typ uzwojeń (gwiazda/trójkąt, jeśli to silnik trójfazowy).
2. Podłączanie kondensatorów do uzwojeń:
   • Kondensatory są kluczowe dla samowzbudzenia silnika indukcyjnego. Ich zadaniem jest wytworzenie przesunięcia fazowego, które zainicjuje wirujące pole magnetyczne, niezbędne do generowania prądu.
   • W przypadku silników jednofazowych kondensator podłącza się równolegle do uzwojenia roboczego lub pomiędzy uzwojenie robocze a rozruchowe (w zależności od konstrukcji silnika).
   • W silnikach trójfazowych kondensatory podłącza się między poszczególne fazy, tworząc układ trójkąta lub gwiazdy.
   • Zawsze upewnij się, że kondensatory są przeznaczone do pracy z prądem zmiennym (AC) i mają odpowiednie napięcie pracy (zazwyczaj 400-450V AC).

Dobór odpowiedniej pojemności kondensatorów jest krytyczny dla stabilnej pracy prądnicy i uzyskania optymalnego napięcia wyjściowego. Zbyt mała pojemność może uniemożliwić samowzbudzenie, a zbyt duża może prowadzić do niestabilności napięcia i przegrzewania. Ogólna zasada mówi, że na każde 100 W mocy silnika potrzebujemy około 10-15 µF pojemności. Dla silnika o mocy 500 W będzie to więc około 50-75 µF. Zawsze warto zacząć od wartości środkowej i eksperymentalnie ją dostosować, mierząc napięcie wyjściowe pod obciążeniem.

Dla silników jednofazowych, często wystarczy jeden lub dwa kondensatory. Natomiast w przypadku silników trójfazowych, możemy zastosować połączenie w "gwiazdę" lub "trójkąt". W konfiguracji "gwiazdy" uzwojenia są połączone jednym końcem w punkcie neutralnym, a kondensatory podłącza się między fazy. W konfiguracji "trójkąta" uzwojenia są połączone szeregowo, tworząc obwód zamknięty, a kondensatory podłącza się równolegle do każdego uzwojenia. Połączenie w trójkąt zazwyczaj daje wyższe napięcie, ale wymaga większej precyzji w doborze kondensatorów. Schematy podłączenia znajdziesz w wielu źródłach internetowych zawsze upewnij się, że są one zgodne z twoim typem silnika i jego uzwojeniami.

Alternatywa: prądnica z magnesami neodymowymi dla większej wydajności

Jeśli szukasz większej wydajności, zwłaszcza przy niższych obrotach, lub chcesz zbudować prądnicę do małej elektrowni wiatrowej czy wodnej, warto rozważyć modyfikację wirnika za pomocą magnesów neodymowych. Dzięki temu uzyskujemy prądnicę synchroniczną z magnesami trwałymi (PMSM), która jest znacznie bardziej efektywna niż prądnica samowzbudna z kondensatorami.

1. Przygotowanie wirnika:
   • W zależności od typu silnika, może być konieczne usunięcie klatki zwartej z wirnika (jeśli silnik jest klatkowy). Jest to proces wymagający precyzji i często użycia szlifierki lub tokarki.
   • Powierzchnia wirnika, na której będą klejone magnesy, musi być idealnie czysta, odtłuszczona i lekko zmatowiona, aby zapewnić dobrą przyczepność kleju.
   • Dokładnie zmierz średnicę wirnika i obwód, aby precyzyjnie zaplanować rozmieszczenie magnesów.
2. Rozmieszczanie i klejenie magnesów neodymowych:
   • To najbardziej krytyczny etap. Magnesy neodymowe są niezwykle silne i mogą być niebezpieczne. Używaj rękawiczek i okularów ochronnych.
   • Magnesy należy rozmieścić równomiernie na obwodzie wirnika, zachowując naprzemienną polaryzację (N-S-N-S). Jest to kluczowe dla uzyskania stabilnego i silnego pola magnetycznego.
   • Do klejenia użyj mocnego kleju epoksydowego, który jest odporny na wysokie temperatury i wibracje.
   • Po naklejeniu magnesów, dla dodatkowego zabezpieczenia i wygładzenia powierzchni, wirnik można owinąć taśmą szklaną lub węglową nasączoną żywicą epoksydową. Zapewni to, że magnesy nie oderwą się podczas pracy przy wysokich obrotach.

Pierwsze uruchomienie i testy: sprawdź, czy działa!

Po zakończeniu wszystkich modyfikacji, nadszedł czas na najbardziej ekscytujący moment pierwsze uruchomienie i testowanie naszej nowej prądnicy. Pamiętaj, aby zachować wszelkie środki ostrożności i postępować metodycznie.

• Metody napędzania prądnicy:
  • Wiertarka: To najprostsza metoda do wstępnych testów. Pozwala na kontrolowanie obrotów, ale zazwyczaj nie oferuje wystarczającej mocy do długotrwałej pracy.
  • Silnik spalinowy: Agregat prądotwórczy z silnikiem spalinowym to popularne rozwiązanie. Zapewnia stałe obroty i większą moc, ale generuje hałas i spaliny.
  • Turbina wiatrowa lub wodna: Idealne do zastosowań ekologicznych, ale wymagają odpowiednich warunków środowiskowych i bardziej zaawansowanej konstrukcji. Pamiętaj, że napięcie i częstotliwość generowanego prądu są bezpośrednio zależne od prędkości obrotowej napędu.

1. Pomiar napięcia wyjściowego:
   • Podłącz multimetr do zacisków wyjściowych prądnicy. Jeśli prądnica generuje prąd zmienny (AC), ustaw multimetr na pomiar napięcia AC. Jeśli używasz mostka prostowniczego, zmierz napięcie DC na jego wyjściu.
   • Powoli zwiększaj obroty napędu i obserwuj wskazania multimetru. Powinieneś zobaczyć rosnące napięcie.
   • Zanotuj, przy jakich obrotach prądnica zaczyna generować stabilne napięcie i jakie jest to napięcie przy różnych prędkościach obrotowych. To da ci obraz charakterystyki twojej prądnicy.
2. Podłączenie obciążenia:
   • Zacznij od podłączenia prostego obciążenia, np. żarówki tradycyjnej o niewielkiej mocy (np. 40-60W) lub grzałki. Są to odbiorniki rezystancyjne, które są odporne na wahania napięcia i częstotliwości.
   • Obserwuj, jak prądnica zachowuje się pod obciążeniem czy napięcie nie spada zbyt drastycznie, czy silnik się nie przegrzewa.
   • Stopniowo zwiększaj obciążenie, podłączając kolejne urządzenia. Pamiętaj, że domowa prądnica bez zaawansowanych stabilizatorów nie nadaje się do zasilania wrażliwej elektroniki, takiej jak komputery czy telewizory, ze względu na niestabilność napięcia i częstotliwości.
   • Jeśli planujesz ładować akumulatory, upewnij się, że masz odpowiedni regulator ładowania, który zabezpieczy akumulator przed przeładowaniem i prądnicę przed przeciążeniem.

Najczęstsze problemy i skuteczne rozwiązania

W każdym projekcie DIY, zwłaszcza elektrycznym, mogą pojawić się problemy. Ważne jest, aby wiedzieć, jak je zdiagnozować i skutecznie rozwiązać. Poniżej przedstawiam najczęstsze trudności, z którymi możesz się spotkać podczas budowy i eksploatacji prądnicy.

• Brak generowania napięcia:
  • Źle dobrane kondensatory: Najczęstsza przyczyna w silnikach asynchronicznych. Spróbuj zwiększyć lub zmniejszyć ich pojemność, eksperymentując z różnymi wartościami.
  • Brak szczątkowego magnetyzmu: Czasami rdzeń silnika traci magnetyzm szczątkowy, niezbędny do samowzbudzenia. Możesz spróbować "namagnesować" go ponownie, podając na chwilę (ułamki sekundy) prąd stały z akumulatora na jedno z uzwojeń.
  • Uszkodzone uzwojenia: Sprawdź ciągłość uzwojeń multimetrem. Przerwa w obwodzie uniemożliwi generowanie prądu.
  • Zbyt niskie obroty napędu: Prądnica potrzebuje minimalnych obrotów, aby się wzbudzić i generować napięcie. Upewnij się, że napęd jest wystarczająco szybki.
  • Niewłaściwe podłączenie: Dokładnie sprawdź schemat połączeń, zwłaszcza kondensatorów.

Problem niestabilnego napięcia lub częstotliwości jest bardzo powszechny w domowych prądnicach. Wynika to głównie z braku zaawansowanych stabilizatorów, które są standardem w komercyjnych agregatach. Napięcie i częstotliwość są bezpośrednio zależne od prędkości obrotowej napędu. Aby poprawić jakość generowanej energii, możesz spróbować precyzyjniej dobrać kondensatory (jeśli używasz tej metody) lub, co ważniejsze, stabilizować obroty napędu. Jeśli używasz silnika spalinowego, upewnij się, że ma on sprawny regulator obrotów. W prostszych zastosowaniach, takich jak ładowanie akumulatorów, można zastosować prosty regulator napięcia DC, który zapewni stałe napięcie ładowania, niezależnie od wahań na wejściu.

Przegrzewanie się silnika podczas pracy jako prądnica to sygnał, że coś jest nie tak. Najczęstsze przyczyny to zbyt duże obciążenie prądnica jest przeciążona i próbuje dostarczyć więcej mocy, niż jest w stanie. Inne powody to niewystarczające chłodzenie (np. zablokowany wentylator, brudne kanały wentylacyjne) lub uszkodzone łożyska, które generują dodatkowe tarcie i ciepło. Aby rozwiązać ten problem, należy zredukować obciążenie, poprawić wentylację lub wymienić uszkodzone części. Pamiętaj, że długotrwałe przegrzewanie może trwale uszkodzić uzwojenia silnika.

Czy to się opłaca? Moc, koszty i praktyczne zastosowania

Na koniec warto zadać sobie pytanie: czy samodzielna budowa prądnicy ze starego silnika to opłacalny projekt? Z mojego punktu widzenia, odpowiedź brzmi: tak, ale z pewnymi realistycznymi oczekiwaniami co do jej możliwości i ograniczeń. To nie jest zamiennik dla profesjonalnego agregatu, ale ma swoje niezaprzeczalne zalety.

Realistyczne oczekiwania co do mocy, jaką można uzyskać z prądnicy DIY, bazującej na typowym silniku (np. z pralki), rzadko przekraczają kilkaset watów. Silnik o mocy 500-750 W może w najlepszym wypadku wygenerować około 300-500 W użytecznej mocy elektrycznej. To wystarczy do zasilenia kilku żarówek LED, ładowania telefonu, czy uruchomienia małego elektronarzędzia, ale nie pozwoli na zasilenie całego domu czy urządzeń o dużym poborze mocy, takich jak czajnik elektryczny czy grzejnik.

Analiza kosztów jest zazwyczaj korzystna dla projektu DIY. Jeśli masz dostęp do starego silnika za darmo lub za symboliczną kwotę, główne koszty to zakup kondensatorów (kilkadziesiąt złotych), mostka prostowniczego (kilkanaście złotych) oraz ewentualnie magnesów neodymowych (od kilkudziesięciu do kilkuset złotych, w zależności od ich liczby i rozmiaru). Do tego dochodzą drobne materiały eksploatacyjne, takie jak przewody, złączki czy klej. Całkowity koszt rzadko przekracza kilkaset złotych. W porównaniu z zakupem gotowego agregatu prądotwórczego o podobnej mocy (który kosztuje od kilkuset do kilku tysięcy złotych), oszczędności są znaczące. Pamiętaj jednak o czasie poświęconym na budowę i o tym, że domowa konstrukcja nie będzie miała zaawansowanych stabilizatorów, co ogranicza jej zastosowanie do wrażliwej elektroniki.

Praktyczne zastosowania domowej prądnicy są jednak bardzo szerokie:

• Awaryjne zasilanie oświetlenia: W przypadku awarii prądu, kilka żarówek LED zasilanych przez taką prądnicę może znacząco poprawić komfort.
• Ładowanie akumulatorów: Z mostkiem prostowniczym i regulatorem ładowania, prądnica doskonale nadaje się do ładowania akumulatorów samochodowych, żelowych czy kwasowo-ołowiowych.
• Zasilanie prostych elektronarzędzi: Na działce, gdzie nie ma dostępu do sieci, można zasilić wiertarkę, szlifierkę kątową czy piłę tarczową (o ile ich moc nie przekracza możliwości prądnicy).
• Element małej elektrowni wiatrowej lub wodnej: To popularne zastosowanie, gdzie prądnica jest napędzana przez turbinę wiatrową lub wodną, dostarczając darmową energię.
• Zasilanie sprzętu kempingowego: Na biwaku czy pod namiotem, taka prądnica może zasilić drobne urządzenia, takie jak ładowarki do telefonów, radia czy małe lampki.
